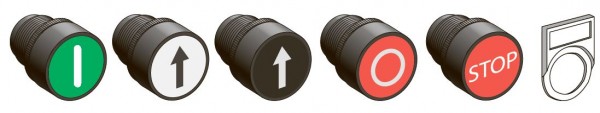

Светосигнальная арматура серии MTB2-Е  Светосигнальная арматура серии MTB2-Е

Светосигнальная арматура серии MTB2-Е предназначена для использования в электрических цепях переменного тока (АС) с частотой 50Гц или 60Гц, при номинальном напряжении 380 В, а также в цепях постоянного тока (DC) при номинальном напряжении 250 В.

Применяется для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.

Пластиковая светосигнальная арматура предназначена для установки в пластиковые, металлические, стекловолоконные оболочки, без повышенной степени защиты.


Характеристики окружающей среды

Температурный диапазон

Эксплуатация: от -35 °C до +70 °C Хранение: от -40 °C до +70 °C

Влажность: до 90 %, без конденсата

Вибростойкость

Грибовидная 60 мм кнопка: 8 g.

Остальные кнопки и переключатели: 15 g.

Ударопрочность

Кнопки управления:  70 g.

Грибовидные кнопки: 15 g.

Селекторные переключатели: 120 g.

Степень защиты

IP 40 в смонтированном положении.

Механическая износостойкость

Головка грибовидной кнопки: 300 000 циклов;

остальные головки кнопок и переключателей:  3 000 000 циклов.


Характеристики контактного блока

Номинальный ток термической стой-кости (Ith)

10 A

Номинальное напряжение изоляции (Ui)

415 В

Типы контактной группы

Нормально-закрытый N.C., нормально- открытый  N.O.

Усилие нажатия

Кнопки со скрытым или выступающим толкателем - с 1N.O. контактом: 10Н; с 1N.C. контактом: 8Н Дополнительные контакты - N.O.

Подключение проводников

Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2  (16AWG) или 1х2.5 мм2 (14AWG)

Защита цепи от короткого замыкания

Использование плавкого предохранителя 10 А


Зависимость коммутационного ресурса от электрических показателей

Номинальный коммутируемый ток в соответствии с МЭК 60947-5-1 приложение С:

  • Категории применения: АС15, DC13
  • Средняя частота коммутаций: 3600 циклов в час
  • Коэффициент загрузки: 0,5
  • Частота переменного тока: 50-60 Гц

Номинальное рабочее напряжение, Ue (В)


380

250

240

125

Номинальный рабочий ток, А

AC-15

2.5

-

3

-

DC-13

-

0.27

-

0.55


Технические характеристики сигнальных ламп

Тип лампы

LED

Номинальное напряжение питания
Срок службы

AC/DC 24 В

AC/DC 110 В

AC/DC 220 В

AC/DC 380 В

>30 000 часов

Цвета



Диапазон рабочего напряжения

 0.85 Un ≤ Un ? 1.1Un


Компоненты и материалы

Серия

Головка

Толкатель

Основание

Контакт

Оболочка БК

MTB2-B

PBT

PBT

 PBT

Сплав серебра

PBT (Полибутилентерефталат)


Возможность маркировки функций


Рекомендации по монтажу





A

B

C



Стандартная кнопка

Ø22, 3 мм

>=50 мм

>=35 мм

Поворотный переключатель

>=50 мм

>=35 мм

Грибовидная кнопка

>=50 мм

>=42 мм

Большая грибовидная кнопка

>=70 мм

>=70 мм
