Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -50 до +150°С.  Градуировка Pt100, 50М, 100М

-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006.
-Класс допуска В по ГОСТ Р 8.625-2006.
— Если требуется изготовление датчика с длиной погружной части менее 60 мм или более 250 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.

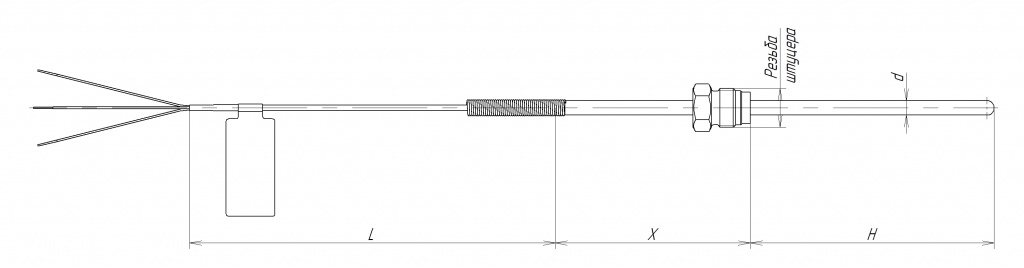

Пример для записи при заказе: ТС713А-d6-H300-L2-М16-МГТФЭ-Pt100 (-50…+150⁰С)
−  ТC713А — модель преобразователя;
−  d6 – диаметр корпуса (мм);
−  Н300 — длина погружаемой части в (мм);
−  L2 – длина провода (м);
−  МГТФЭ – марка провода;
−  М16 – штуцер М16х1,5
−  Pt100 — тип НСХ.
Узнать цену Консультация по продукции

Описание

Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -50 до +150°С.  Градуировка Pt100, 50М, 100М

-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006.
-Класс допуска В по ГОСТ Р 8.625-2006.
— Если требуется изготовление датчика с длиной погружной части менее 60 мм или более 250 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.
Пример для записи при заказе: ТС713А-d6-H300-L2-М16-МГТФЭ-Pt100 (-50…+150⁰С)
−  ТC713А — модель преобразователя;
−  d6 – диаметр корпуса (мм);
−  Н300 — длина погружаемой части в (мм);
−  L2 – длина провода (м);
−  МГТФЭ – марка провода;
−  М16 – штуцер М16х1,5
−  Pt100 — тип НСХ.

Технические характеристики

  • Корпус датчика:12Х18Н10Т.
  • Диаметр корпуса:6 мм.
  • Длина погружной части: 60, 80, 100, 120, 160, 200, 250 мм.
  • Штуцер:М16х1,5, М20х1,5 ( по заказу G1/2).
  • Удлинительный провод:МГТФЭ.
  • Переход с корпуса на провод: Защита пружиной.
  • Градуировка:Pt100, 50М, 100М

Подробное описание

Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -50 до +150°С.  Градуировка Pt100, 50М, 100М
-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006.
-Класс допуска В по ГОСТ Р 8.625-2006.
— Если требуется изготовление датчика с длиной погружной части менее 60 мм или более 250 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.
Пример для записи при заказе: ТС713А-d6-H300-L2-М16-МГТФЭ-Pt100 (-50…+150⁰С)
−  ТC713А — модель преобразователя;
−  d6 – диаметр корпуса (мм);
−  Н300 — длина погружаемой части в (мм);
−  L2 – длина провода (м);
−  МГТФЭ – марка провода;
−  М16 – штуцер М16х1,5
−  Pt100 — тип НСХ.

Материалы

ТС713.pdf 203.3 Kb скачать
