Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -70 до +500°С. Градуировка Pt100

-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006
-Класс допуска В по ГОСТ Р 8.625-2006.
— Если требуется изготовление датчика с длиной погружной части менее 30 мм или более 250 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.

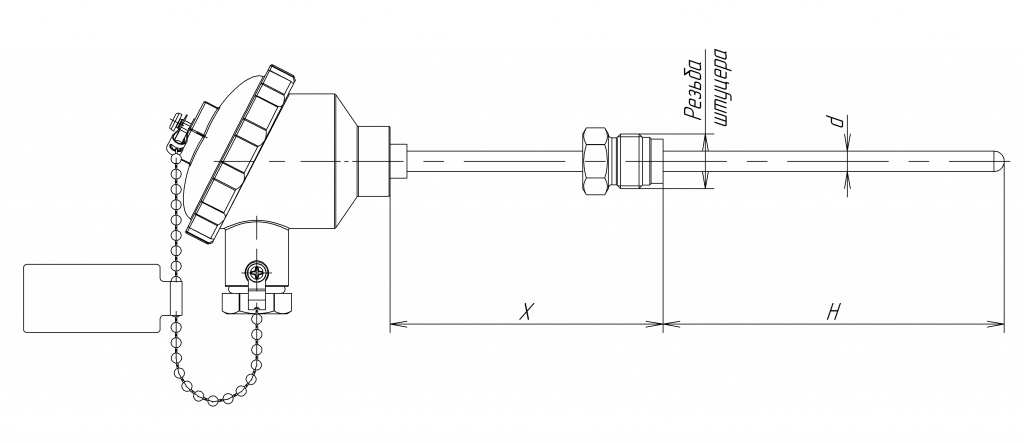

Пример для записи при заказе: ТС719-d6-H300-М16-Pt100 (-70…+500⁰С)
−  ТC719 — модель преобразователя;
−  d6 – диаметр корпуса (мм);
−  Н300 — длина погружаемой части в (мм);
−  М16 – штуцер М16х1,5
−  Pt100 — тип НСХ.
Узнать цену Консультация по продукции

Описание

Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -70 до +500°С. Градуировка Pt100

-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006
-Класс допуска В по ГОСТ Р 8.625-2006.
— Если требуется изготовление датчика с длиной погружной части менее 30 мм или более 250 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.



Пример для записи при заказе: ТС719-d6-H300-М16-Pt100 (-70…+500⁰С)
−  ТC719 — модель преобразователя;
−  d6 – диаметр корпуса (мм);
−  Н300 — длина погружаемой части в (мм);
−  М16 – штуцер М16х1,5
−  Pt100 — тип НСХ.

Технические характеристики

  • Корпус термопары:12Х18Н10Т.
  • Диаметр корпуса:6 мм.
  • Длина погружной части:100, 120, 160, 200, 250 мм.
  • Штуцер:М16х1,5, М20х1,5 ( по заказу G1/2).
  • Материал головки:Алюминиевый сплав
  • Градиуровки:Pt100

Подробное описание

Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -70 до +500°С. Градуировки Pt100.
-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006
-Класс допуска В по ГОСТ Р 8.625-2006.
— Если требуется изготовление датчика с длиной погружной части менее 30 мм или более 250 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.
Пример для записи при заказе: ТС719-d6-H300-М16-Pt100 (-70…+500⁰С)
−  ТC719 — модель преобразователя;
−  d6 – диаметр корпуса (мм);
−  Н300 — длина погружаемой части в (мм);
−  М16 – штуцер М16х1,5
−  Pt100 — тип НСХ.


Материалы

ТС719.pdf 101.8 Kb скачать
