Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -50 до +300°С (с монтажной длиной до 100 мм) и в диапазоне от -70 до +500°С (с монтажной длиной 100 мм и более). Градуировка Pt100

-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006.
-Класс допуска В по ГОСТ Р 8.625-2006.
— Если требуется изготовление датчика с длиной погружной части менее 150 мм или более 1500 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.

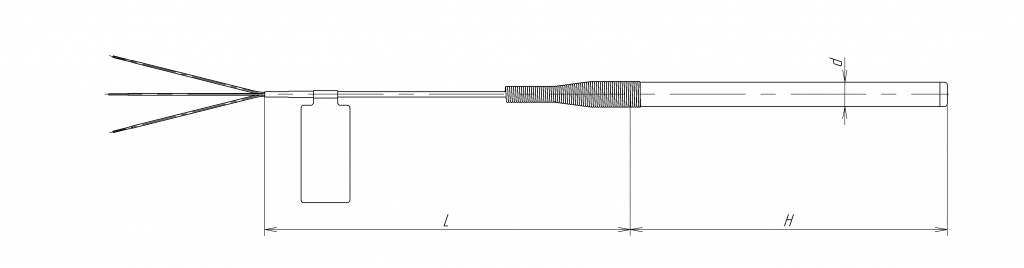

Пример для записи при заказе: ТС726A-d10-H300-L2-МГТФЭ-Pt100 (-70…+500⁰С)
−  ТС726A — модель преобразователя;
−  D10 – диаметр корпуса (мм);
−  Н300 — длина погружаемой части в (мм);
−  L2 – длина провода (м);
−  МГТФЭ – марка провода;
−  Pt100 — тип НСХ.
Узнать цену Консультация по продукции

Описание

Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -50 до +300°С (с монтажной длиной до 100 мм) и в диапазоне от -70 до +500°С (с монтажной длиной 100 мм и более). Градуировка Pt100

-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006.
-Класс допуска В по ГОСТ Р 8.625-2006.
— Если требуется изготовление датчика с длиной погружной части менее 150 мм или более 1500 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.
Пример для записи при заказе: ТС726A-d10-H300-L2-МГТФЭ-Pt100 (-70…+500⁰С)
−  ТС726A — модель преобразователя;
−  D10 – диаметр корпуса (мм);
−  Н300 — длина погружаемой части в (мм);
−  L2 – длина провода (м);
−  МГТФЭ – марка провода;
−  Pt100 — тип НСХ.

Технические характеристики

  • Корпус датчика:12Х18Н10Т.
  • Диаметр корпуса:10 мм.
  • Длина погружной части: 150, 160, 200, 250, 320, 400, 500, 630, 800, 1000 мм.
  • Удлинительный провод:МГТФЭ.
  • Переход с корпуса на провод: Защита пружиной.
  • Градуировка:Pt100

Подробное описание

Предназначен для измерения температуры жидких, газообразных и твердых тел в диапазоне от -50 до +300°С (с монтажной длиной до 100 мм) и в диапазоне от -70 до +500°С (с монтажной длиной 100 мм и более). Градуировка Pt100
-ТУ 4211-011-12023213-2009
-Внесены в Государственный реестр средств измерений под № 41202-09
-Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006.
-Класс допуска В по ГОСТ Р 8.625-2006.
— Если требуется изготовление датчика с длиной погружной части менее 150 мм или более 1500 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.
Пример для записи при заказе: ТС726A-d10-H300-L2-МГТФЭ-Pt100 (-70…+500⁰С)
−  ТС726A — модель преобразователя;
−  D10 – диаметр корпуса (мм);
−  Н300 — длина погружаемой части в (мм);
−  L2 – длина провода (м);
−  МГТФЭ – марка провода;
−  Pt100 — тип НСХ.

Материалы

ТС721.pdf 199.6 Kb скачать
