ТУ 4215-037-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

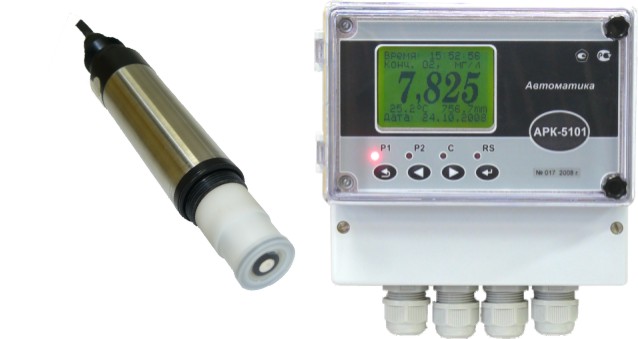

Анализатор АРК-5101 предназначен для измерения концентрации растворённого кислорода и температуры анализируемой жидкости. Анализатор представляет собой одноканальное средство измерения, состоящее из амперометрического или оптического датчика VisiFerm DO ECS, расходомера (опционально) и измерительного прибора (ИП) настенного монтажа.

Преимущества оптических датчиков VisiFerm DO ECS:

  • быстрый выход на режим измерения, нет поляризации;
  • повышенная точность измерения, т.к. датчик не потребляет кислород;
  • нет влияния расхода жидкости на измерения;
  • не “отравляется” углекислым газом и сероводородом;
  • возможность работы в горизонтальном и перевернутом положении;
  • быстрое, удобное обслуживание, нет электролита.



   Семейство датчиков VisiFerm DO ECS позволяет выбрать подходящий колпачок для каждого применения.  Датчики расcчитаны на стерилизацию паром, автоклавирование и CIP-мойку. Датчики VisiFerm DO ECS требует меньше обслуживания, т.к.  не имеют механически чувствительной мембраны или коррозионного электролита. Конструкция датчиков VisiFerm DO ECS позволяет выдерживать скачки и импульсы давления.

При выборе датчика VisiFerm DO ECS для автоматической термокомпенсации необходимо использовать отдельный датчик температуры.

Прибор обеспечивает цифровую индикацию и графическое отображение измеренных значений, их пропорциональное преобразование в унифицированные аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также их архивирование. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Анализатор комплектуется погружной арматурой или проточными ячейками. Датчик анализатора может иметь насадку для автоочистки его воздухом. Пользователь может выбрать параметры автоматической очистки (см. в таблицу).

Измерительный прибор выполнен в корпусе для настенного монтажа, имеет удобное меню и снабжён архивом с временем архивирования 1 год.

С помощью индикатора и четырёхкнопочной панели управления пользователь может осуществлять просмотр и изменение параметров конфигурации анализатора:

  • задание единиц измерения, просмотр в графическом режиме (тренды);
  • включение и настройка параметров программного фильтра;
  • просмотр и изменение уставок, гистерезиса, задержки и логики срабатывания реле сигнализации;
  • выбор диапазона выходного тока.

   Области применения: контроль процессов химводоподготовки в теплоэнергетике – ТЭЦ, ГРЭС, АЭС, теплосетях, котельных, а также на очистных сооружениях, в рыбном хозяйстве и пищевой промышленности, при очистке воды, в биотехнологии.

Аксессуары:

  • Для малых концентраций (разрешение 0,1 мкг/дм3):
    • амперометрический датчик DO6101 – датчик повышенной чувствительности для работы с малыми значениями концентраций (ДМК), P до 1,5 бар;
    • Гидропанель ГП-5101.
  • Для больших концентраций (разрешение 10 мкг/дм3):
    • амперометрический датчик DOG209F (при P до 1,5 бар);
    • погружная арматура или проточная ячейка для установки датчика;
    • оптический датчик VisiFerm DO ECS c проточной ячейкой и блоком питания;
    • варианты арматур для установки оптического датчика VisiFerm DO ECS;
  • Запасные мембранные картриджи для датчиков мембранного типа;
  • Запасные колпачки для оптического датчика VisiFerm DO ECS;
  • Компрессор для очистки погружаемых датчиков;
  • Преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
  • Преобразователь Modbus в HART;
  • Шкаф для установки анализатора, в том числе уличного исполнения с подогревом.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер
Узнать цену Консультация по продукции

Описание

ТУ 4215-037-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализатор АРК-5101 предназначен для измерения концентрации растворённого кислорода и температуры анализируемой жидкости. Анализатор представляет собой одноканальное средство измерения, состоящее из амперометрического или оптического датчика VisiFerm DO ECS, расходомера (опционально) и измерительного прибора (ИП) настенного монтажа.

Преимущества оптических датчиков VisiFerm DO ECS:

  • быстрый выход на режим измерения, нет поляризации;
  • повышенная точность измерения, т.к. датчик не потребляет кислород;
  • нет влияния расхода жидкости на измерения;
  • не “отравляется” углекислым газом и сероводородом;
  • возможность работы в горизонтальном и перевернутом положении;
  • быстрое, удобное обслуживание, нет электролита.



   Семейство датчиков VisiFerm DO ECS позволяет выбрать подходящий колпачок для каждого применения.  Датчики расcчитаны на стерилизацию паром, автоклавирование и CIP-мойку. Датчики VisiFerm DO ECS требует меньше обслуживания, т.к.  не имеют механически чувствительной мембраны или коррозионного электролита. Конструкция датчиков VisiFerm DO ECS позволяет выдерживать скачки и импульсы давления.

При выборе датчика VisiFerm DO ECS для автоматической термокомпенсации необходимо использовать отдельный датчик температуры.

Прибор обеспечивает цифровую индикацию и графическое отображение измеренных значений, их пропорциональное преобразование в унифицированные аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также их архивирование. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Анализатор комплектуется погружной арматурой или проточными ячейками. Датчик анализатора может иметь насадку для автоочистки его воздухом. Пользователь может выбрать параметры автоматической очистки (см. в таблицу).

Измерительный прибор выполнен в корпусе для настенного монтажа, имеет удобное меню и снабжён архивом с временем архивирования 1 год.

С помощью индикатора и четырёхкнопочной панели управления пользователь может осуществлять просмотр и изменение параметров конфигурации анализатора:

  • задание единиц измерения, просмотр в графическом режиме (тренды);
  • включение и настройка параметров программного фильтра;
  • просмотр и изменение уставок, гистерезиса, задержки и логики срабатывания реле сигнализации;
  • выбор диапазона выходного тока.

   Области применения: контроль процессов химводоподготовки в теплоэнергетике – ТЭЦ, ГРЭС, АЭС, теплосетях, котельных, а также на очистных сооружениях, в рыбном хозяйстве и пищевой промышленности, при очистке воды, в биотехнологии.

Аксессуары:

  • Для малых концентраций (разрешение 0,1 мкг/дм3):
    • амперометрический датчик DO6101 – датчик повышенной чувствительности для работы с малыми значениями концентраций (ДМК), P до 1,5 бар;
    • Гидропанель ГП-5101.
  • Для больших концентраций (разрешение 10 мкг/дм3):
    • амперометрический датчик DOG209F (при P до 1,5 бар);
    • погружная арматура или проточная ячейка для установки датчика;
    • оптический датчик VisiFerm DO ECS c проточной ячейкой и блоком питания;
    • варианты арматур для установки оптического датчика VisiFerm DO ECS;
  • Запасные мембранные картриджи для датчиков мембранного типа;
  • Запасные колпачки для оптического датчика VisiFerm DO ECS;
  • Компрессор для очистки погружаемых датчиков;
  • Преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
  • Преобразователь Modbus в HART;
  • Шкаф для установки анализатора, в том числе уличного исполнения с подогревом.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерений концентрации растворённого кислорода:
    – концентрации растворенного кислорода
(0,0…999,9) мкг/дм3,
(1000…1999) мкг/дм3,
(2,000…19,99) мг/дм3		 с автоматическим переключением диапазонов
    – процента насыщения жидкости кислородом (0…200) %
Предел допускаемой основной абсолютной погрешности
    – для верхних пределов диапазонов измерения не более 2000 мкг/дм3 ±(2,5+0,035·С), мкг/дм3, где С – измеренное значение, мкг/дм3
    – для верхних пределов диапазонов измерения от 2000 до 20000 мкг/дм3 ±(25+0,035·С), мкг/дм3, где С – измеренное значение, мкг/дм3
Диапазон измерения расхода анализируемой жидкости (при наличии гидропанели) (0,9…48) л/ч
Диапазон температур анализируемой жидкости (в зависимости от типа сенсора) (0…+45) °С / (-10…+85) °С / до 140°С при стерилизации
Диапазон давления анализируемой среды (в зависимости от типа сенсора):
    – для амперометрических датчиков (0…1,5) бар
    – для VisiFerm DO ECS (-1…12) бар
Тип НСХ, встроенного в датчик термопреобразователя сопротивления (датчика температуры)
Pt1000 При выборе датчика VisiFerm DO ECS для автоматической термокомпенсации необходимо использовать отдельный датчик температуры
Вид термокомпенсации автоматический и ручной
Компенсация изменения атмосферного давления автоматическая
Компенсация солёности ручная
Градуировка по атмосферному воздуху или по ПГС-ГСО
Тип индикатора жидкокристаллический графический, 128х64
Частота обновления индикации 2 Гц
Длина кабеля от прибора до датчика не более 10 м
Параметры выходных сигналов:
    – два аналоговых программируемых   (опция) (0…5), (0…20), (4…20) мА
    – цифровой   (опция) RS485, протокол обмена Modbus RTU
    – три дискретных   (опция) переключающий “сухой контакт”, 240 В, 3 А
Интервал записи в архив 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 30 мин, 1 ч, 3 ч, 6 ч, 12 ч, 1 сут
Емкость архива 1 год
Параметры автоматической очистки:
    – период запуска очистки (1…24) ч, шаг 1 ч;
    – длительность очистки (0,1…59,9) с, шаг 0,1 с
    – время удержания измерения (1…20) мин, шаг 1 мин.
Параметры сетевого питания ~(187…242) В, 50 Гц
Потребляемая мощность не более 15 ВА
Степень защиты прибора и датчика от пыли и воды по ГОСТ 14254-2015 IP65
Климатическое исполнение ИП по ГОСТ 15150: УХЛ 4.2
    – температура окружающего воздуха (+5…+50) °С
    – относительная влажность окружающего воздуха от 45 до 95 % при 25 °С
    – атмосферное давление от 84 кПа до 106,7 кПа
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 N2
Исполнение прибора настенное
Материал корпуса ИП ABS пластик
Масса ИП не более 1,6 кг
Масса датчика не более 0,6 кг

Чертежи

Рисунок 1 –  Габаритные и монтажные размеры измерительного прибора АРК-5101

Рисунок 2 –  Габаритные размеры датчиков растворённого кислорода


Рисунок 3 –  Внешний вид проточных ячеек для размещения датчиков растворенного кислорода
слева – для амперометрического датчика, справа – для оптического датчика


Рисунок 4 –  Типовая арматура для установки датчиков растворенного кислорода
слева – проточная ячейка, справа – погружная

ВАРИАНТЫ АРМАТУР
для установки оптического датчика VisiFerm DO ECS:

Рисунок 5 –  Погружные арматуры с бобышкой:
АПН-2.1,  АПН-2.2,  АПП-2.1  АПП-2.2


Рисунок 6 –  Погружная арматура с фланцем
слева – с отдельным датчиком температуры (АПH-1.2);    справа – с насадкой для струйной (АПHС-1) очистки датчика.




Рисунок 7 –  Крепление датчика на трубопроводе с помощью арматур  АПH-3.1 и АПH-1.6

Рисунок 8 –  Магистральная арматура  АМH-1.1

Рисунок 9 –  Магистральная арматура  АМH-1.3 и АМП-1.3
а) Габаритные размеры шкафа б) Монтаж шкафа

Рисунок 10 –  Шкаф монтажный ШГП-АРК.01 для размещения прибора

Рисунок 11 –  Внешний вид монтажного шкафа ШГП-АРК.01

Схема соединений

Рис. 1. Схема подключения амперометрического датчика к измерительному прибору АРК-5101

Рис. 2. Схема подключения оптического датчика VisiFerm DO ECS к измерительному прибору АРК-5101
На схеме показано подключение датчика цветным кабелем VP

Рис. 3. Схема подключения приборов в локальную сеть Modbus
