ТУ 4215-037-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

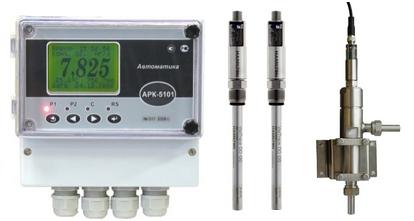

Анализатор АРК-5122 предназначен для измерения концентрации растворённого кислорода анализируемой жидкости. Анализатор представляет собой двухканальное средство измерения, состоящее из одного или двух оптических датчиков растворенного кислорода (VisiTrace/VisiFerm) и измерительного прибора щитового или настенного монтажа. Длина кабеля от датчика до прибора может достигать 100 м.

Преимущества оптических датчиков растворенного кислорода:

  • быстрый выход на режим измерения, нет поляризации;
  • повышенная точность измерения, т.к. датчик не потребляет кислород;
  • нет влияния расхода жидкости на измерения;
  • не “отравляется” углекислым газом и сероводородом;
  • возможность работы в горизонтальном и перевернутом положении;
  • быстрое, удобное обслуживание, нет электролита.

   Семейство датчиков VisiTrace позволяет выбрать подходящий колпачок для каждого применения.  Датчики расcчитаны на стерилизацию паром, автоклавирование и CIP-мойку. Датчики VisiTrace требует меньше обслуживания, т.к.  не имеют механически чувствительной мембраны или коррозионного электролита.  Конструкция датчиков VisiTrace позволяет выдерживать скачки и импульсы давления.

Датчик VisiTrace предназначен для измерения концентрации O2 в диапазонах с низким значением ppb (котловая вода). Датчики VisiTrace долгое время выдерживает воздействие хлора и диоксида хлора.

Анализатор может комплектоваться арматурой или проточными ячейками. Погружная арматура может иметь встроенное приспособление для очистки датчиков сжатым воздухом (чистый сжатый воздух давлением до 3 бар должен поставляться извне).

Прибор обеспечивает цифровую индикацию и графическое отображение измеренных значений, их пропорциональное преобразование в унифицированные аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также их архивирование. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.
С помощью индикатора и четырёхкнопочной панели управления пользователь может осуществлять просмотр и изменение параметров конфигурации анализатора:

  • задание единиц измерения, количество каналов, просмотр в графическом режиме (тренды);
  • включение и настройка параметров программного фильтра;
  • просмотр и изменение уставок, гистерезиса, задержки и логики срабатывания реле сигнализации;
  • выбор диапазона выходного тока.

Аксессуары:

  • Для малых концентраций: датчик VisiTrace mA;
  • Для больших концентраций: датчик VisiFerm DO (VisiFerm mA);
  • арматура или проточная ячейка для установки электродов;
  • запасные колпачки для оптических датчиков;
  • блоки питания для датчиков;
  • преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
  • преобразователь Modbus в HART;
  • шкаф для установки анализатора, в том числе уличного исполнения с подогревом.



Области применения: автоматизированные системы управления, контроля и регулирования технологическими процессами в фармацевтической, биотехнологической, управление процессами химического контроля водно-химического режима в теплоэнергетике – ТЭЦ, ГРЭС, АЭС, в теплосетях, котельных, а также в химической, нефтяной, пищевой промышленности, коммунальных и промышленных системах очистки воды, при контроле качества питьевой воды, на предприятиях аквакультур.

Узнать цену Консультация по продукции

Описание

ТУ 4215-037-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализатор АРК-5122 предназначен для измерения концентрации растворённого кислорода анализируемой жидкости. Анализатор представляет собой двухканальное средство измерения, состоящее из одного или двух оптических датчиков растворенного кислорода (VisiTrace/VisiFerm) и измерительного прибора щитового или настенного монтажа. Длина кабеля от датчика до прибора может достигать 100 м.

Преимущества оптических датчиков растворенного кислорода:

  • быстрый выход на режим измерения, нет поляризации;
  • повышенная точность измерения, т.к. датчик не потребляет кислород;
  • нет влияния расхода жидкости на измерения;
  • не “отравляется” углекислым газом и сероводородом;
  • возможность работы в горизонтальном и перевернутом положении;
  • быстрое, удобное обслуживание, нет электролита.

   Семейство датчиков VisiTrace позволяет выбрать подходящий колпачок для каждого применения.  Датчики расcчитаны на стерилизацию паром, автоклавирование и CIP-мойку. Датчики VisiTrace требует меньше обслуживания, т.к.  не имеют механически чувствительной мембраны или коррозионного электролита.  Конструкция датчиков VisiTrace позволяет выдерживать скачки и импульсы давления.

Датчик VisiTrace предназначен для измерения концентрации O2 в диапазонах с низким значением ppb (котловая вода). Датчики VisiTrace долгое время выдерживает воздействие хлора и диоксида хлора.

Анализатор может комплектоваться арматурой или проточными ячейками. Погружная арматура может иметь встроенное приспособление для очистки датчиков сжатым воздухом (чистый сжатый воздух давлением до 3 бар должен поставляться извне).

Прибор обеспечивает цифровую индикацию и графическое отображение измеренных значений, их пропорциональное преобразование в унифицированные аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также их архивирование. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.
С помощью индикатора и четырёхкнопочной панели управления пользователь может осуществлять просмотр и изменение параметров конфигурации анализатора:

  • задание единиц измерения, количество каналов, просмотр в графическом режиме (тренды);
  • включение и настройка параметров программного фильтра;
  • просмотр и изменение уставок, гистерезиса, задержки и логики срабатывания реле сигнализации;
  • выбор диапазона выходного тока.

Аксессуары:

  • Для малых концентраций: датчик VisiTrace mA;
  • Для больших концентраций: датчик VisiFerm DO (VisiFerm mA);
  • арматура или проточная ячейка для установки электродов;
  • запасные колпачки для оптических датчиков;
  • блоки питания для датчиков;
  • преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
  • преобразователь Modbus в HART;
  • шкаф для установки анализатора, в том числе уличного исполнения с подогревом.



Области применения: автоматизированные системы управления, контроля и регулирования технологическими процессами в фармацевтической, биотехнологической, управление процессами химического контроля водно-химического режима в теплоэнергетике – ТЭЦ, ГРЭС, АЭС, в теплосетях, котельных, а также в химической, нефтяной, пищевой промышленности, коммунальных и промышленных системах очистки воды, при контроле качества питьевой воды, на предприятиях аквакультур.

Технические характеристики

Наименование параметра Значение параметра
Количество измерительных каналов 2
Диапазоны измерения концентрации растворенного кислорода:
    – датчик VisiTrace mA (0,0…2000,0) мкг/дм3
    – датчик VisiFerm DO (VisiFerm mA) (0,00…19,99) мг/дм3
Предел допускаемой основной абсолютной погрешности
    – для верхних пределов диапазонов измерения не более 2000 мкг/дм3 ±(2,5+0,035·С), мкг/дм3, где С – измеренное значение, мкг/дм3
    – для верхних пределов диапазонов измерения от 2000 до 20000 мкг/дм3 ±(25+0,035·С), мкг/дм3, где С – измеренное значение, мкг/дм3
Термокомпенсация автоматическая
Время отклика 98%
    – датчик VisiTrace mA < 20 с в газе, < 90 с в воде
    – датчик VisiFerm DO (VisiFerm mA) < 30 с от воздуха к азоту
Диапазон температур от -10 до +85 °С
Габаритные размеры датчиков (Ø12×120) мм,
Диапазон давлений от -1 до 12 бар при 25°С
Тип индикатора жидкокристаллический графический, 128х64
Длина кабеля от прибора до датчика до 100 м
Выходной сигнал ИП:
    – аналоговые постоянного тока
2 (0…5), (0…20), (4…20) мА
(параметры выбираются программно заказчиком)
    – цифровой интерфейс RS485, протокол обмена Modbus RTU
    – 4 дискретных
переключающий “сухой контакт”, 240 В, 3 А реле 1,2 – программируемые,
реле 3 – сигнализация ошибки (alarm),
реле 4 – управление системой очистки ЭС
Интервалы записи в архив 1с
Емкость архива 1 год
Параметры автоматической очистки:
    – период запуска очистки (1…24) ч, шаг 1 ч;
    – длительность очистки (0,1…59,9) с, шаг 0,1 с
    – время удержания измерения (1…20) мин, шаг 1 мин.
Параметры сетевого питания ~(100…242) В, 50 Гц
Потребляемая мощность не более 15 ВА
Исполнение прибора щитовое или настенное
Материал корпуса ИП:
    – щитовое исполнение алюминиевый сплав
    – навесное исполнение ABS пластик
Степень защиты от пыли и воды по ГОСТ 14254-2015:
    – корпуса ИП щитового исполнения (по передней панели) IP54
    – корпуса ИП настенного исполнения IP65
Степень защиты датчика от пыли и воды по ГОСТ 14254-2015 IP68
Климатическое исполнение ИП УХЛ 4.2
    – температура окружающего воздуха (+5…+50) °С
    – относительная влажность окружающего воздуха 80 % при 25 °С
    – атмосферное давление от 84 кПа до 106,7 кПа
Устойчивость к механическим воздействиям ГОСТ Р 52931-2008 N2
Масса ИП не более 1,0 кг

Чертежи

Рисунок 1 – Габаритные и монтажные размеры измерительного прибора АРК-5122 щитового исполнения.
Вырез в щите 92х92мм.

Рисунок 2 – Габаритные и монтажные размеры измерительного прибора АРК-5122 настенного исполнения.

Рисунок 3 – Крепление измерительного прибора при помощи монтажной панели

Рисунок 4 – Крепление измерительного прибора на DIN-рейку

Рисунок 5 – Крепление измерительного прибора при помощи монтажных петель


Рисунок 6 – Габаритные размеры датчиков АРК-5122 и общий вид проточной ячейки.

ВАРИАНТЫ АРМАТУР:

Рисунок 7 –  Погружные арматуры с бобышкой:
АПН-2.1,  АПН-2.2,  АПП-2.1  АПП-2.2


Рисунок 8 –  Погружная арматура с фланцем
слева – с отдельным датчиком температуры (АПH-1.2);    справа – с насадкой для струйной (АПHС-1) очистки датчика.




Рисунок 9 –  Крепление датчика на трубопроводе с помощью арматур  АПH-3.1 и АПH-1.6

Рисунок 10 –  Магистральная арматура  АМH-1.1

Рисунок 11 –  Магистральная арматура  АМH-1.3 и АМП-1.3
а) Габаритные размеры шкафа б) Монтаж шкафа

Рисунок 12 –  Шкаф монтажный ШГП-АРК.01 для размещения прибора

Рисунок 13 –  Внешний вид монтажного шкафа ШГП-АРК.01

Схема соединений

Рисунок 1 – Схема подключений датчиков VisiTrace DO к анализатору с ИП щитового исполнения.

Рисунок 2 – Схема подключений датчиков VisiTrace DO к анализатору с ИП настенного исполнения.

Примечания:
  1. Контакт 12 (Gnd) является общим для подключения интерфейса RS-485 и датчика расхода и поэтому условно изображён два раза.
  2. Контакт 8 (-I) является общим минусовым выводом для токовых выходных сигналов +I1 и +I2.

Рисунок 3 – Включение анализаторов с интерфейсом RS-485 в локальную сеть Modbus
