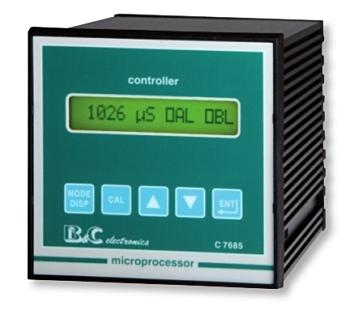

Прибор предназначен для измерения и цифровой индикации значений концентрации свободного хлора, диоксида хлора и растворенного озона.
Контроллер должен быть подключен к потенциостатическому датчику SZ 283. Прибор обеспечивает также показания температуры, ручную и автоматическую температурную компенсацию.
Области применения: производство питьевой воды, производство напитков, бассейны, химическая промышленность, специальные применения.
Прибор предназначен для измерения и цифровой индикации значений концентрации свободного хлора, диоксида хлора и растворенного озона.
Контроллер должен быть подключен к потенциостатическому датчику SZ 283. Прибор обеспечивает также показания температуры, ручную и автоматическую температурную компенсацию.
Области применения: производство питьевой воды, производство напитков, бассейны, химическая промышленность, специальные применения.
| Наименование параметра | Значение параметра |
| Основной измеряемый параметр | Cl2, ClO2, D.O3 |
| Диапазон измерения | (0…2,000), (0…20,00) PPM |
| Основная погрешность | ±2 % |
| Термокомпенсация | автоматическая или ручная |
| Диапазон измерения температуры анализируемой среды | (-2…52) °С |
| Вход | |
| – от потенциостатического датчика SZ 283 | |
| – от датчика температуры SP 514, с НСХ типа Pt100 | |
| Выходные сигналы (программируемые) | |
| – аналоговый пост. тока (0…20)мА или (4…20)мА, пропорциональный диапазону измерения основного параметра, гальванически изолированный | |
| – дискретные – 4 реле с программируемыми функциями, напряжение коммутации до ~240 В, ток коммутации до 5 А | |
| – цифровой выход RS232 (опция), гальванически изолированный | |
| Конфигурация реле А и В | |
| – функции: двухпозиционное регулирование по уставке, ЧИМ, ШИМ | |
| – максимум/минимум: срабатывание по превышению/занижению уставки | |
| – ЧИМ: пропорциональная частота импульсов | (0…120) имп./мин |
| – ШИМ: пропорциональная длительность импульсов | (0,3…99,9) с |
| – задержка срабатывания | (0…99,9) с |
| – гистерезис (0…10) % от диапазона измерения | |
| Конфигурация реле С (сигнализация) | |
| – функции сигнализации: выход за предельные значения | |
| – задержка срабатывания | (0…99,9) с |
| – вариант срабатывания: включено постоянно или переключается с заданной частотой | |
| Конфигурация реле D (чистка датчика) | |
| – функции: отключена, включение вручную или автоматически | |
| – время чистки | (0,5…60,0) с |
| – время выдержки между чистками | (0,1…20,0) мин |
| – время повторяемости | (0,1…24,0) ч |
| Защита от несанкционированного доступа | |
| Температура окружающей среды | (0…50) °С |
| Относительная влажность | 95 % без конденсации влаги |
| Напряжение питания | ~110/220 В, 50/60 Гц, ( ~24 В – опция) |
| Потребляемая мощность | 5ВА |
| Габаритные размеры | 96x96x155 мм |
| Масса | не более 1 кг |
| Опции | |
| – 091.3711 | второй аналоговый изолированный выход по температуре |
| – 091.702 | изолированный интерфейс RS232 |
| – 091.404 | напряжение питания прибора ~24 В |
| – 091.4143 | напряжение питания прибора =9/36 В |
 |
|
Рис. 1. Габаритные размеры прибора CL 7685. |
 |
|
Рис. 2. Габаритные размеры выреза в щите, крепление в щит. |
 |
|
Рис. 3. Габаритные размеры шкафа для размещения прибора. |
 |
||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||
Рис. 1 Схема внешних подключений прибора CL 7685 |
