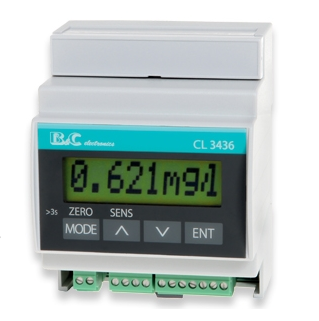

Трансмиттер предназначен для измерения предназначен для измерения и цифровой индикации значений концентрации свободного хлора, диоксида хлора и растворенного озона. Если подключен термометр сопротивления, трансмиттер обеспечивает ручную и автоматическую температурную компенсацию, а также показание температуры.
Благодаря изолированному выходу «токовая петля» 4–20 мА и последовательному интерфейсу RS485 (протокол Modbus RTU), трансмиттер может быть легко подключен к наиболее распространенным ПЛК или другим системам дистанционного контроля и управления.

Калибровка датчика и конфигурация датчика могут быть выполнены локально или удаленно через последовательный интерфейс. Модульность и небольшие размеры трансмиттера делают его пригодным для использования в различных технологических процессах.

Области применения: водоподготовка (питьевой воды в том числе); гальваника, пищевая, фармацевтическая и химическая промышленность.

Узнать цену Консультация по продукции

Описание

Трансмиттер предназначен для измерения предназначен для измерения и цифровой индикации значений концентрации свободного хлора, диоксида хлора и растворенного озона. Если подключен термометр сопротивления, трансмиттер обеспечивает ручную и автоматическую температурную компенсацию, а также показание температуры.
Благодаря изолированному выходу «токовая петля» 4–20 мА и последовательному интерфейсу RS485 (протокол Modbus RTU), трансмиттер может быть легко подключен к наиболее распространенным ПЛК или другим системам дистанционного контроля и управления.

Калибровка датчика и конфигурация датчика могут быть выполнены локально или удаленно через последовательный интерфейс. Модульность и небольшие размеры трансмиттера делают его пригодным для использования в различных технологических процессах.

Области применения: водоподготовка (питьевой воды в том числе); гальваника, пищевая, фармацевтическая и химическая промышленность.

Технические характеристики

Наименование параметра Значение параметра
Основной измеряемый параметр Cl2, ClO2, D.O3
Напряжение поляризации -1000…1000 мВ
Диапазон измерения 0…2.000 ppm / мг/л
0…20.00 ppm / мг/л
Чувствительность 12.5…250 %
Точность 0,2 %
Нелинейность 0,1 %
Термокомпенсация автоматическая или ручная
Диапазон измерения температуры анализируемой среды (-10.0…110.0) °С
Вход:
    – от потенциостатического датчика SZ 283
– от полярографических мембранных датчиков CL 7902, CL 7901
    – от датчика температуры SP 514, с НСХ типа Pt100 или Pt1000
Выходные сигналы:
    – 1 аналоговый, двухпроводный “токовая петля” (4…20) мА, пропорциональный диапазону измерения основного параметра, гальванически изолированный
    – 1 цифровой выход RS485, гальванически изолированный, протокол Modbus RTU, 2400/4800/9600/19200 кбод
Температура окружающей среды (0…50) °С
Программный фильтр:
    – большой сигнал 1…20 с
    – малый сигнал 1…20 с
Степень защиты корпуса от пыли и воды IP40
Относительная влажность (0…95) % без конденсации влаги
Напряжение питания =9/36 В
Габаритные размеры 71x95x58 мм (4 DIN Rail модулей)
Монтаж на DIN-рейку
Масса 250 г

Чертежи

Рис.1 Габаритные размеры трансмиттера CL 3436.

Схема соединений

Рис.1 Подключение трансмиттера CL 3436 к универсальному контроллеру BC 6587.

Рис.2 Подключение трансмиттера CL 3436 к компьютеру или регистратору.



Рис.3 Подключение трансмиттеров CL 3436 в сеть Modbus.


2 – Токовая петля 9 Вход вспомогательного электрода (анод)
белый провод электрода SZ 283
3 + Токовая петля (9/36 В) 10 Вход электрода сравнения
экран электрода SZ 283
5 RS485 A+ 12 Вход измерительного электрода (катод)
черный провод электрода SZ 283
6 RS485 B- 13 Вход датчика температуры
7 RS485 Gnd 14 Общий вход датчика температуры
8 Цифровой вход 15 Общий вход датчика температуры

Рис.4 Схема внешних подключений трансмиттера CL 3436.
