Кондуктометр-концентратомер с удаленным первичным преобразователем

ТУ 4215-046-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализатор жидкости кондуктометрический АЖК-3101М предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов солей, щелочей и кислот. На основе известных зависимостей между УЭП и концентрацией анализируемого компонента анализатор может использоваться в качестве солемеров и концентратомеров.

Прибор представляет собой одноканальное средство измерений и состоит из первичного преобразователя (ПП) и измерительного прибора (ИП). ПП состоит из электронного блока и датчика. Длина трёхпроводной линии связи между ПП и ИП может достигать 800 м. ПП анализатора выпускается в двух исполнениях:

  • моноблочное исполнение, когда электронный блок и датчик конструктивно объединены;

  • ПП с разнесёнными электронным блоком и датчиком. Такое исполнение применяется в условиях воздействия специальных факторов, например, радиационной активности анализируемой жидкости.

   Дополнительные функции:

  • ручной или автоматический выбор одного из четырёх диапазонов измерений (для АЖК-3101М.1, АЖК-3101М.2);
  • выбор режима температурной компенсации;
  • возможность включения билинейной функции по выходному сигналу;
  • упрощённая градуировка по одному раствору;
  • линеаризация выходной характеристики (для АЖК-3101М.К) в случае нелинейной зависимости концентрации раствора от УЭП.

Аксессуары:

  • арматура погружная  АПН-1.1, АПТ-1.1;
  • арматура погружная  АПП-1.1 с индуктивным датчиком AM-ES1 или SI 315 или CS3790;
  • арматура погружная  АПП-2.2 с индуктивным датчиком SI 315;
  • арматура проточная  АПН-1.4;
  • арматура погружная  АПН-3.3;
  • арматура магистральная  АМП-1.3,  АМН-1.3;
  • Датчики индуктивные: AM-ES1, SI-315, CS3790, DDG-GY.

Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая, молочная, пивоваренная и другие отрасли промышленности.

  • В энергетике используется в комплекте с гидропанелью с катионитовым Н-фильтром для контроля УЭП глубоко обессоленной воды.
  • В металлургии и химической промышленности используется высокотемпературное исполнение “ВТ” для измерения УЭП перегретого пара.
  • В молочной и пивоваренной промышленности может использоваться в качестве сигнализатора раздела фаз: вода – молоко, вода – моющий раствор и пр.



Если необходим измерительный прибор (ИП), имеющий два канала, четыре дискретных выхода, светодиодную индикацию, подключение по Modbus, графический экран, удобное меню и архив измеренных значений – см. АЖК-3122, для жестких условий эксплуатации – АЖК-3122.х.АС

Описание

Кондуктометр-концентратомер с удаленным первичным преобразователем

ТУ 4215-046-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализатор жидкости кондуктометрический АЖК-3101М предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов солей, щелочей и кислот. На основе известных зависимостей между УЭП и концентрацией анализируемого компонента анализатор может использоваться в качестве солемеров и концентратомеров.

Прибор представляет собой одноканальное средство измерений и состоит из первичного преобразователя (ПП) и измерительного прибора (ИП). ПП состоит из электронного блока и датчика. Длина трёхпроводной линии связи между ПП и ИП может достигать 800 м. ПП анализатора выпускается в двух исполнениях:

  • моноблочное исполнение, когда электронный блок и датчик конструктивно объединены;

  • ПП с разнесёнными электронным блоком и датчиком. Такое исполнение применяется в условиях воздействия специальных факторов, например, радиационной активности анализируемой жидкости.

   Дополнительные функции:

  • ручной или автоматический выбор одного из четырёх диапазонов измерений (для АЖК-3101М.1, АЖК-3101М.2);
  • выбор режима температурной компенсации;
  • возможность включения билинейной функции по выходному сигналу;
  • упрощённая градуировка по одному раствору;
  • линеаризация выходной характеристики (для АЖК-3101М.К) в случае нелинейной зависимости концентрации раствора от УЭП.

Аксессуары:

  • арматура погружная  АПН-1.1, АПТ-1.1;
  • арматура погружная  АПП-1.1 с индуктивным датчиком AM-ES1 или SI 315 или CS3790;
  • арматура погружная  АПП-2.2 с индуктивным датчиком SI 315;
  • арматура проточная  АПН-1.4;
  • арматура погружная  АПН-3.3;
  • арматура магистральная  АМП-1.3,  АМН-1.3;
  • Датчики индуктивные: AM-ES1, SI-315, CS3790, DDG-GY.

Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая, молочная, пивоваренная и другие отрасли промышленности.

  • В энергетике используется в комплекте с гидропанелью с катионитовым Н-фильтром для контроля УЭП глубоко обессоленной воды.
  • В металлургии и химической промышленности используется высокотемпературное исполнение “ВТ” для измерения УЭП перегретого пара.
  • В молочной и пивоваренной промышленности может использоваться в качестве сигнализатора раздела фаз: вода – молоко, вода – моющий раствор и пр.



Если необходим измерительный прибор (ИП), имеющий два канала, четыре дискретных выхода, светодиодную индикацию, подключение по Modbus, графический экран, удобное меню и архив измеренных значений – см. АЖК-3122, для жестких условий эксплуатации – АЖК-3122.х.АС

Технические характеристики

Наименование параметра Значение параметра
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
Диапазон измерения:
    – АЖК-3101М.1 (0…1); (0…10); (0…100); (0…1000) мкСм/см
    – АЖК-3101М.2 (c проточным датчиком) (0…1), (0…10); (0…100); (0…1000) мСм/см
    – АЖК-3101М.2 (с погружным датчиком) (0…1); (0…10); (0…25) мСм/см
    – АЖК-3101М.2 (с индуктивным датчиком) (0…10); (0…100); (0…1000) мСм/см
    – АЖК-3101М.К 1)
HNO3: (0…20) %;
H2SO4: (0…30) %, (30…80) %, (92…100) %;
HCl: (0…20) %, (20…40) %
NaOH: (0…15) %, (15…50) %;
KOH: (0…27,5) %, (27,5…40) %;
KCl: (0…23) %;
NaCl: (0…25) %
(раствор, диапазон и единицы измерения согласуются при заказе)
Предел допускаемого значения основной приведённой погрешности:
    – для анализаторов УЭП (кондуктометров) (по всем диапазонам) не более ±2,0 %
    – для анализаторов концентрации (концентратомеров)
(в зависимости от диапазона и состава анализируемой жидкости)
не более ±5,0 % (уточняется при заказе)
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в пределах рабочих условий эксплуатации не более ±1,0 %
Предел допускаемого значения абсолютной погрешности при измерении температуры, не более:
    – в диапазоне (0…50) °С ±0,5 °С
    – в диапазоне (50…100) °С ±1,0 °С
    – в диапазоне (100…150) °С ±2,0 °С
Диапазон температуры анализируемой жидкости в зависимости от исполнения  (5…95) °С; (5…120) °С; (0…150) °С
    – контактный датчик 2)
(+5…+95) ºС По особому заказу датчик анализатора может быть изготовлен на температуру до 180 ºС
(исполнение “ВТ”)
    – бесконтактный датчик SI 315: (0…+80) ºС ; AM-ES1: (+40…+105) ºС ; CS3790: (-20…+130) ºС; DDG-GY: (+0…+100) ºС
Температура приведения для термокомпенсации 3) в соответствии с заказом
Диапазон температурной компенсации относительно температуры приведения ±15 ºС
Тип датчика проточный или погружной
контактный или бесконтактный (индуктивный)
Материал контактного датчика:
    – по умолчанию сталь 08Х18Н10Т / 12Х18Н10Т
    – по заказу 06ХН28МДТ(ЭИ-943), титан ВТ1-00, тантал
Материал бесконтактного (индуктивного) датчика SI 315 – PVDF; AM-ES1 – PP; CS3790 – PFA; DDG-GY – PFA
Материал корпуса ПП
    – тип Д (только для контактного датчика) алюминиевый сплав с полимерным покрытием
    – тип И (с окном для индикации) алюминиевый сплав с полимерным покрытием, стекло
    – тип Н сталь 12Х18Н10Т
    – тип Т титан
Длина кабеля от электронного блока ПП до датчика (разнесённое исполнение ПП)
    – контактный датчик
не более 5 м (при использовании специального кабеля с двумя экранированными витыми парами; cечение жил кабеля от 0,35 мм2 до 1,0 мм2)
    – бесконтактный (индуктивный) датчик SI 315 – 3 м; AM-ES1 – 6 м; CS3790 – 10 м; DDG-GY –  3 м
Давление анализируемой жидкости:
    – для контактного датчика, не более МПа 1,6
    – для бесконтактного датчика, не более SI 315: 0,3 МПа; AM-ES1: 0,6 МПа; CS3790: 1,6 МПа; DDG-GY: 0,6 МПа
Динамическая вязкость анализируемой жидкости не более 0,2 Па·с
Расход анализируемой жидкости для проточного датчика не более 100 л/ч
Линейная скорость жидкости для погружного датчика не более 0,5 м/с
Группа исполнения по устойчивости к помехам по ГОСТ 32137-2013 IV
Критерий качества функционирования А
Степень защищённости от внешних воздействий по ГОСТ 14254-2015 IP65
Климатическое исполнение ПП: ТВ3; УХЛ 2.1
    – температура окружающего воздуха (-40…+50) ºС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 V2
Масса электронного блока ПП не более 2,1 кг
Масса датчика с глубиной погружения 400 мм не более 0,8 кг
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
Тип индикатора светодиодный четырёхразрядный семисегментный
Цвет индикации зелёный или красный
Сигнализация по заданному значению измеряемого параметра 2 точки (программируемые значения параметра и гистерезис срабатывания)
Параметры выходных сигналов:
    – 1 аналоговый (0…5) или (4…20) мА
    – 2 дискретных переключающий “сухой контакт” (~240 В, 3 А)
Линия связи между ПП и ИП трёхпроводная, сечение проводов не менее 0,35 мм2
Длина линии связи между ПП и ИП не более 800 м
Параметры сетевого питания ~(100…240) В, 50 Гц
Потребляемая мощность не более 15 ВА
Климатическое исполнение ИП: ТВ4; УХЛ 4.2*
    – температура окружающего воздуха (+5…+50) ºС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 N2
Материал корпуса ИП алюминиевый сплав с полимерным покрытием
Габаритные размеры ИП см. здесь
Масса не более 0,7 кг
Наработка на отказ не менее 20 000 ч.

ВНИМАНИЕ! Вся представленная на сайте информация, касающаяся технических характеристик изделий, носит информационный характер, все характеристики приобретаемых изделий необходимо согласовывать с менеджерами отдела продаж ЗАО “НПП “Автоматика”.

Примечания:

1) Верхний предел температуры анализируемой жидкости определяется в зависимости от конкретной среды.
2) По особому заказу датчик анализатора АЖК-3101М.1 изготавливается на температуру до 180 °С (исполнение “ВТ”).


Рисунок 1 – Внешний вид высокотемпературных датчиков удельной проводимости.

3) Температура приведения (ºС) и температурный коэффициент (% на ºС) устанавливаются программно.

По заявке заказчика АЖК-3101М может комплектоваться гидропанелью с катионитовым Н-фильтром.

Измерительный прибор имеет гальваническую развязку между входом и выходом.



    • По заявке потребителя предприятием-изготовителем устанавливается конкретный диапазон измерения. Потребитель может перенастроить анализатор на другой диапазон в пределах модификации анализатора.



    • По заявке потребителя в анализаторах концентрации может быть установлен другой диапазон измерения.



    • По заявке потребителя в анализаторах концентрации показания цифрового индикатора устанавливаются в процентах или граммах на литр в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.



    • При необходимости линеаризации характеристики датчика анализаторы УЭП могут выпускаться в модификации АЖК-3101М.К.Э.



  • По заявке потребителя анализатор концентрации может быть изготовлен для измерения концентрации растворов других веществ. При этом концентрация вычисляется анализатором по предоставленной заказчиком в опросном листе нормированной зависимости удельной электрической проводимости от концентрации этого раствора при заданной рабочей температуре.

Чертежи

б) АЖК-3101М.х

Рисунок 1 – Габаритные и монтажные размеры измерительного прибора АЖК-3101М.х

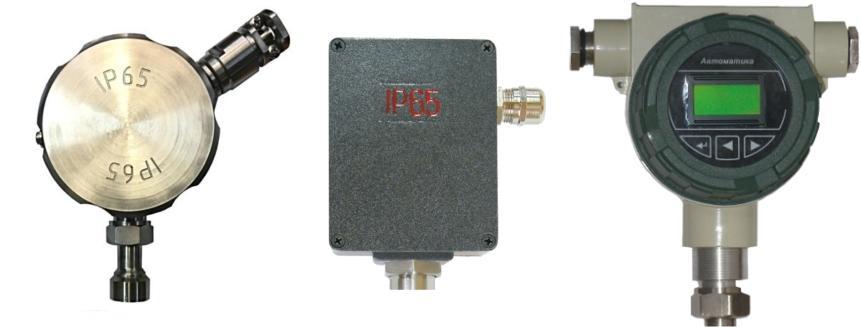

тип “Д”

тип “Н” (нерж. сталь) / “Т” (титан)

тип “И”

Рисунок 2 – Типы корпусов первичных преобразователей

АЖК-1.09 АЖК-1.06 АЖК-1.07 АЖК-1.09 АЖК-1.06  АЖК-1.07

Рисунок 3 – Габаритные и монтажные размеры первичных преобразователей погружных
(показано с корпусом электронного блока “Д”, но может быть с корпусами «Н», «T» и «И»)

– с бобышкой / с фланцем

Примечание: Размеры фланца по ГОСТ 12815-80 в соответствии с требованиями Заказчика

Рисунок 4 – Габаритные, установочные и присоединительные размеры моноблочного
первичного преобразователя анализатора АЖК-3101М.1(2; К).Н(Т) погружного типа
тип “Н” (нерж. сталь) / “Т” (титан)

Рисунок 5 – Габаритные и монтажные размеры первичных преобразователей
(показано с корпусом электронного блока “Д”, но может быть с корпусами «Н», «T» и «И»)

слева – проточного М1 (датчик АЖК-1.08; С=0,02 см-1, 0..1000 мкСм/см);
справа – проточного М2 (датчик АЖК-3101М.2.02; С=10,0 см-1, 0..1000 мСм/см)

Рисунок 6 – Габаритные, установочные и присоединительные размеры
первичного преобразователя анализатора АЖК-3101М.1(2; К) погружного типа
с разнесенными электронным блоком и датчиком
тип “Н” (нерж. сталь) / “Т” (титан)

Рисунок 7 – Первичный преобразователь анализатора АЖК-3101М.1(2;К).Н(Т)
с разнесёнными электронным блоком и проточным датчиком

Рисунок 8 – Габаритные и монтажные размеры первичного преобразователя
с погружной арматурой с бобышкой и индуктивным датчиком SI-315

Рисунок 9 – Габаритные и монтажные размеры первичного преобразователя
с погружной фланцевой арматурой и
с индуктивными датчиками

Рисунок 10 – Габаритные и монтажные размеры индуктивных датчиков

Рисунок 11 – Габаритные и монтажные размеры анализатора в корпусе «Н» с узлом крепления на стену и
проточной арматурой  (c разнесенными электронным блоком и индуктивным сенсором SI 315)


Рисунок 12 – Варианты установки на проток индуктивного датчика SI 315
Примечание. Расстояние чувствительного элемента индуктивного датчика от стенки трубопровода или резервуара не менее 30мм.

Рисунок 13 – Варианты монтажа индуктивных датчиков:

а) в пластиковую трубу (А > 15 мм);
б) в металлическую трубу (А > 15 мм);

а) клеммная коробка из нержавеющей стали б) клеммная коробка из дюралюминия

Рисунок 14 – Габаритные и монтажные размеры датчиков ECS-ВТ ( ECS-1.18)

Схема соединений

Рис. 1. Подключение первичного преобразователя к измерительному прибору

Рис. 2. Подключение первичных преобразователей
(со светодиодным индикатором; с индуктивным датчиком)
к измерительному прибору АЖК-3101М.x

Рис. 3. Схема кабельных соединений анализатора АЖК-3101М.1(2; К).Н
c моноблочным первичным преобразователем (вариант ИП без реле).

Рис. 4. Схема кабельных соединений анализатора АЖК-3101М.1(2; К).Н
c разнесёнными электронным блоком и датчиком первичного преобразователя (вариант ИП с реле).

Рис. 5. Схема кабельных соединений анализатора АЖК-3101М.2(К)
с моноблочным первичным преобразователем (с индуктивным датчиком).
