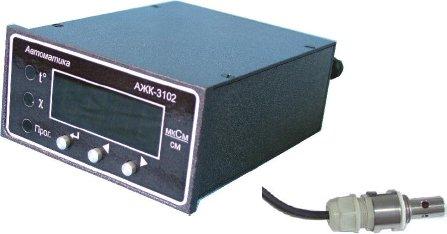

Кондуктометр-концентратомер повышенной надежности с удаленным первичным преобразователем

ТУ 4215-046-10474265-2009

ОКПД2 26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализатор жидкости кондуктометрический АЖК-3101М.х.АС предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов кислот, щелочей, солей и других растворов, не образующих на электродах датчика пленку.

Анализатор представляет собой одноканальное средство измерения и состоит из первичного преобразователя (ПП) и измерительного прибора (ИП). ПП анализатора выпускается в двух исполнениях:

  • ПП имеет моноблочное исполнение, когда электронный блок и датчик конструктивно объединены;

  • ПП с разнесёнными электронным блоком и датчиком. Такое исполнение применяется в условиях воздействия специальных факторов, например, радиационной активности анализируемой жидкости. Для использования в радиационной зоне датчик ПП может быть удален от электронного блока ПП при помощи специального кабеля.

   Корпус ПП выполнен из нержавеющей стали, что позволяет проводить его обработку дезактивирующими растворами.

Анализатор разработан на базе прибора АЖК-3101М.Э и предназначен для использования в жестких условиях эксплуатации, а именно: по сейсмостойкости, климатическим условиям, радиационной стойкости, сложной обстановки по электромагнитной совместимости (ЭМС).

Конструкция датчиков позволяет использовать их для контроля УЭП высокотемпературных жидкостей, например, в выпарных аппаратах.

Области применения: атомная энергетика, а также другие отрасли промышленности, где требуется надежное измерение удельной электропроводимости (УЭП) или концентрации водных растворов солей, щелочей и кислот.

Если необходим измерительный прибор (ИП), имеющий два канала, четыре дискретных выхода, светодиодную индикацию, подключение по Modbus, графический экран, удобное меню и архив измеренных значений – см. АЖК-3122.AC

Узнать цену Консультация по продукции

Описание

Кондуктометр-концентратомер повышенной надежности с удаленным первичным преобразователем

ТУ 4215-046-10474265-2009

ОКПД2 26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализатор жидкости кондуктометрический АЖК-3101М.х.АС предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов кислот, щелочей, солей и других растворов, не образующих на электродах датчика пленку.

Анализатор представляет собой одноканальное средство измерения и состоит из первичного преобразователя (ПП) и измерительного прибора (ИП). ПП анализатора выпускается в двух исполнениях:

  • ПП имеет моноблочное исполнение, когда электронный блок и датчик конструктивно объединены;

  • ПП с разнесёнными электронным блоком и датчиком. Такое исполнение применяется в условиях воздействия специальных факторов, например, радиационной активности анализируемой жидкости. Для использования в радиационной зоне датчик ПП может быть удален от электронного блока ПП при помощи специального кабеля.

   Корпус ПП выполнен из нержавеющей стали, что позволяет проводить его обработку дезактивирующими растворами.

Анализатор разработан на базе прибора АЖК-3101М.Э и предназначен для использования в жестких условиях эксплуатации, а именно: по сейсмостойкости, климатическим условиям, радиационной стойкости, сложной обстановки по электромагнитной совместимости (ЭМС).

Конструкция датчиков позволяет использовать их для контроля УЭП высокотемпературных жидкостей, например, в выпарных аппаратах.

Области применения: атомная энергетика, а также другие отрасли промышленности, где требуется надежное измерение удельной электропроводимости (УЭП) или концентрации водных растворов солей, щелочей и кислот.

Если необходим измерительный прибор (ИП), имеющий два канала, четыре дискретных выхода, светодиодную индикацию, подключение по Modbus, графический экран, удобное меню и архив измеренных значений – см. АЖК-3122.AC

Технические характеристики

Наименование параметра Значение параметра
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
Диапазон измерения
    – АЖК-3101М.1.АС (0…1); (0…10); (0…100); (0..1000) мкСм/см
    – АЖК-3101М.2.АС (c проточным датчиком) (0…1); (0…10); (0…100); (0..1000) мСм/см
    – АЖК-3101М.2.АС (с погружным датчиком) (0…1); (0…10); (0…25) мСм/см
    – АЖК-3101М.2.AC (с индуктивным датчиком) (0…10); (0…100); (0…1000) мСм/см
    – АЖК-3101М.К.АС 1)
HNO3: (0…20) %;
H2SO4: (0…30) %, (30…80) %, (92…100) %;
HCl: (0…20) %, (20…40) %
NaOH: (0…15) %, (15…50) %;
KOH: (0…27,5) %, (27,5…40) %;
KCl: (0…23) %;
NaCl: (0…25) %		 (раствор, диапазон и единицы измерения согласуются при заказе)
Предел допускаемого значения основной приведенной погрешности
    – для анализаторов УЭП (кондуктометров) не более ±2,0 %
    – для анализаторов концентрации (концентратомеров)
(в зависимости от диапазона и состава анализируемой жидкости)		 не более ±5,0 % (уточняется при заказе)
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С не более ±1,0 %
Предел допускаемого значения абсолютной погрешности при измерении температуры, не более:
    – в диапазоне (0…50) °С ±0,5 °С
    – в диапазоне (50…100) °С ±1,0 °С
    – в диапазоне (100…150) °С ±2,0 °С
Диапазон температуры анализируемой жидкости:
    – контактный датчик
(+5…+120) ºС
    – бесконтактный датчик SI 315: (0…+80) ºС ; AM-ES1: (+40…+105) ºС ; CS3790: (-20…+130) ºС; DDG-GY: (+0…+100) ºС
Температура приведения для термокомпенсации 2) в соответствии с заказом
Диапазон термокомпенсации
    – относительно температуры приведения ±15 °С
Тип датчика проточный или погружной
контактный или бесконтантактный (индуктивный)
Материал контактного датчика:
    – по умолчанию сталь 08Х18Н10Т / 12Х18Н10Т
    – по заказу 06ХН28МДТ(ЭИ-943), титан ВТ1-00, тантал
Материал бесконтактного (индуктивного) датчика SI 315 – PVDF; AM-ES1 – PP; CS3790 – PFA; DDG-GY – PFA
Материал корпуса электронного блока ПП сталь 12Х18Н10Т / титан
Длина кабеля от электронного блока ПП до датчика (разнесённое исполнение ПП)
    – контактный датчик
не более 5 м (при использовании специального кабеля с двумя экранированными витыми парами; cечение жил кабеля от 0,35 мм2 до 1,0 мм2)
    – бесконтактный (индуктивный) датчик SI 315 – 3 м; AM-ES1 – 6 м; CS3790 – 10 м; DDG-GY –  3 м
Вязкость анализируемой жидкости не более 0,2 Па*с
Давление анализируемой жидкости
(в зависимости от типа датчика и температуры)		 0,6 МПа
Климатическое исполнение ГОСТ 15150-69 категория УХЛ 2.1, но при Т=(-40..+50) °С; ТВ3
ПП устойчив к воздействию плесневых грибов
Степень защиты от воды и пыли по ГОСТ 14254-2015 IP65
Сейсмостойкость категория II по НП-031-01
Класс безопасности по НП-001-15, НП-016-05, НП-033-11 4 или 3
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 V2
Группа исполнения по устойчивости к помехам по ГОСТ 32137-2013 IV
    – критерий качества функционирования A
Устойчивость к воздействию радиационного излучения
    – мощность поглощённой дозы датчика до 0,1 Гр/ч в течение одного года, макс. 1.3*105 Гр в год
    – электронный блок ПП стоек к воздействию интегральной поглощённой дозы ионизирующего излучения не более 150 Гр
Масса
    – электронного блока ПП 3,2 кг
    – датчика с глубиной погружения 400 мм 1,0 кг
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
Индикатор светодиодный четырехразрядный семисегментный
Цвет индикатора зеленый или красный
Параметры выходных сигналов:
    – аналоговый (0…5) или (4…20) мА
    – 1 или 2 дискретных переключающий “сухой контакт” (~240 В, 3 А)
Линия связи между ПП и ИП четырёхпроводная
    – сечение провода не менее 0,35 мм2
Длина линии связи между ПП и ИП не более 800 м
Напряжение питания ~ (100…240) В, (50…60) Гц
Потребляемая мощность не более 15 ВА
Климатическое исполнение ИП по ГОСТ 15150-69 УХЛ4.2, но при Т=(+5..+50) °С
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 N2
Материал корпуса ИП алюминиевый сплав с полимерным покрытием
Габаритные размеры ИП см. здесь
Масса не более 0,7 кг

Чертежи

Рис. 1. Измерительный прибор

Рис. 2 Габаритные, установочные и присоединительные размеры первичного преобразователя в корпусе
тип “Н” (нерж. сталь) / “Т” (титан)

Рис. 3 Габаритные, установочные и присоединительные размеры моноблочного
первичного преобразователя анализатора АЖК-3101М.1(2; К).АС погружного типа
тип “Н” (нерж. сталь) / “Т” (титан)

Рис. 4 Габаритные, установочные и присоединительные размеры
первичного преобразователя анализатора АЖК-3101М.1(2; К).АС. погружного типа
с разнесенными электронным блоком и датчиком
тип “Н” (нерж. сталь) / “Т” (титан)

Рис. 5. Первичный преобразователь анализатора АЖК-3101М.1(2;К).AC.Н(Т)
с разнесёнными электронным блоком и проточным датчиком

Рис. 6. Моноблочный первичный преобразователь анализатора АЖК-3101М.1(2;К).АС 200…3000
с погружным индуктивным датчиком и с погружной фланцевой арматурой

Рис. 7. Габаритные и монтажные размеры анализатора в корпусе «Н» с узлом крепления на стену и
проточной арматурой  (c разнесенными электронным блоком и индуктивным сенсором SI 315)

Схема соединений

Рис. 1. Подключение первичных преобразователей (с ЖКИ) к измерительному прибору.

Рис. 2. Подключение первичных преобразователей
(со светодиодным индикатором; с индуктивным датчиком)
к измерительному прибору.

Рис. 3. Схема кабельных соединений анализатора АЖК-3101М.1(2; К).АС.Н
c разнесёнными электронным блоком и датчиком первичного преобразователя (вариант ИП с реле).

Рис. 4. Схема кабельных соединений анализатора АЖК-3101М.1(2;К).АС
с моноблочным первичным преобразователем (ЖКИ).

Рис. 5. Схема кабельных соединений анализатора АЖК-3101М.2(К).АС
с моноблочным первичным преобразователем (с индуктивным датчиком).
