Кондуктометр-концентратомер взрывозащищенный с удаленным первичным преобразователем

ТУ 4215-046-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

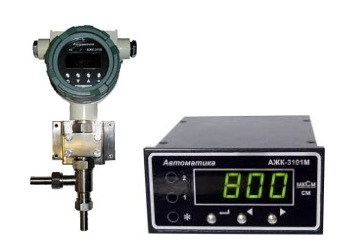

Анализатор жидкости кондуктометрический АЖК-3101М.x.Э.И-Ех предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов солей, щелочей и кислот. На основе известных зависимостей между УЭП и концентрацией анализируемого компонента анализатор может использоваться в качестве солемеров и концентратомеров.

Прибор представляет собой одноканальное средство измерений и состоит из первичного преобразователя (ПП) и измерительного прибора (ИП). ПП состоит из электронного блока и датчика. Длина трёхпроводной линии связи между ПП и ИП может достигать 800 м. ПП анализатора выпускается в одном исполнении:

  • моноблочное исполнение, когда электронный блок и датчик конструктивно объединены;

   Дополнительные функции:

  • ручной или автоматический выбор одного из четырёх диапазонов измерений (для АЖК-3101М.1.Э.И-Ех, АЖК-3101М.2.Э.И-Ех);
  • выбор режима температурной компенсации;
  • возможность включения билинейной функции по выходному сигналу;
  • упрощённая градуировка по одному раствору;
  • линеаризация выходной характеристики (для АЖК-3101М.К.Э.И-Ех) в случае нелинейной зависимости концентрации раствора от УЭП.

Анализаторы АЖК-3101М.х.Э.И-Ех имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ IEC 60079-1-2011.

   Аксессуары:

  • арматура погружная  АПН-1.1, АПТ-1.1;
  • арматура проточная  АПН-1.4;
  • арматура погружная  АПН-3.3;
  • арматура магистральная  АМП-1.3,  АМН-1.3;
  • Датчики индуктивные: AM-ES1, SI-315, CS3790, DDG-GY.

Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая, молочная, пивоваренная и другие отрасли промышленности.

Если необходим измерительный прибор (ИП), имеющий два канала, четыре дискретных выхода, светодиодную индикацию, подключение по Modbus, графический экран, удобное меню и архив измеренных значений – см. АЖК-3122.x.И-Ex

Узнать цену Консультация по продукции

Описание

Кондуктометр-концентратомер взрывозащищенный с удаленным первичным преобразователем

ТУ 4215-046-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализатор жидкости кондуктометрический АЖК-3101М.x.Э.И-Ех предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов солей, щелочей и кислот. На основе известных зависимостей между УЭП и концентрацией анализируемого компонента анализатор может использоваться в качестве солемеров и концентратомеров.

Прибор представляет собой одноканальное средство измерений и состоит из первичного преобразователя (ПП) и измерительного прибора (ИП). ПП состоит из электронного блока и датчика. Длина трёхпроводной линии связи между ПП и ИП может достигать 800 м. ПП анализатора выпускается в одном исполнении:

  • моноблочное исполнение, когда электронный блок и датчик конструктивно объединены;

   Дополнительные функции:

  • ручной или автоматический выбор одного из четырёх диапазонов измерений (для АЖК-3101М.1.Э.И-Ех, АЖК-3101М.2.Э.И-Ех);
  • выбор режима температурной компенсации;
  • возможность включения билинейной функции по выходному сигналу;
  • упрощённая градуировка по одному раствору;
  • линеаризация выходной характеристики (для АЖК-3101М.К.Э.И-Ех) в случае нелинейной зависимости концентрации раствора от УЭП.

Анализаторы АЖК-3101М.х.Э.И-Ех имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ IEC 60079-1-2011.

   Аксессуары:

  • арматура погружная  АПН-1.1, АПТ-1.1;
  • арматура проточная  АПН-1.4;
  • арматура погружная  АПН-3.3;
  • арматура магистральная  АМП-1.3,  АМН-1.3;
  • Датчики индуктивные: AM-ES1, SI-315, CS3790, DDG-GY.

Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая, молочная, пивоваренная и другие отрасли промышленности.

Если необходим измерительный прибор (ИП), имеющий два канала, четыре дискретных выхода, светодиодную индикацию, подключение по Modbus, графический экран, удобное меню и архив измеренных значений – см. АЖК-3122.x.И-Ex

Технические характеристики

Наименование параметра Значение параметра
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
Диапазон измерения:
    – АЖК-3101М.1.Э.И-Ех (0…1); (0…10); (0…100); (0…1000) мкСм/см
    – АЖК-3101М.2.Э.И-Ех (c проточным датчиком) (0…1), (0…10); (0…100); (0…1000) мСм/см
    – АЖК-3101М.2.Э.И-Ех (с погружным датчиком) (0…1); (0…10); (0…25) мСм/см
    – АЖК-3101М.2.Э.И-Ех (с индуктивным датчиком) (0…10); (0…100); (0…1000) мСм/см
    – АЖК-3101М.К.Э.И-Ех 1)
HNO3: (0…20) %;
H2SO4: (0…30) %, (30…80) %, (92…100) %;
HCl: (0…20) %, (20…40) %
NaOH: (0…15) %, (15…50) %;
KOH: (0…27,5) %, (27,5…40) %;
KCl: (0…23) %;
NaCl: (0…25) %		 (раствор, диапазон и единицы измерения согласуются при заказе)
Предел допускаемого значения основной приведённой погрешности:
    – для анализаторов УЭП (кондуктометров) (по всем диапазонам) не более ±2,0 %
    – для анализаторов концентрации (концентратомеров)
(в зависимости от диапазона и состава анализируемой жидкости)		 не более ±5,0 % (уточняется при заказе)
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в пределах рабочих условий эксплуатации не более ±1,0 %
Предел допускаемого значения абсолютной погрешности при измерении температуры, не более:
    – в диапазоне (0…50) °С ±0,5 °С
    – в диапазоне (50…100) °С ±1,0 °С
    – в диапазоне (100…150) °С ±2,0 °С
Диапазон температуры анализируемой жидкости в зависимости от исполнения  (5…95) °С; (5…120) °С; (0…150) °С
    – контактный датчик
(+5…+95) ºС
    – бесконтактный датчик SI 315: (0…+80) ºС ; AM-ES1: (+40…+105) ºС ; CS3790: (-20…+130) ºС; DDG-GY: (+0…+100) ºС
Температура приведения для термокомпенсации 2) в соответствии с заказом
Диапазон температурной компенсации относительно температуры приведения ±15 ºС
Тип датчика проточный или погружной
контактный или бесконтактный (индуктивный)
Материал контактного датчика:
    – по умолчанию сталь 08Х18Н10Т / 12Х18Н10Т
    – по заказу 06ХН28МДТ(ЭИ-943), титан ВТ1-00, тантал
Материал бесконтактного (индуктивного) датчика SI 315 – PVDF; AM-ES1 – PP; CS3790 – PFA; DDG-GY – PFA
Материал корпуса ПП
    – тип И (с окном для индикации) алюминиевый сплав с полимерным покрытием, стекло
Давление анализируемой жидкости:
    – для контактного датчика, не более МПа 1,6
    – для бесконтактного датчика, не более SI 315: 0,3 МПа; AM-ES1: 0,6 МПа; CS3790: 1,6 МПа; DDG-GY: 0,6 МПа
Динамическая вязкость анализируемой жидкости не более 0,2 Па·с
Расход анализируемой жидкости для проточного датчика не более 100 л/ч
Линейная скорость жидкости для погружного датчика не более 0,5 м/с
Степень взрывозащиты корпуса ПП типа И  по ГОСТ IEC 60079-1-2011 1Ex d IIB Т6 Х
Группа исполнения по устойчивости к помехам по ГОСТ 32137-2013 IV
Критерий качества функционирования А
Степень защищённости от внешних воздействий по ГОСТ 14254-2015 IP65
Климатическое исполнение ПП: ТВ3; УХЛ 2.1
    – температура окружающего воздуха (-40…+50) ºС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 V2
Масса электронного блока ПП не более 2,1 кг
Масса датчика с глубиной погружения 400 мм не более 0,8 кг
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
Тип индикатора светодиодный четырёхразрядный семисегментный
Цвет индикации зелёный или красный
Сигнализация по заданному значению измеряемого параметра 2 точки (программируемые значения параметра и гистерезис срабатывания)
Параметры выходных сигналов:
    – 1 аналоговый (0…5) или (4…20) мА
    – 2 дискретных переключающий “сухой контакт” (~240 В, 3 А)
Линия связи между ПП и ИП трёхпроводная, сечение проводов не менее 0,35 мм2
Длина линии связи между ПП и ИП не более 800 м
Параметры сетевого питания ~(100…240) В, 50 Гц
Потребляемая мощность не более 15 ВА
Климатическое исполнение ИП: ТВ4; УХЛ 4.2*
    – температура окружающего воздуха (+5…+50) ºС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 N2
Материал корпуса ИП алюминиевый сплав с полимерным покрытием
Габаритные размеры ИП см. здесь
Масса не более 0,7 кг
Наработка на отказ не менее 20 000 ч.

ВНИМАНИЕ! Вся представленная на сайте информация, касающаяся технических характеристик изделий, носит информационный характер, все характеристики приобретаемых изделий необходимо согласовывать с менеджерами отдела продаж ЗАО “НПП “Автоматика”.

Примечания:

1) Верхний предел температуры анализируемой жидкости определяется в зависимости от конкретной среды.
2) Температура приведения (ºС) и температурный коэффициент (% на ºС) устанавливаются программно.

Измерительный прибор имеет гальваническую развязку между входом и выходом.



  • По заявке потребителя предприятием-изготовителем устанавливается конкретный диапазон измерения. Потребитель может перенастроить анализатор на другой диапазон в пределах модификации анализатора.



  • По заявке потребителя в анализаторах концентрации может быть установлен другой диапазон измерения.



  • По заявке потребителя в анализаторах концентрации показания цифрового индикатора устанавливаются в процентах или граммах на литр в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.



  • При необходимости линеаризации характеристики датчика анализаторы УЭП могут выпускаться в модификации АЖК-3101М.К.И-Ех.



  • По заявке потребителя анализатор концентрации может быть изготовлен для измерения концентрации растворов других веществ. При этом концентрация вычисляется анализатором по предоставленной заказчиком в опросном листе нормированной зависимости удельной электрической проводимости от концентрации этого раствора при заданной рабочей температуре.



Чертежи

Рисунок 1 – Габаритные и монтажные размеры измерительного прибора АЖК-3101М.х.Э.И-Ex

Рисунок 2 – Габаритные и монтажные размеры первичного преобразователя АЖК-3101М.х.Э.И-Ex (тип корпуса – “И”)

Рисунок 3 – Габаритные и монтажные размеры первичных преобразователей АЖК-3101М.х.Э.И-Ex с датчиками:

(а) – погружного М1 с бобышкой (датчик АЖК-1.09; С=0,02см-1, 0..1000 мкСм/см);
(б) – то же М2 (датчик АЖК-1.06; С=2,86см-1, 0..100 мСм/см);
(в) – то же М1 и М2 с фланцем;
(г) – погружного (датчик АЖК-1.07; С=0,16см-1,0..20 мСм/см);
(д) – проточного М1 (датчик АЖК-1.08; С=0,02см-1, 0..1000 мкСм/см);
(е) – проточного М2 (датчик АЖК-3101М.2.02; С=10,0см-1, 0..1000 мСм/см)

Рисунок 4 – Габаритные и монтажные размеры индуктивных датчиков

Рисунок 5 – Варианты монтажа индуктивных датчиков:

а) в пластиковую трубу (А > 15 мм);
б) в металлическую трубу (А > 15 мм);

Схема соединений

Рисунок 1 – Схема кабельных соединений анализатора АЖК-3101М.x.Э.И-Ex
с моноблочным первичным преобразователем (с индуктивным датчиком).
