Анализатор жидкости кондуктометрический АЖК-3122

Кондуктометр-концентратомер двухканальный с удаленными первичными преобразователями

ТУ 4215-046-10474265-2009

Код ОКПД2 26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализатор предназначен для измерения и контроля по одному или двум каналам удельной электрической проводимости (УЭП), температуры и концентрации растворов солей, щелочей и кислот.

Анализатор представляет собой двухканальное средство измерения и состоит из одного или двух удаленных активных первичных преобразователей (ПП) и двухканального измерительного прибора (ИП) настенного или щитового исполнения. Длина трёхпроводной линии связи между ПП и ИП – не более 800 м.

ПП анализатора могут быть оснащены контактными или бесконтактными индуктивными датчиками. По особому заказу контактный датчик анализатора может быть изготовлен на температуру до 180 ºС (исполнение “ВТ”).
ПП анализатора могут выпускаться в двух исполнениях:

ПП имеет моноблочное исполнение, когда электронный блок и датчик конструктивно объединены;
ПП с разнесёнными электронным блоком и датчиком. Для использования в радиационной зоне датчик ПП может быть удален от электронного блока ПП при помощи специального кабеля на расстояние до 5 метров.

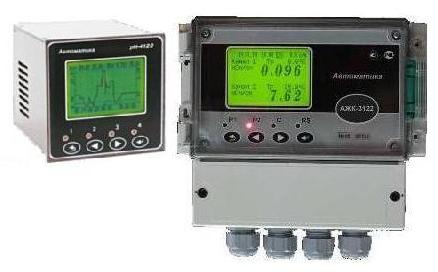

ИП анализатора имеет ЖК экран, удобное меню и обеспечивает цифровую индикацию значений основных измеряемых параметров и температуры по одному или двум каналам, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена Modbus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование и графическое отображение результатов измерений, может управлять системой очистки и имеет функцию HOLD для «замораживания» выходных токовых сигналов и состояния реле.

При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Аксессуары:

арматура погружная АПН-1.1, АПТ-1.1;
арматура погружная АПП-1.1 с индуктивным датчиком AM-ES1 или SI 315, DDG-GY или CS3790;
арматура погружная АПП-2.2 с индуктивным датчиком SI 315;
арматура проточная АПН-1.4;
арматура погружная АПН-3.3;
арматура магистральная АМП-1.3, АМН-1.3;
датчики индуктивные: AM-ES1, SI-315, CS3790, DDG-GY.
преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
преобразователь Modbus в HART;
шкаф для установки анализатора, в том числе уличного исполнения с подогревом.

Программное обеспечение:

Modbus-конфигуратор
Modbus OPC сервер

Области применения: теплоэнергетика, химическая, нефтехимическая и другие отрасли промышленности. В металлургии и химической промышленности используется высокотемпературное исполнение “ВТ” для измерения УЭП перегретого пара.

Узнать цену Консультация по продукции

Описание

Кондуктометр-концентратомер двухканальный с удаленными первичными преобразователями

ТУ 4215-046-10474265-2009

Код ОКПД2 26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

ПП имеет моноблочное исполнение, когда электронный блок и датчик конструктивно объединены;
ПП с разнесёнными электронным блоком и датчиком. Для использования в радиационной зоне датчик ПП может быть удален от электронного блока ПП при помощи специального кабеля на расстояние до 5 метров.

Аксессуары:

арматура погружная АПН-1.1, АПТ-1.1;
арматура погружная АПП-1.1 с индуктивным датчиком AM-ES1 или SI 315, DDG-GY или CS3790;
арматура погружная АПП-2.2 с индуктивным датчиком SI 315;
арматура проточная АПН-1.4;
арматура погружная АПН-3.3;
арматура магистральная АМП-1.3, АМН-1.3;
датчики индуктивные: AM-ES1, SI-315, CS3790, DDG-GY.
преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
преобразователь Modbus в HART;
шкаф для установки анализатора, в том числе уличного исполнения с подогревом.

Программное обеспечение:

Modbus-конфигуратор
Modbus OPC сервер

Технические характеристики

Наименование параметра

Значение параметра

ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Диапазон измерений УЭП в зависимости от типа ПП

– АЖК-3122.1

(0…1), (0…10), (0…100), (0…1000) мкСм/см

– АЖК-3122.2 (c проточным датчиком)

(0…1), (0…10); (0…100); (0…1000) мСм/см

– АЖК-3122.2 (с погружным датчиком)

(0…1); (0…10); (0…25) мСм/см

– АЖК-3122.2 (с индуктивным датчиком)

(0…10); (0…100); (0…1000) мСм/см

– АЖК-3122.К ¹⁾

HNO₃: (0…20) %;
H₂SO₄: (0…30) %, (30…80) %, (92…100) %;
HCl: (0…20) %, (20…40) %
NaOH: (0…15) %, (15…50) %;
KOH: (0…27,5) %, (27,5…40) %;
KCl: (0…23) %;
NaCl: (0…25) %

(раствор, диапазон и единицы измерения согласуются при заказе)

Предел допускаемого значения основной приведённой погрешности:

– для анализаторов УЭП (кондуктометров) по всем диапазонам

не более ±2 %

– для анализаторов концентрации (концентратомеров) в зависимости от диапазона

не хуже ±5 % (уточняется при заказе);

Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в пределах рабочих условий эксплуатации

не более ±1,0 %

Диапазон измерений температуры анализируемой среды:

– контактный датчик ²⁾

(0…120) ºС

По особому заказу датчик анализатора может быть изготовлен на температуру до 180 ºС
(исполнение “ВТ”)

– бесконтактный датчик

SI 315: (0…+80) ºС ; AM-ES1: (+40…+105) ºС ; CS3790: (-20…+130) ºС; DDG-GY: (+0…+100) ºС

Предел допускаемого значения абсолютной погрешности при измерении температуры (не более):

– в диапазоне температур (0…+50) °С

±0,5 °С

– в диапазоне температур (+50…+100) °С

±1,0 °С

– в диапазоне температур (+100…+200) °С (для исполнения “ВТ”)

±2,0 °С

Температура приведения для термокомпенсации

в соответствии с заказом

Диапазон температурной компенсации относительно температуры приведения

±15,0 °С

Тип индикатора

четырёхразрядный семисегментный светодиодный

Цвет светодиодного индикатора

зеленый или красный

Индицируемые параметры

УЭП или температура

Тип датчика

проточный или погружной
контактный или бесконтантактный (индуктивный)

Материал контактного датчика:

– по умолчанию

сталь 08Х18Н10Т / 12Х18Н10Т

– по заказу

06ХН28МДТ(ЭИ-943), титан ВТ1-00, тантал

Материал бесконтактного (индуктивного) датчика

SI 315 – PVDF; AM-ES1 – PP; CS3790 – PFA; DDG-GY – PFA

Длина кабеля от электронного блока ПП до датчика (разнесённое исполнение ПП)

– контактный датчик

не более 5 м

(при использовании специального кабеля с двумя экранированными витыми парами; cечение жил кабеля от 0,35 мм² до 1,0 мм²)

– бесконтактный (индуктивный) датчик

SI 315 – 3 м; AM-ES1 – 6 м; CS3790 – 10 м; DDG-GY – 3 м

Давление анализируемой жидкости:

– для контактного датчика, не более

1,6 МПа

– для бесконтактного датчика, не более

SI 315: 0,3 МПа; AM-ES1: 0,6 МПа; CS3790: 1,6 МПа; DDG-GY: 0,6 МПа

Материал корпуса ПП:

– тип Д

алюминиевый сплав с полимерным покрытием

– тип И (с окном для индикации)

алюминиевый сплав с полимерным покрытием, стекло

– тип Н

сталь 12Х18Н10Т

– тип Т

титан

Степень защищённости от внешних воздействий по ГОСТ 14254-2015

IP65

Климатическое исполнение по ГОСТ 15150-69

УХЛ 2.1

Температура окружающего воздуха

(-40…+50)°C

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

Габаритные размеры

см. здесь

Масса электронного блока ПП (без датчика)

не более 2 кг

ИЗМЕРИТЕЛЬНЫЙ ПРИБОР

Количество измерительных каналов

Индицируемые параметры

УЭП, температура на каждый канал

Тип индикатора

жидкокристаллический графический, 128х64

Линия связи между ПП и ИП

трёхпроводная, сечение проводов не менее 0,35 мм²

Длина линии связи между ПП и ИП

не более 800 м

Параметры выходных сигналов:

– 2 аналоговых программируемых

(0…5), (0…20), (4…20) мА

(параметры выбираются программно заказчиком, предусмотрена функция билинейной шкалы)

– 1 цифровой

RS485, протокол обмена Modbus RTU

– 4 дискретных

переключающий “сухой контакт”,
240 В, 3 А

реле 1,2 – программируемые,
реле 3 – сигнализация ошибки (alarm),
реле 4 – управление системой очистки ЭС

Область задания уставок по УЭП и температуре

во всём диапазоне измерений

Емкость архива

1 год

Интервалы архивирования

1с

Параметры режима очистки электрода:

– период запуска очистки

(0…999,9) ч

– длительность очистки

(1…9999) c;

– время удержания, режим «Hold»

(0…999) мин

Параметры питания

– от сети переменного тока

~(100…242) В, (47…63) Гц номинал 220 В, 50 Гц

– от сети постоянного тока

(18…36) В; номинал 24 В (только в корпусе для настенного монтажа)

Потребляемая мощность

– исполнение 220

не более 15 ВА

– исполнение 24

не более 15 Вт

Исполнение корпуса

настенное, щитовое

Материал корпуса:

– настенное исполнение

ABS пластик

– щитовое исполнение

алюминиевый сплав с полимерным покрытием

Степень защиты от воздействия пыли и воды по ГОСТ 14254-2015:

– настенное исполнение

IP65

– щитовое исполнение

IP54 (по передней панели)

Климатическое исполнение по ГОСТ 15150-69

УХЛ 4.2, но при температуре (+5…+50) °С

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

группа N2

Габаритные размеры

см. здесь

Масса:

не более 1,6 кг

Наработка на отказ, не менее

20000 ч

Средний срок службы (не распространяется на рН-электроды)

10 лет

ВНИМАНИЕ! Вся представленная на сайте информация, касающаяся технических характеристик изделий, носит информационный характер, все характеристики приобретаемых изделий необходимо согласовывать с менеджерами отдела продаж ЗАО “НПП “Автоматика”.

¹⁾ Верхний предел температуры анализируемой жидкости определяется в зависимости от конкретной среды.
²⁾ По особому заказу датчик анализатора АЖК-3122 изготавливается на температуру до 180 °С (исполнение “ВТ”).

Рисунок 1 – Внешний вид высокотемпературных датчиков удельной проводимости.

Чертежи

Рис. 1. Габаритные и монтажные размеры измерительного прибора АЖК-3122 щитового исполнения

Рис. 2. Габаритные размеры измерительного прибора АЖК-3122 настенного исполнения


тип “Д”	*тип “Н” (нерж. сталь) / “Т” (титан)*

тип “И”

Рис. 3. Типы корпусов первичных преобразователей

Рис. 4. Габаритные и монтажные размеры первичных преобразователей погружных
(показано с корпусом электронного блока “Д”, но может быть с корпусами «Н», «T» и «И»)

– с бобышкой / с фланцем

Примечание: Размеры фланца по ГОСТ 12815-80 в соответствии с требованиями Заказчика

Рис. 5. Габаритные, установочные и присоединительные размеры моноблочного
первичного преобразователя анализатора АЖК-3122.1(2; К).Н(Т) погружного типа
тип “Н” (нерж. сталь) / “Т” (титан)

Рис. 6. Габаритные и монтажные размеры первичных преобразователей
(показано с корпусом электронного блока “Д”, но может быть с корпусами «Н», «T» и «И»)

слева – проточного М1 (датчик АЖК-1.08; С=0,02 см^-1, 0..1000 мкСм/см);
справа – проточного М2 (датчик АЖК-3101М.2.02; С=10,0 см^-1, 0..1000 мСм/см)

Рис. 7. Габаритные, установочные и присоединительные размеры
первичного преобразователя анализатора АЖК-3122.1(2; К).Н(Т) погружного типа
с разнесенными электронным блоком и датчиком
тип “Н” (нерж. сталь) / “Т” (титан)

Рис. 8. Первичный преобразователь анализатора АЖК-3122.1(2;К).Н(Т)
с разнесёнными электронным блоком и проточным датчиком

Рис. 9. Габаритные и монтажные размеры первичного преобразователя
с погружной арматурой с бобышкой и индуктивным датчиком SI-315

Рис. 10. Габаритные и монтажные размеры первичного преобразователя
с погружной фланцевой арматурой и
с индуктивными датчиками

Рис. 11. Габаритные и монтажные размеры индуктивных датчиков

Рис. 12. Габаритные и монтажные размеры анализатора в корпусе «Н» с узлом крепления на стену и
проточной арматурой (c разнесенными электронным блоком и индуктивным сенсором SI 315)

Рис. 13. Варианты установки на проток индуктивного датчика SI 315
Примечание. Расстояние чувствительного элемента индуктивного датчика от стенки трубопровода или резервуара не менее 30мм.
