Кондуктометр-концентратомер двухканальный повышенной надежности с удаленными первичными преобразователями

ТУ 4215-046-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализатор предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов кислот, щелочей, солей и других растворов, не образующих на электродах датчика пленку.

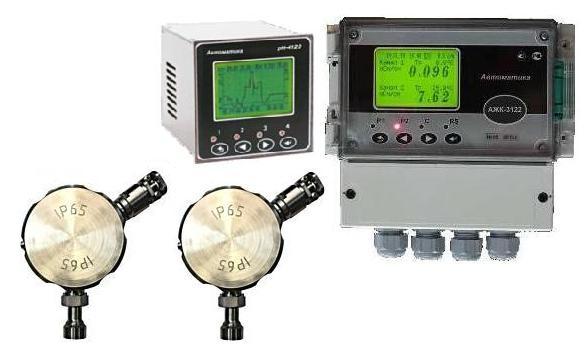

Анализатор представляет собой двухканальное средство измерения и состоит из одного или двух активных первичных преобразователей (ПП) и одного измерительного прибора (ИП) настенного и щитового монтажа. Анализатор разработан на базе прибора АЖК-3122 и предназначен для использования в жестких условиях эксплуатации, а именно: по сейсмостойкости, климатическим условиям, радиационной стойкости, сложной обстановки по электромагнитной совместимости (ЭМС).

ПП анализатора могут выпускаться в двух исполнениях:

  • ПП имеет моноблочное исполнение, когда электронный блок и датчик конструктивно объединены;
  • ПП с разнесёнными электронным блоком и датчиком. Для использования в радиационной зоне датчик ПП может быть удален от электронного блока ПП при помощи специального кабеля на расстояние до 5 метров.

Корпус ПП выполнен из нержавеющей стали (или титана), что позволяет проводить его обработку дезактивирующими растворами.

Конструкция датчиков позволяет использовать их для контроля УЭП высокотемпературных жидкостей, например, в выпарных аппаратах.

Анализатор обеспечивает цифровую индикацию значений основных измеряемых параметров и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров, а также архивирование и графическое отображение результатов измерений, может управлять системой очистки и имеет функцию HOLD для «замораживания» выходных токовых сигналов и состояния реле.

Области применения: объекты использования атомной энергии, а также другие отрасли промышленности, где требуется надежное измерение удельной электропроводимости (УЭП) водных растворов солей, щелочей и кислот.

Узнать цену Консультация по продукции

Описание

Кондуктометр-концентратомер двухканальный повышенной надежности с удаленными первичными преобразователями

ТУ 4215-046-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализатор предназначен для измерения и контроля удельной электрической проводимости (УЭП) растворов кислот, щелочей, солей и других растворов, не образующих на электродах датчика пленку.

Анализатор представляет собой двухканальное средство измерения и состоит из одного или двух активных первичных преобразователей (ПП) и одного измерительного прибора (ИП) настенного и щитового монтажа. Анализатор разработан на базе прибора АЖК-3122 и предназначен для использования в жестких условиях эксплуатации, а именно: по сейсмостойкости, климатическим условиям, радиационной стойкости, сложной обстановки по электромагнитной совместимости (ЭМС).

ПП анализатора могут выпускаться в двух исполнениях:

  • ПП имеет моноблочное исполнение, когда электронный блок и датчик конструктивно объединены;
  • ПП с разнесёнными электронным блоком и датчиком. Для использования в радиационной зоне датчик ПП может быть удален от электронного блока ПП при помощи специального кабеля на расстояние до 5 метров.

Корпус ПП выполнен из нержавеющей стали (или титана), что позволяет проводить его обработку дезактивирующими растворами.

Конструкция датчиков позволяет использовать их для контроля УЭП высокотемпературных жидкостей, например, в выпарных аппаратах.

Анализатор обеспечивает цифровую индикацию значений основных измеряемых параметров и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров, а также архивирование и графическое отображение результатов измерений, может управлять системой очистки и имеет функцию HOLD для «замораживания» выходных токовых сигналов и состояния реле.

Области применения: объекты использования атомной энергии, а также другие отрасли промышленности, где требуется надежное измерение удельной электропроводимости (УЭП) водных растворов солей, щелочей и кислот.

Технические характеристики

Наименование параметра Значение параметра
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
Диапазон измерений УЭП в зависимости от типа ПП:
    – АЖК-3122.1.АС (0…1), (0…10), (0…100), (0…1000) мкСм/см
    – АЖК-3122.2.АС (c проточным датчиком) (0…1), (0…10); (0…100); (0…1000) мСм/см
    – АЖК-3122.2.АС (с погружным датчиком) (0…1); (0…10); (0…25) мСм/см
    – АЖК-3122.2.АС (с индуктивным датчиком) (0…10); (0…100); (0…1000) мСм/см
    – АЖК-3122.К.АС 1)
HNO3: (0…20) %;
H2SO4: (0…30) %, (30…80) %, (92…100) %;
HCl: (0…20) %, (20…40) %
NaOH: (0…15) %, (15…50) %;
KOH: (0…27,5) %, (27,5…40) %;
KCl: (0…23) %;
NaCl: (0…25) %		 (раствор, диапазон и единицы измерения согласуются при заказе)
Предел допускаемого значения основной приведённой погрешности:
    – для анализаторов УЭП (кондуктометров) по всем диапазонам не более ±2 %
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в пределах рабочих условий эксплуатации не более ±1,0 %
Диапазон температуры анализируемой среды:
    – контактный датчик 2)
(0…120) ºС По особому заказу датчик анализатора может быть изготовлен на температуру до 180 ºС
(исполнение “ВТ”)
    – бесконтактный датчик SI 315: (0…+80) ºС ; AM-ES1: (+40…+105) ºС ; CS3790: (-20…+130) ºС; DDG-GY: (+0…+100) ºС
Предел допускаемого значения абсолютной погрешности при измерении температуры (не более):
    – в диапазоне температур (0…+50) °С ±0,5 °С
    – в диапазоне температур (+50…+100) °С ±1,0 °С
    – в диапазоне температур (+100…+200) °С (для исполнения “ВТ”) ±2,0 °С
Температура приведения для термокомпенсации в соответствии с заказом
Диапазон температурной компенсации относительно температуры приведения ±15,0 °С
Тип индикатора четырёхразрядный семисегментный светодиодный
Цвет светодиодного индикатора зеленый или красный
Индицируемые параметры УЭП или температура
Тип датчика проточный или погружной
контактный или бесконтантактный (индуктивный)
Материал контактного датчика:
    – по умолчанию сталь 08Х18Н10Т / 12Х18Н10Т
    – по заказу 06ХН28МДТ(ЭИ-943), титан ВТ1-00, тантал
Материал бесконтактного (индуктивного) датчика SI 315 – PVDF; AM-ES1 – PP; CS3790 – PFA; DDG-GY – PFA
Длина кабеля от электронного блока ПП до датчика (разнесённое исполнение ПП)
    – контактный датчик
не более 5 м (при использовании специального кабеля с двумя экранированными витыми парами; cечение жил кабеля от 0,35 мм2 до 1,0 мм2)
    – бесконтактный (индуктивный) датчик SI 315 – 3 м; AM-ES1 – 6 м; CS3790 – 10 м; DDG-GY – 3 м
Давление анализируемой жидкости:
    – для контактного датчика, не более 1,6 МПа
    – для бесконтактного датчика, не более SI 315: 0,3 МПа; AM-ES1: 0,6 МПа; CS3790: 1,6 МПа; DDG-GY: 0,6 МПа
Материал корпуса ПП:
    – тип Н сталь 12Х18Н10Т
    – тип Т титан
Класс безопасности по НП-001-15, НП-016-05, НП-033-11 4 или 3
Степень защищённости от внешних воздействий по ГОСТ 14254-2015 IP65
Климатическое исполнение по ГОСТ 15150-69 категория УХЛ 2.1, но при Т=(-40..+50) °С; ТВ3
ПП устойчив к воздействию плесневых грибов
Температура окружающего воздуха (-40..+50)°C
Сейсмостойкость категория II по НП-031-01
Группа исполнения по устойчивости к помехам IV по ГОСТ 32137-2013
Критерий качества функционирования А
Устойчивость к воздействию радиационного излучения:
    – мощность поглощённой дозы датчика до 0,1 Гр/ч в течение одного года, макс.1,3*105 Гр;
    – электронный блок ПП стоек к воздействию интегральной поглощённой дозы ионизирующего излучения не более 150 Гр
Устойчивость к механическим воздействиям по ГОСТ 52931-2008 V2
Габаритные размеры см. здесь
Масса электронного блока ПП (без датчика) не более 2 кг
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
Количество измерительных каналов 2
Индицируемые параметры УЭП, температура на каждый канал
Тип индикатора жидкокристаллический графический, 128х64
Линия связи между ПП и ИП трёхпроводная, сечение проводов не менее 0,35 мм2
Длина линии связи не более 800 м
Параметры выходных сигналов:
    – 2 аналоговых программируемых
(0…5), (0…20), (4…20) мА (параметры выбираются программно заказчиком, предусмотрена функция билинейной шкалы)
    – 1 цифровой RS485, протокол обмена Modbus RTU
    – 4 дискретных
переключающий “сухой контакт”,
240 В, 3 А		 реле 1,2 – программируемые,
реле 3 – сигнализация ошибки (alarm),
реле 4 – управление системой очистки ЭС
Область задания уставок по УЭП и температуре во всём диапазоне измерений
Емкость архива 1 год
Интервалы архивирования 1с
Параметры режима очистки электрода:
    – период запуска очистки (0…999,9) ч
    – длительность очистки (1…9999) c;
    – время удержания, режим «Hold» (0…999) мин
Параметры питания
    – от сети переменного тока ~(100…242) В, (47…63) Гц    номинал 220 В, 50 Гц
    – от сети постоянного тока (18…36) В;    номинал 24 В (только в корпусе для настенного монтажа)
Потребляемая мощность
    – исполнение 220 не более 15 ВА
    – исполнение 24 не более 15 Вт
Исполнение корпуса настенное, щитовое
Материал корпуса:
    – настенное исполнение ABS пластик
    – щитовое исполнение алюминиевый сплав с полимерным покрытием
Степень защиты от воздействия пыли и воды по ГОСТ 14254-2015:
    – настенное исполнение IP65
    – щитовое исполнение IP54 (по передней панели)
Климатическое исполнение 15150-69: УХЛ 4.2
Температура окружающего воздуха: (+5..+50)°C
Степень защищённости от внешних воздействий по ГОСТ 14254-2015:
    – корпус ИП навесного исполнения IP65
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 N2
Габаритные размеры см. здесь
Масса: не более 1,6 кг
Наработка на отказ, не менее 20000 ч
Средний срок службы (не распространяется на рН-электроды) 10 лет

ВНИМАНИЕ! Вся представленная на сайте информация, касающаяся технических характеристик изделий, носит информационный характер, все характеристики приобретаемых изделий необходимо согласовывать с менеджерами отдела продаж ЗАО “НПП “Автоматика”.

1) Верхний предел температуры анализируемой жидкости определяется в зависимости от конкретной среды.

2) По особому заказу датчик анализатора АЖК-3122.х.АС изготавливается на температуру до 180 °С (исполнение “ВТ”).


Рисунок 1 – Внешний вид высокотемпературных датчиков удельной проводимости.

Чертежи

Рис. 1. Габаритные размеры измерительного прибора АЖК-3122.х.АС

Рис. 2 Габаритные, установочные и присоединительные размеры первичного преобразователя в НОВОМ корпусе
тип “Н”(нерж. сталь) / “Т” (титан)

Рис. 3 Габаритные, установочные и присоединительные размеры моноблочного первичного преобразователя
погружного типа
тип корпуса ПП – “Н”(нерж. сталь) / “Т” (титан)

Рис. 4 Габаритные, установочные и присоединительные размеры первичного преобразователя
погружного типа с разнесенными электронным блоком и датчиком
тип корпуса ПП – “Н”(нерж. сталь) / “Т” (титан)

Рис. 5 Первичный преобразователь анализатора АЖК-3122.х.АС с разнесёнными электронным блоком и проточным датчиком

Рис. 6 Моноблочный первичный преобразователь анализатора АЖК-3122.2 (К).АС 200…3000
с погружным индуктивным датчиком и погружной фланцевой арматурой
тип корпуса ПП – “Н”(нерж. сталь) / “Т” (титан)

Рис. 7 Первичный преобразователь анализатора АЖК-3122.2 (К).АС
с разнесенными электронным блоком и индуктивным сенсором SI 315 и
проточной ячейкой из нержавеющей стали
тип корпуса ПП – “Н”(нерж. сталь) / “Т” (титан)

Схема соединений

Рис. 1. Схема подключения первичных преобразователей к измерительному прибору АЖК-3122
щитового исполнения

Рис. 2. Схема подключения первичных преобразователей к измерительному прибору АЖК-3122
настенного исполнения
