Кондуктометр-концентратомер двухканальный с контактными датчиками

ТУ 4215-046-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

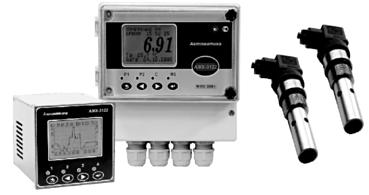

Анализаторы жидкости кондуктометрические АЖК-3122.х.П предназначены для измерения удельной электрической проводимости (УЭП) анализируемой жидкости (растворов кислот, щелочей, солей) и автоматического приведения результатов измерения к заданной температуре. Измеренное значение УЭП может быть преобразовано в удельное электрическое сопротивление (УЭС) или в концентрацию вещества в соответствии с известной зависимостью УЭП от концентрации в единицах «мг/л», «г/л», «моль/л» или «%».

Анализатор представляет собой двухканальное средство измерения удельной электрической проводимости (УЭП) и состоит из двух первичных преобразователей пассивного типа (датчиков) и двухканального измерительного прибора (ИП) щитового и настенного исполнения.

Анализатор является моноблочным и предназначен для замены двухблочных приборов АЖК-3122 в тех случаях, когда длина линии связи с датчиком не превышает 10 м.

Анализатор обеспечивает графическое представление (тренды) и цифровую индикацию значений УЭП и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Анализатор может комплектоваться гидропанелью ГП-3122П

Анализатор имеет удобное меню и снабжён архивом с временем архивирования 1 год. Анализатор имеет возможность измерять расход жидкости в комплекте с датчиком расхода, имеющим импульсный выходной сигнал.

В щитовом исполнении анализатор имеет 4 встроенных реле сигнализации, в настенном — может быть оснащён внешним блоком вывода дискретных сигналов на 8 выходов (БВД-8.2).

В исполнении «ВТ» максимальная температура анализируемой жидкости (в комплекте с датчиком ECS-ВТ) может достигать 200 ºС.

Области применения: теплоэнергетика, химическая, нефтехимическая и другие отрасли промышленности. Может использоваться в установках водоочистки и водоподготовки.

   Аксессуары:

  • арматура проточная АПН-1.4АПН-1.5;
  • арматуры магистральные АМН-1.3АМП1.3 для ECS-1.11 и ECS-1.14 (проточно-погружные);
  • гидропанель ГП-3122П;
  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4;
  • преобразователь Modbus в HART;
  • шкаф для установки анализатора, в том числе уличного исполнения с подогревом.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер

Описание

Кондуктометр-концентратомер двухканальный с контактными датчиками

ТУ 4215-046-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Анализаторы жидкости кондуктометрические АЖК-3122.х.П предназначены для измерения удельной электрической проводимости (УЭП) анализируемой жидкости (растворов кислот, щелочей, солей) и автоматического приведения результатов измерения к заданной температуре. Измеренное значение УЭП может быть преобразовано в удельное электрическое сопротивление (УЭС) или в концентрацию вещества в соответствии с известной зависимостью УЭП от концентрации в единицах «мг/л», «г/л», «моль/л» или «%».

Анализатор представляет собой двухканальное средство измерения удельной электрической проводимости (УЭП) и состоит из двух первичных преобразователей пассивного типа (датчиков) и двухканального измерительного прибора (ИП) щитового и настенного исполнения.

Анализатор является моноблочным и предназначен для замены двухблочных приборов АЖК-3122 в тех случаях, когда длина линии связи с датчиком не превышает 10 м.

Анализатор обеспечивает графическое представление (тренды) и цифровую индикацию значений УЭП и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Анализатор может комплектоваться гидропанелью ГП-3122П

Анализатор имеет удобное меню и снабжён архивом с временем архивирования 1 год. Анализатор имеет возможность измерять расход жидкости в комплекте с датчиком расхода, имеющим импульсный выходной сигнал.

В щитовом исполнении анализатор имеет 4 встроенных реле сигнализации, в настенном — может быть оснащён внешним блоком вывода дискретных сигналов на 8 выходов (БВД-8.2).

В исполнении «ВТ» максимальная температура анализируемой жидкости (в комплекте с датчиком ECS-ВТ) может достигать 200 ºС.

Области применения: теплоэнергетика, химическая, нефтехимическая и другие отрасли промышленности. Может использоваться в установках водоочистки и водоподготовки.

   Аксессуары:

  • арматура проточная АПН-1.4АПН-1.5;
  • арматуры магистральные АМН-1.3АМП1.3 для ECS-1.11 и ECS-1.14 (проточно-погружные);
  • гидропанель ГП-3122П;
  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4;
  • преобразователь Modbus в HART;
  • шкаф для установки анализатора, в том числе уличного исполнения с подогревом.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер

Технические характеристики

Наименование параметра Значение параметра
Количество измерительных каналов 2
Измеряемые параметры по каждому каналу УЭП и температура
Пределы измерения УЭП (переключение диапазонов измерения для исполнений «1» и «2» происходит автоматически):
    – АЖК-3122.1.П (0…1), (0…10), (0…100), (0…1000) мкСм/см
    – АЖК-3122.2.П (проточный датчик) (0…1); (0…10); (0…100); (0…1000) мСм/см
    – АЖК-3122.2.П (погружной датчик) (0…1), (0…10), (0…25) мСм/см
    – АЖК-3122.К.П 1)(концентратомер)
HNO3: (0…20) %;
H2SO4: (0…30) %, (30…80) %, (92…100) %;
HCl: (0…20) %, (20…40) %
NaOH: (0…15) %, (15…50) %;
KOH: (0…27,5) %, (27,5…40) %;
KCl: (0…23) %;
NaCl: (0…25) %
(раствор, диапазон и единицы измерения согласуются при заказе)
Пределы измерения удельного сопротивления:
    – АЖК-3122.1.П3 2) (0…100) МОм·см
Предел допускаемого значения основной приведённой погрешности не более ±2 %
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в пределах рабочих условий эксплуатации не более ±1,0 %
Диапазон измерений температуры анализируемой жидкости 3) (+5…+95) ºС
Максимальная температура анализируемой жидкости для исполнения “ВТ” (в комплекте с датчиком ECS-ВТ) 200 ºС
Предел допускаемого значения абсолютной погрешности при измерении температуры (не более):
    – в диапазоне температур (0…+50) °С ±0,5 °С
    – в диапазоне температур (+50…+100) °С ±1,0 °С
    – в диапазоне температур (100…150) °С ±2,0 °С
Давление анализируемой жидкости не более 1,6 МПа
Динамическая вязкость анализируемой жидкости не более 0,2 Па·с
Тип датчика УЭП 4) проточо-погружной ECS
Материал контактного датчика:
    – по умолчанию сталь 08Х18Н10Т / 12Х18Н10Т
    – по заказу 06ХН28МДТ(ЭИ-943), титан ВТ1-00, тантал
Типовая длина кабеля от датчика до ИП 5) 10 м (обязательно уточняется при заказе)
Встроенный датчик температуры термометр сопротивления
    – НСХ термометров сопротивления (ТС) задаётся программно из ряда (W при 100 °С) Pt 1.375, Pt 1.385, Pt 1.391, Cu 1.426, Cu 1.428, Ni 1.617;
    – сопротивление ТС при 0 °С (Rt0) задаётся программно 50…2000 Ом
Диапазон измерения расхода жидкости (1,0…50) л/ч
Область задания уставок по УЭП и температуре во всём диапазоне измерений
Вид термокомпенсации:
    – с учётом температурной зависимости УЭП растворов
    – с учётом температурной зависимости УЭП особо чистой воды
Тип индикатора жидкокристаллический графический, 128х64
Частота обновления индикации 2 Гц
Выходной сигнал ИП:
    – аналоговые постоянного тока
2 (0…5), (0…20), (4…20) мА
(параметры выбираются программно заказчиком)
    – цифровой интерфейс RS485, протокол обмена Modbus RTU
    – дискретные программируемые в зависимости от исполнения
         –  в анализаторе щитового исполнения 4        реле с переключающими контактами, ~240 В, 3 А
         –  в анализаторе настенного исполнения с блоком БВД-8.2
8 электромагнитные реле, до ~240 В, 3 А   или
твердотельные реле, до ~250 В, =400 В, 120 мА   или
транзисторные оптопары, до 50 В, 30 мА   или
симисторные оптопары (только для управления внешними силовыми симисторами)
         –  в анализаторе настенного исполнения без блока БВД-8.2
1 оптореле нормально разомкнутое, =100В, 150мА
(параметры реле могут быть изменены по согласованию с Заказчиком)
Интервалы записи в архив
Емкость архива 1 год
Параметры сетевого питания ~(100…240) В, (50…60) Гц
Потребляемая мощность не более 15 ВА
Материал корпуса ИП:
    – щитовое исполнение алюминиевый сплав
    – навесное исполнение ABS пластик
Степень защиты от пыли и воды по ГОСТ 14254-2015:
    – корпуса ИП щитового исполнения (по передней панели) IP54
    – корпуса ИП настенного исполнения IP65
Климатическое исполнение:
    – ИП УХЛ 4.2, но при температуре (+5…+50) °С
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008:
    – датчик V2
    – ИП N2
Габаритные размеры см. здесь
Масса: не более 1,6 кг
Средняя наработка на отказ, не менее 20000 ч
Средний срок службы 10 лет

ВНИМАНИЕ! Вся представленная на сайте информация, касающаяся технических характеристик изделий, носит информационный характер, все характеристики приобретаемых изделий необходимо согласовывать с менеджерами отдела продаж ЗАО “НПП “Автоматика”.



1) По заявке потребителя в анализаторах, предназначенных для измерения концентрации может быть установлен другой диапазон измерения в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

По заявке потребителя в анализаторах, предназначенных для измерения концентрации, показания цифрового индикатора могут быть установлены в «мг/л», «г/л», «кг/л», «моль/л» или «%» в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

По заявке потребителя анализатор концентрации может быть изготовлен для измерения концентрации растворов других веществ. При этом концентрация вычисляется анализатором по предоставленной заказчиком в опросном листе нормированной зависимости удельной электрической проводимости от концентрации этого раствора при заданной рабочей температуре.



2) Измерение может производиться в единицах удельного электрического сопротивления МОм*см;
3) Верхний предел температуры анализируемой жидкости определяется в зависимости от конкретной среды.


Рисунок 1 – Внешний вид высокотемпературных датчиков удельной проводимости.

4) Для работы в загрязнённых жидкостях могут быть применены датчики:

  • SZ 3273.1 при измерении в диапазонах (0…80) мСм/см, 80°С, 1,0 МПа
  • SZ 3300.1 при измерении в диапазонах от 200 мкСм/см до 200 мСм/см, 150°С, 1,0 МПа

5) При заказе необходимо обязательно указывать длину кабеля, поскольку она влияет на показания анализатора при измерении УЭП.
