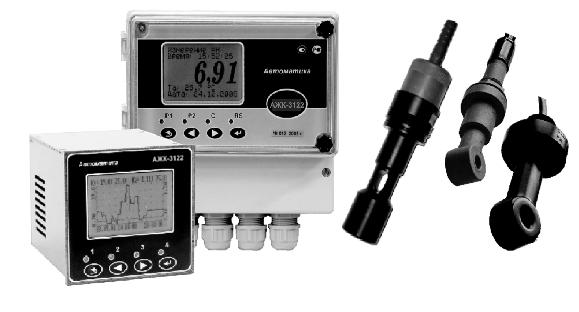

Кондуктометр-концентратомер двухканальный с индуктивными бесконтактными датчиками

ТУ 4215-046-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Кондуктометр-концентратомер (анализатор) предназначен для измерения и контроля по одному или двум каналам больших значений удельной электрической проводимости (УЭП) жидкости (растворов кислот, щелочей, солей). Измеренное значение УЭП может быть преобразовано в концентрацию вещества в соответствии с известной зависимостью УЭП от концентрации в единицах «мг/л», «г/л», «кг/л», «моль/л» или «%».

Анализатор представляет собой двухканальное средство измерения удельной электрической проводимости (УЭП) и состоит из двух первичных преобразователей пассивного типа (датчиков: бесконтактных индуктивных) и двухканального измерительного прибора (ИП).

Датчик индуктивный, бесконтактный, выполнен из материала, имеющего высокую химическую стойкость к кислотам и щелочам. Прочная конструкция и гладкая поверхность датчика, а также проточное отверстие большого диаметра обеспечивают низкую вероятность загрязнения и возможность лёгкой очистки датчика, возможность работы с загрязнёнными жидкостями.

Встроенный датчик температуры позволяет обеспечить термокомпенсированное измерение концентрации растворов.

На основе известных зависимостей между УЭП и концентрацией анализируемого компонента анализаторы могут использоваться в качестве солемеров и концентратомеров.

Анализатор обеспечивает индикацию значений УЭП и температуры как в цифровом, так и в графическом виде, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена Modbus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Анализатор имеет удобное меню и снабжён архивом с временем архивирования 1 год. Анализатор имеет возможность измерять расход жидкости в комплекте с датчиком расхода, имеющим импульсный выходной сигнал.

В щитовом исполнении анализатор имеет 4 встроенных реле сигнализации, в настенном — может быть оснащён внешним блоком вывода дискретных сигналов на 8 выходов (БВД-8.2).

Области применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая, молочная, пивоваренная и другие отрасли промышленности.

   Аксессуары:

  • арматура погружная  АПН-1.1, АПТ-1.1;
  • арматура погружная  АПП-1.1 с индуктивным датчиком AM-ES1 или SI 315;
  • арматура погружная  АПП-2.2 с индуктивным датчиком SI 315;
  • арматура проточная  АПН-1.4;
  • арматура погружная  АПН-3.3;
  • датчики индуктивные: AM-ES1, SI 315, CS3790; DDG-GY
  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4;
  • преобразователь Modbus в HART;
  • шкаф для установки анализатора, в том числе уличного исполнения с подогревом.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер
Узнать цену Консультация по продукции

Описание

Кондуктометр-концентратомер двухканальный с индуктивными бесконтактными датчиками

ТУ 4215-046-10474265-2009

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Кондуктометр-концентратомер (анализатор) предназначен для измерения и контроля по одному или двум каналам больших значений удельной электрической проводимости (УЭП) жидкости (растворов кислот, щелочей, солей). Измеренное значение УЭП может быть преобразовано в концентрацию вещества в соответствии с известной зависимостью УЭП от концентрации в единицах «мг/л», «г/л», «кг/л», «моль/л» или «%».

Анализатор представляет собой двухканальное средство измерения удельной электрической проводимости (УЭП) и состоит из двух первичных преобразователей пассивного типа (датчиков: бесконтактных индуктивных) и двухканального измерительного прибора (ИП).

Датчик индуктивный, бесконтактный, выполнен из материала, имеющего высокую химическую стойкость к кислотам и щелочам. Прочная конструкция и гладкая поверхность датчика, а также проточное отверстие большого диаметра обеспечивают низкую вероятность загрязнения и возможность лёгкой очистки датчика, возможность работы с загрязнёнными жидкостями.

Встроенный датчик температуры позволяет обеспечить термокомпенсированное измерение концентрации растворов.

На основе известных зависимостей между УЭП и концентрацией анализируемого компонента анализаторы могут использоваться в качестве солемеров и концентратомеров.

Анализатор обеспечивает индикацию значений УЭП и температуры как в цифровом, так и в графическом виде, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена Modbus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Анализатор имеет удобное меню и снабжён архивом с временем архивирования 1 год. Анализатор имеет возможность измерять расход жидкости в комплекте с датчиком расхода, имеющим импульсный выходной сигнал.

В щитовом исполнении анализатор имеет 4 встроенных реле сигнализации, в настенном — может быть оснащён внешним блоком вывода дискретных сигналов на 8 выходов (БВД-8.2).

Области применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная, пищевая, молочная, пивоваренная и другие отрасли промышленности.

   Аксессуары:

  • арматура погружная  АПН-1.1, АПТ-1.1;
  • арматура погружная  АПП-1.1 с индуктивным датчиком AM-ES1 или SI 315;
  • арматура погружная  АПП-2.2 с индуктивным датчиком SI 315;
  • арматура проточная  АПН-1.4;
  • арматура погружная  АПН-3.3;
  • датчики индуктивные: AM-ES1, SI 315, CS3790; DDG-GY
  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4;
  • преобразователь Modbus в HART;
  • шкаф для установки анализатора, в том числе уличного исполнения с подогревом.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер

Технические характеристики

Наименование параметра Значение параметра
Количество измерительных каналов 2
Измеряемые параметры по каждому каналу УЭП и температура
Диапазон измерений УЭП в зависимости от типа ПП (задаётся программно):
    – АЖК-3122.2.П.И (0…10), (0…100), (0…1000) мСм/см
    – АЖК-3122.К.П.И 1)
HNO3: (0…20) %;
H2SO4: (0…30) %, (30…80) %, (92…100) %;
HCl: (0…20) %, (20…40) %
NaOH: (0…15) %, (15…50) %;
KOH: (0…27,5) %, (27,5…40) %;
KCl: (0…23) %;
NaCl: (0…25) %		 (раствор, диапазон и единицы измерения согласуются при заказе)
Предел допускаемого значения основной приведённой погрешности:
Предел допускаемого значения основной приведённой погрешности не более ±2 %
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в пределах рабочих условий эксплуатации не более ±1,0 %
Диапазон измерений температуры анализируемой среды (в зависимости от датчика):
    – SI 315 (+5…+80) °С
    – AM-ES1 (+40…+105) °С
    – CS3790 (-20…+130) °С
    – DDG-GY (0…+100) °С
Предел допускаемого значения абсолютной погрешности при измерении температуры, не более:
    – в диапазоне (0…50) °С ±0,5 °С
    – в диапазоне (50…100) °С ±1,0 °С
Температура приведения для термокомпенсации 2) в соответствии с заказом (по умолчанию 25 ºС)
Встроенный датчик температуры термометр сопротивления
    – НСХ термометров сопротивления (ТС) задаётся программно из ряда (W при 100 °С) Pt 1.375, Pt 1.385, Pt 1.391, Cu 1.426, Cu 1.428, Ni 1.617;
Давление анализируемой жидкости (в зависимости от датчика), не более, МПа:
    – SI 315 0,3
    – AM-ES1 0,6
    – CS3790 1,6
    – DDG-GY 0,6
Тип датчика ПП индуктивный бесконтактный
Материал датчика: SI 315 – PVDF; AM-ES1 – PP; CS3790 – PFA; DDG-GY – PFA
Типовая длина кабеля от датчика до измерительного прибора (ИП), м:
    – SI 315 3
    – AM-ES1 6
    – CS3790 10
    – DDG-GY 3
Диапазон измерения расхода жидкости (1,0…50) л/ч
Тип индикатора жидкокристаллический графический, 128х64
Частота обновления индикации 2 Гц
Выходной сигнал ИП:
    – аналоговые постоянного тока
2 (0…5), (0…20), (4…20) мА
(параметры выбираются программно заказчиком)
    – цифровой интерфейс RS485, протокол обмена Modbus RTU
    – дискретные программируемые в зависимости от исполнения
         –  в анализаторе щитового исполнения 4        реле с переключающими контактами, ~240 В, 3 А
         –  в анализаторе настенного исполнения с блоком БВД-8.2
8 электромагнитные реле, до ~240 В, 3 А   или
твердотельные реле, до ~250 В, =400 В, 120 мА   или
транзисторные оптопары, до 50 В, 30 мА   или
симисторные оптопары (только для управления внешними силовыми симисторами)
         –  в анализаторе настенного исполнения без блока БВД-8.2
1 оптореле нормально разомкнутое, =300В, 100мА
(параметры реле могут быть изменены по согласованию с Заказчиком)
Интервалы записи в архив 1с
Емкость архива 1 год
Материал корпуса ИП:
    – щитовое исполнение алюминиевый сплав
    – настенное исполнение ABS пластик
Параметры сетевого питания ~220 В, 50 Гц
Потребляемая мощность не более 15 ВА
Климатическое исполнение:
    – датчика УХЛ 2.1, но при температуре (-40…+50) ºС
    – ИП УХЛ 4.2, но при температуре (+5…+50) ºС
Степень защищённости от внешних воздействий по ГОСТ 14254-2015:
    – датчика IP68
    – корпуса ИП щитового исполнения (по передней панели) IP54
    – корпуса ИП настенного исполнения IP65
Устойчивость к механическим воздействиям по ГОСТ Р 52931:
    – датчика V2
    – ИП N2
Габаритные размеры см. здесь
Масса: не более 1,6 кг
Средняя наработка на отказ, не менее 20000 ч
Средний срок службы 10 лет

ВНИМАНИЕ! Вся представленная на сайте информация, касающаяся технических характеристик изделий, носит информационный характер, все характеристики приобретаемых изделий необходимо согласовывать с менеджерами отдела продаж ЗАО “НПП “Автоматика”.

Примечания:

1) По заявке потребителя в анализаторах, предназначенных для измерения концентрации может быть установлен другой диапазон измерения в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

По заявке потребителя в анализаторах, предназначенных для измерения концентрации, показания цифрового индикатора могут быть установлены в «мг/л», «г/л», «кг/л», «моль/л» или «%» в соответствии с нормируемой зависимостью между УЭП и концентрацией анализируемого компонента в растворе.

По заявке потребителя анализатор концентрации может быть изготовлен для измерения концентрации растворов других веществ. При этом концентрация вычисляется анализатором по предоставленной заказчиком в опросном листе нормированной зависимости удельной электрической проводимости от концентрации этого раствора при заданной рабочей температуре.



2) Температура приведения (ºС) и температурный коэффициент (% на ºС) устанавливаются программно.

Чертежи

Рис. 1. Габаритные и монтажные размеры измерительного прибора АЖК-3122.х.П.И щитового монтажа,
IP54 по передней панели

Рис. 2. Габаритные размеры измерительного прибора АЖК-3122.х.П.И настенного монтажа, пластиковый, IP65

Рис. 3. Габаритные и монтажные размеры индуктивных датчиков
(параметры см. основные технические характеристики)

Рис. 4. Варианты установки на проток индуктивного датчика типа SI 315

   Варианты арматур:

  • арматура погружная  АПН-1.1, АПТ-1.1;
  • арматура погружная  АПП-1.1 с индуктивным датчиком AM-ES1 или SI 315;
  • арматура погружная  АПП-2.2 с индуктивным датчиком SI 315;
  • арматура проточная  АПН-1.4;
  • арматура погружная  АПН-3.3;
  • арматура магистральная  АПН-3.3;

Рис. 5. Варианты установки индуктивных датчиков на проточные и погружные арматуры.

Рис. 6. Варианты монтажа индуктивных датчиков:

а) в пластиковую трубу (А > 15 мм);
б) в металлическую трубу (А > 15 мм);
в) SI315 –    в проточную металлическую ячейку (В > 15 мм).

Схема соединений

Рис. 1. Схема внешних соединений анализатора в корпусе ИП щитового исполнения

Рис. 2. Схема внешних соединений анализатора в корпусе ИП настенного исполнения с блоком БВД-8.2

Рис. 3. Схема внешних соединений анализатора в корпусе ИП настенного исполнения
с одним дискретным выходом (оптореле)

Рис. 4. Включение приборов с интерфейсом RS-485 в локальную сеть
