Описание

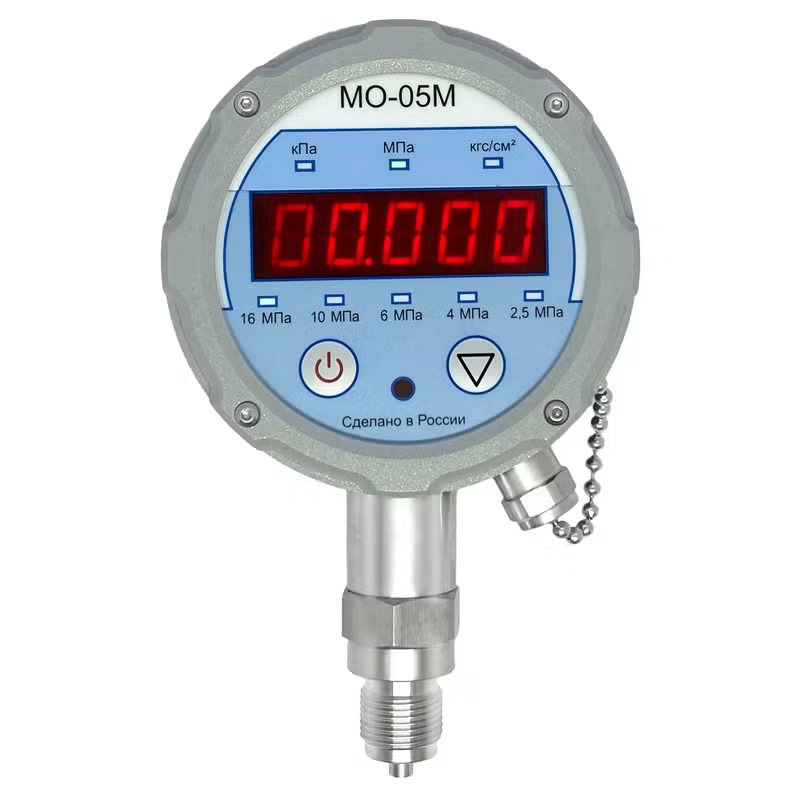

Манометры цифровые МО-05 М предназначены для точных измерений с индикацией текущих измеренных значений на цифровом табло: избыточного давления жидкостей и газов, разряжения газов.
Область применения: сфера государственного регулирования обеспечения единства измерений: передача размера единиц давления при поверке, калибровке и испытаниях средств измерения давления.
Манометр МО-05 М комплектуется ограничительным клапаном ОК-5.
Исполнение
- Исполнение 1: светодиодный дисплей, съемная измерительная часть, приведенная погрешность
- Исполнение 2: светодиодный дисплей, стационарная измерительная часть типа «Улитка», приведенная погрешность
- Исполнение 3: светодиодный дисплей, несъемная измерительная часть, приведенная погрешность
- Исполнение 4: ЖК-дисплей, стационарная измерительная часть типа «Улитка», приведенная погрешность
- Исполнение 5: ЖК-дисплей, съемная измерительная часть, приведенная погрешность
- Исполнение 6: ЖК-дисплей, несъемная измерительная часть, приведенная погрешность
- Исполнение 7: ЖК-дисплей, несъемная измерительная часть, относительная погрешность
- Исполнение 8: ЖК-дисплей, съемная измерительная часть, относительная погрешность
Технические характеристики
Диаметр корпуса
108 мм
Класс точности
0,02 / 0,025 / 0,05 / 0,1 / 0,15 / 0,25 / 0,4
Единицы измерения
мм. рт. ст. / Па / кПа / МПа / кгс/см2
Диапазон показаний давлений*
| Избыточное давление |
0…16 МПа / 0…60 МПа / 0…100 МПа |
| Давление избыточное-разряжения |
-2…+2 кПа / -6…+6 кПа / -10…+10 кПа / -40…+40 кПа / -0,1…0,25 МПа / -0,1…2,5 МПа |
* — каждый из манометров имеет до 6 выделенных поддиапазонов давления, а также возможность выбора нескольких единиц измерения, что позволяет использовать один прибор вместо нескольких обычных манометров точных измерений.
Климатическое исполнение
| Х0* |
УХЛ 3.1 (+18…+28 ˚С) |
| Х1 |
УХЛ 3.1 (+5…+50 ˚С) |
| Х2 |
УХЛ 3.1 (-10…+50 ˚С) |
| Х3 |
УХЛ 3.1 (-30…+70 ˚С) |
* — для манометров с основной погрешностью менее 0,1% и манометров с пределами ±2 кПа, ±6 кПа, ±10 кПа
Корпус
IP65, сплав алюминия Д16Т
Штуцер
Нержавеющая сталь AISI304
Присоединение
Радиальное
Резьба присоединения
M20×1,5
Питание
— 3 литиевые батарейки формата АА, напряжение 1,5В (время работы от батареек — до 300 ч)
— внешний источник питания
Вес
0,8 кг
Межповерочный интервал
| Интервал |
Класс точности |
| 1 год |
0,02 / 0,025 / 0,05 |
| 2 года |
0,1 / 0,15 / 0,25 / 0,4 |
