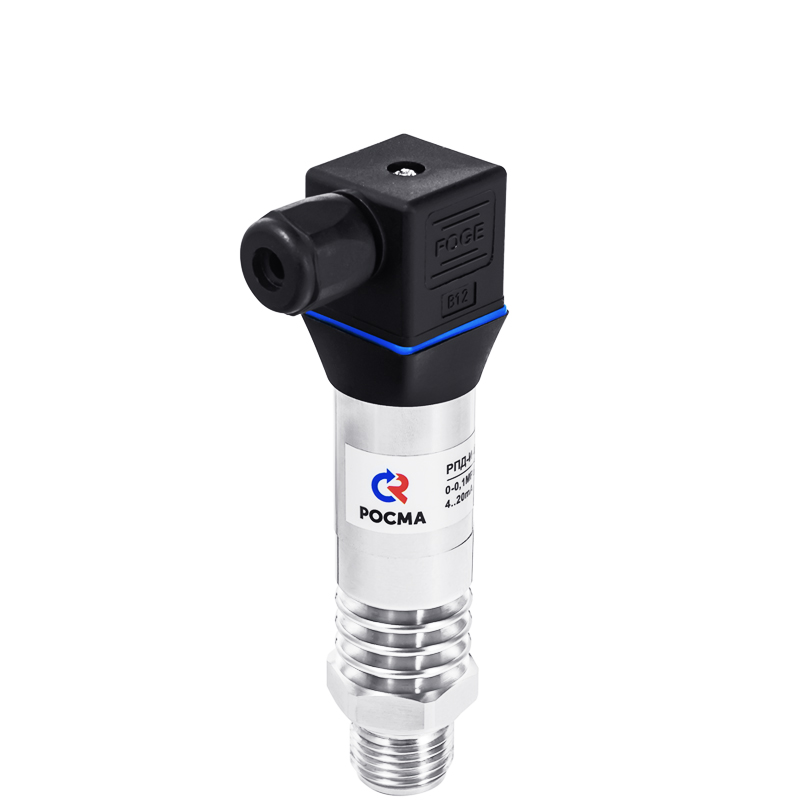

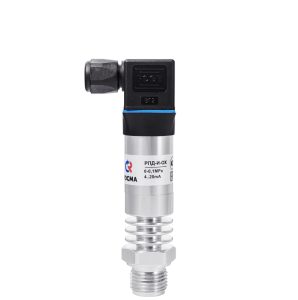

Тип РПД-И-ОХ. Предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.
Измеряемые среды — не кристаллизующиеся горячие жидкости, газы и пары, неагрессивные к нержавеющей стали.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Тип РПД-И-ОХ. Предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.
Измеряемые среды — не кристаллизующиеся горячие жидкости, газы и пары, неагрессивные к нержавеющей стали.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Класс точности
0,5
Диапазон измерений давлений, МПа
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
Предельное давление перегрузки
200% от ВПИ, кроме РПД-И-ОХ 0…100 МПа
Диапазон рабочих температур, °C
Окружающая среда:
−40…+100
Измеряемая среда:
−40…+150 (для жидкостей)
−40…+100 (для газов и паров)
Выходной сигнал, мА
4…20
Напряжение питания, В
12…36
Потребляемая мощность, Вт
Не более 1
Время отклика, мс
≤5
Корпус и штуцер
IP65, нержавеющая сталь 08Х17Н13М2
Электрическое присоединение
Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)
Резьба присоединения
G½ или М20×1,5
Межповерочный интервал
5 лет
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
Техническая документация
НСРП. 421262.001ТУ
ГОСТ 22520-85
Датчики давления РПД-И-ОХ
| Тип | Класс точности | Выходной сигнал | Диапазон измерений давлений, МПа | Резьба присоединения |
| РПД-И-ОХ | 0,5 | 4…20 мА | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | G½ / М20×1,5 |
| 0…10 / 16 / 25 / 40 / 60 | ||||
| 0…100 |
Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.
Для защиты чувствительного элемента датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Помимо прямого монтажа датчика давления с разделителем сред, возможен вариант объединения через соединительный рукав длиной до 5м.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
