Тип РПД-И-ФМ, модель с11. Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.

Наличие дополнительного уплотнения на модели с11 позволяет использовать датчики для измерения вязких, загрязненных или кристаллизующихся сред, которые могут забить канал давления обычного технологического соединения.

Благодаря конструкции модели мембрана датчика может быть промыта или пропарена.

Область применения: пищевая и фармацевтическая промышленность.

Узнать цену Консультация по продукции

Описание

Тип РПД-И-ФМ, модель с11. Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.

Наличие дополнительного уплотнения на модели с11 позволяет использовать датчики для измерения вязких, загрязненных или кристаллизующихся сред, которые могут забить канал давления обычного технологического соединения.

Благодаря конструкции модели мембрана датчика может быть промыта или пропарена.

Область применения: пищевая и фармацевтическая промышленность.

Технические характеристики

Класс точности

0,5

Диапазон измерений давлений, МПа

РПД-И-ФМ c11 G½ 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
G1 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10

Диапазон рабочих температур, °C

Окружающая среда: −10…+100
Измеряемая среда: −10…+100

Выходной сигнал, мА

4…20

Напряжение питания, В

12…36

Потребляемая мощность, Вт

Не более 1

Время отклика, мс

≤5

Корпус и штуцер

IP65, нержавеющая сталь 08Х17Н13М2

Электрическое присоединение

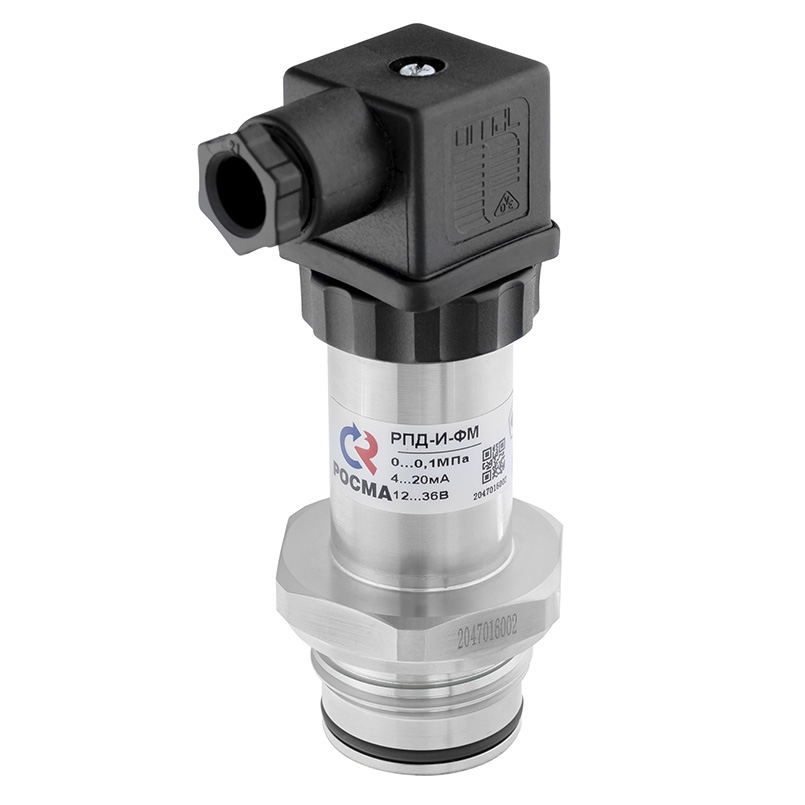

Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)
Разъем М12х1 (4 pin) пластик*
* — под заказ

Резьба присоединения

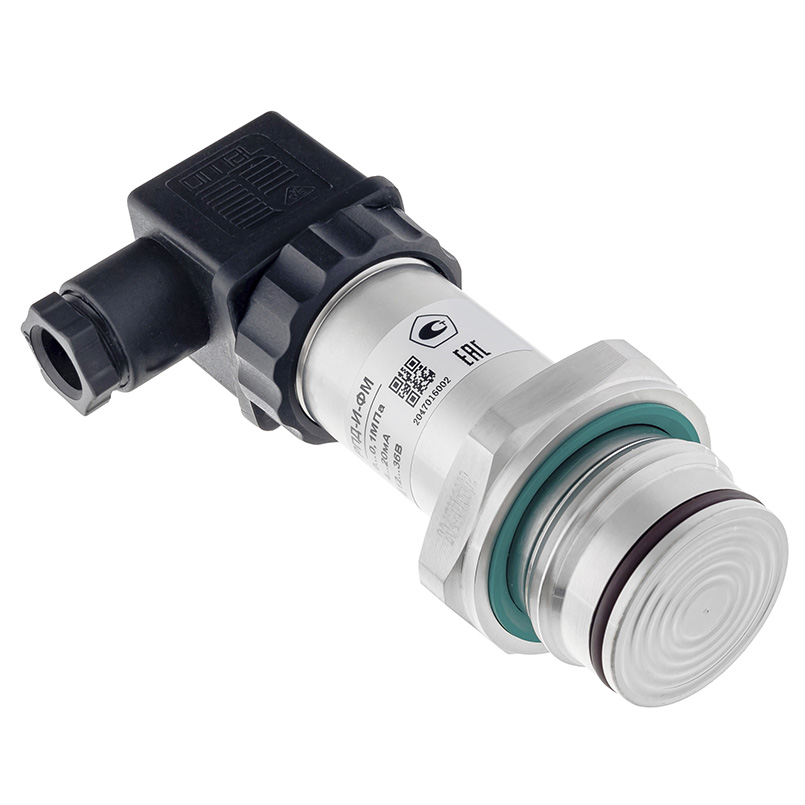

G½; G1 – фронтальная мембрана с уплотнением по торцу

Межповерочный интервал

5 лет

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

НСРП. 421262.001ТУ
ГОСТ 22520–85



Варианты исполнения

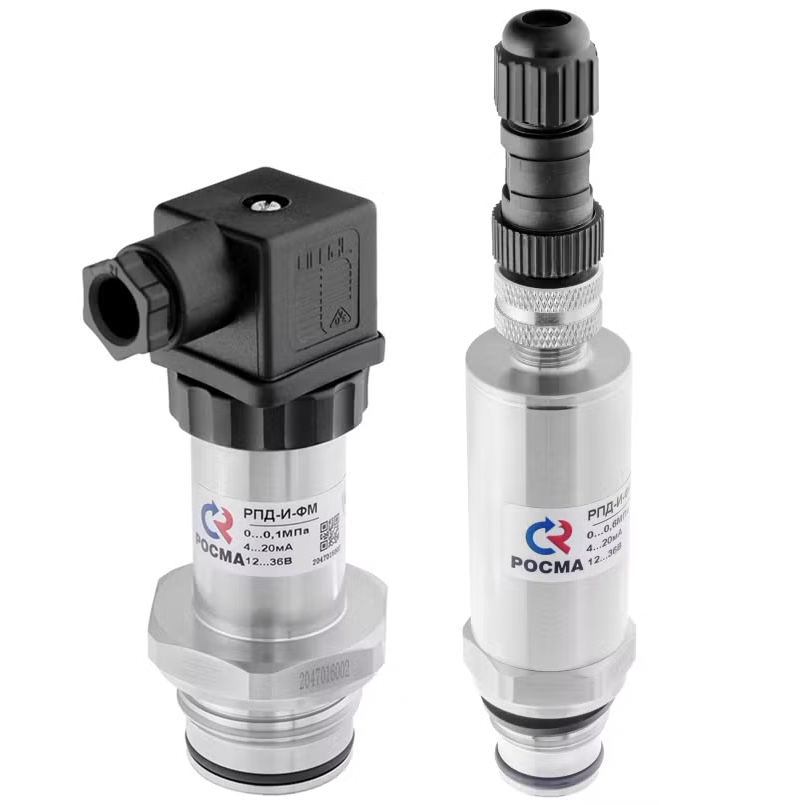

Датчики давления РПД-И-ФМ, модель с11

Тип Класс точности Выходной сигнал Диапазон измерений давлений, МПа Резьба присоединения
РПД-И-ФМ c11 0,5 4…20 мА 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 G½
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 G1

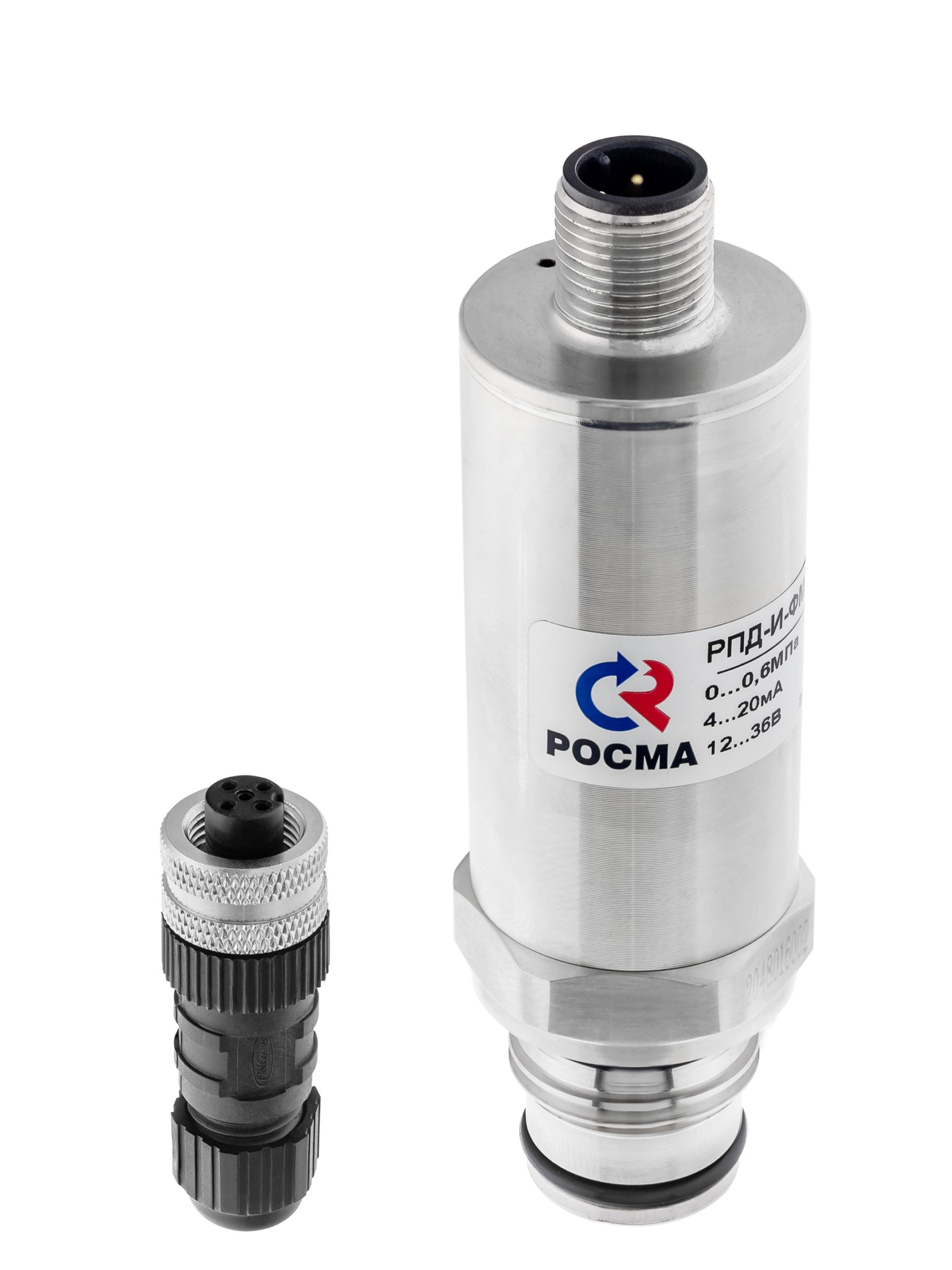

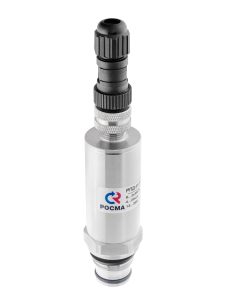

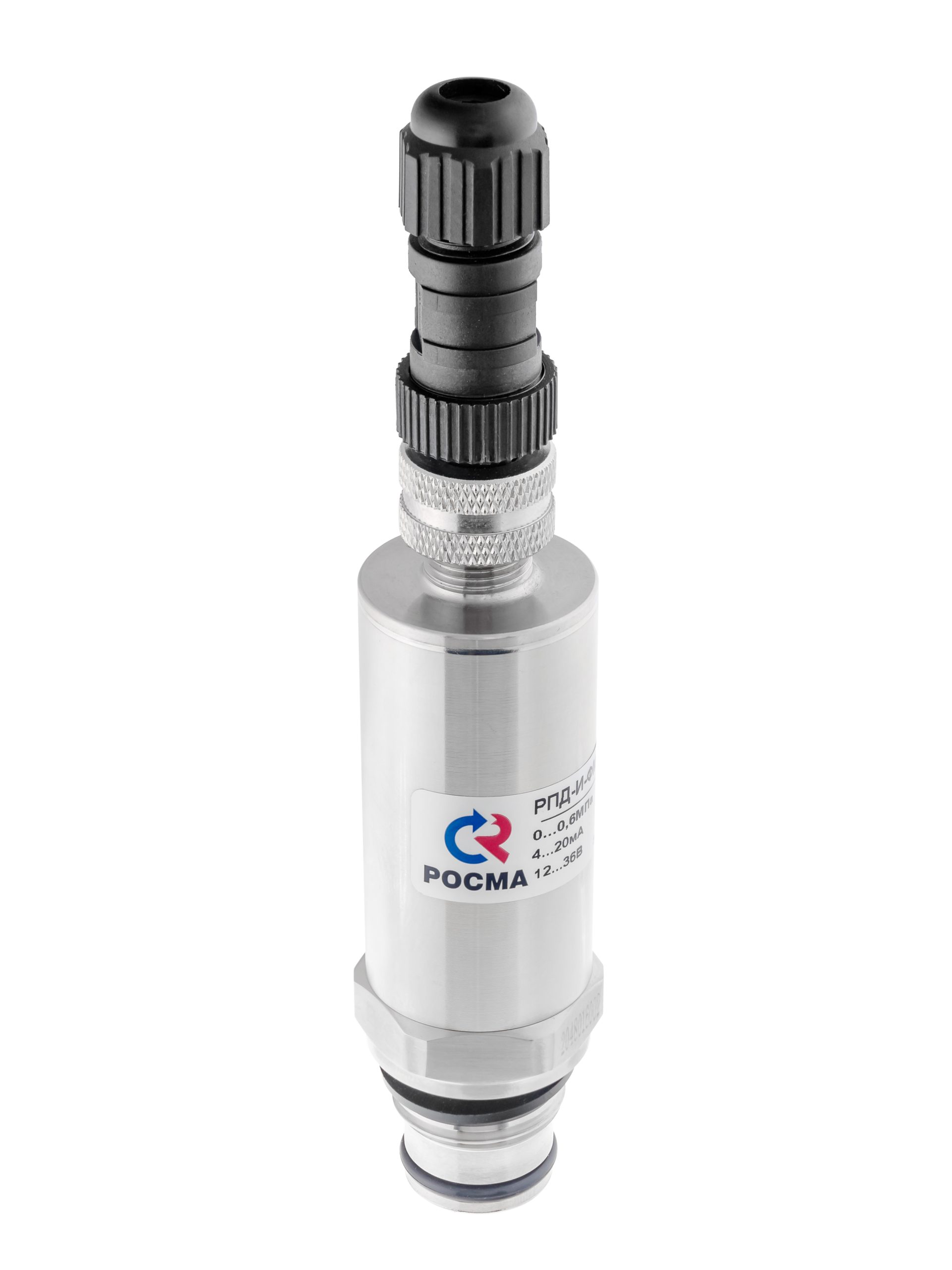

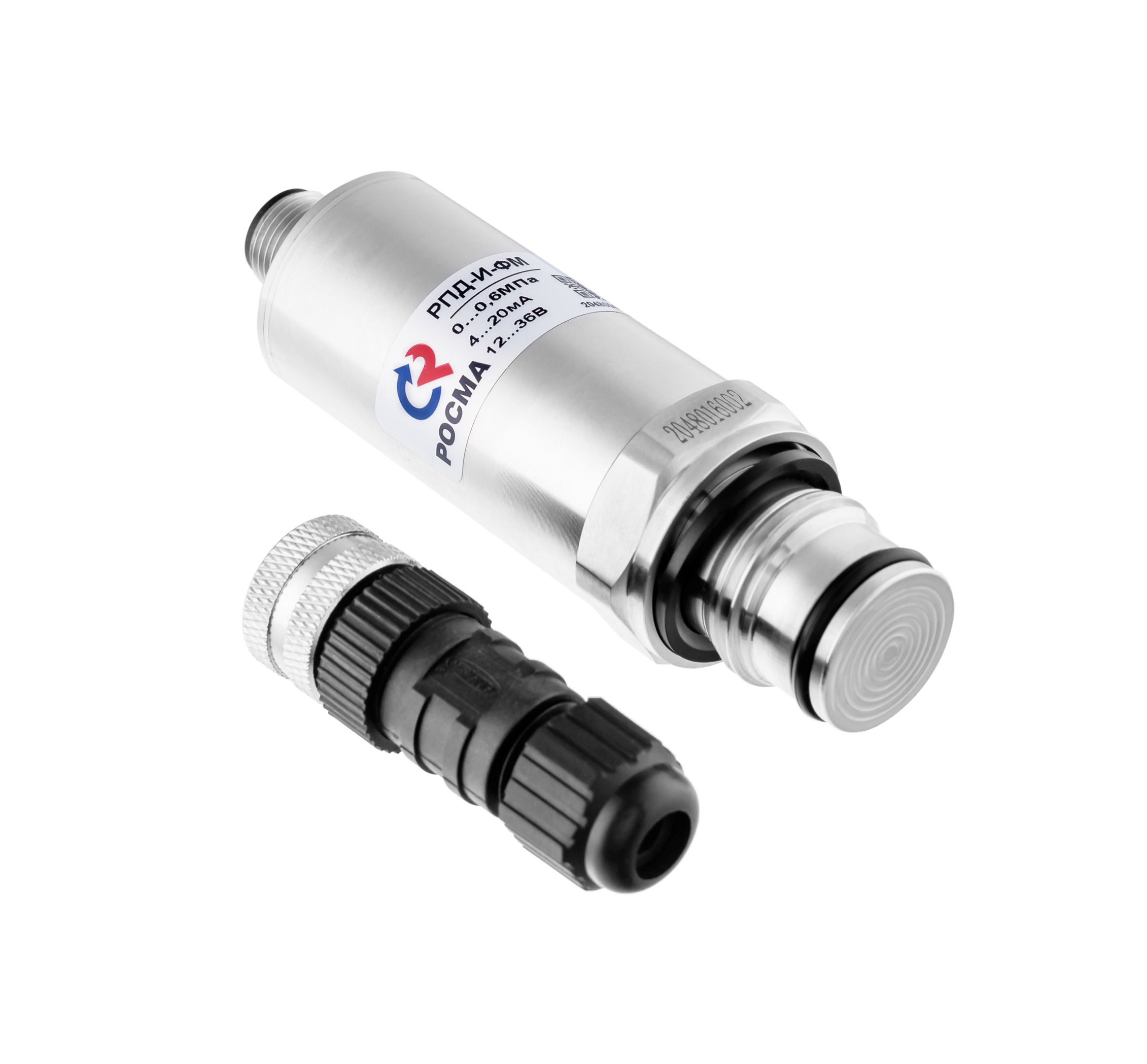

РПД-И-ФМ с11 разъем М12х1 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 G½
0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 G1



Чертежи

Основные размеры (мм), вес (кг)
Тип D L b b1 b2 h S S1 d1 G Вес
РПД-И-ФМ c11 27 21 50 111 34 82 27 16 7,2 G½ 0,14
106 75 41 G1 0,30
РПД-И-ФМ c11 разъем М12х1 – 138 – 62 27 15 5 G½ 0,13
140 65 41 G1 0,29

Монтаж и эксплуатация



Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.

Для установки датчиков с фронтальной мембраной рекомендуется использовать бобышки №22 или 23, которые позволяют осуществить монтаж заподлицо.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
