Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

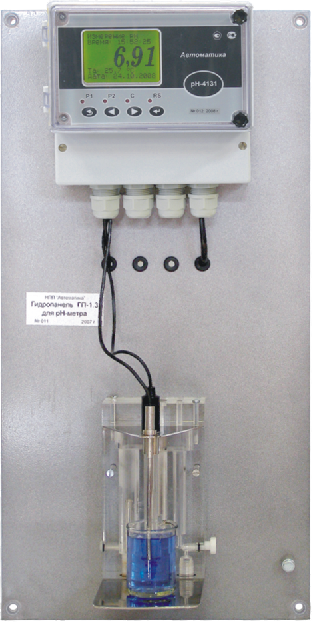

Гидропанели ГП-4131 и ГП-4122 предназначены для предварительной подготовки анализируемой жидкости: фильтрации и установки номинального значения и стабилизации расхода в измерительной ячейке, в которой размещаются комбинированный рН- или ОВП-электрод и датчик температуры, обеспечения помехозащищённости измерений, а также для настройки рН-метра по буферным растворам.

Гидропанель устанавливается вблизи контролируемого объекта, либо в местах подвода анализируемой жидкости от контролируемого объекта.

На гидропанель устанавливается рН-метр. Гидропанели могут оснащаться электронным расходомером жидкости (опция).

Гидропанель ГП-4131 имеет два варианта исполнения:

  • ГП-4131 – с ручной градуировкой;
  • ГП-4131.2 – с бездемонтажной градуировкой;
  • ГП-4131.4 – для систем водоснабжения.

Гидропанель ГП-4122 имеет два варианта исполнения:

  • ГП-4122.1 – с одной ячейкой;
  • ГП-4122.2 – с двумя ячейками;

Области применения: совместно с рН-метром может применяться в таких отраслях промышленности как атомная энергетика, теплоэнергетика, химическая, нефтехимическая и других.

Узнать цену Консультация по продукции

Описание

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Гидропанели ГП-4131 и ГП-4122 предназначены для предварительной подготовки анализируемой жидкости: фильтрации и установки номинального значения и стабилизации расхода в измерительной ячейке, в которой размещаются комбинированный рН- или ОВП-электрод и датчик температуры, обеспечения помехозащищённости измерений, а также для настройки рН-метра по буферным растворам.

Гидропанель устанавливается вблизи контролируемого объекта, либо в местах подвода анализируемой жидкости от контролируемого объекта.

На гидропанель устанавливается рН-метр. Гидропанели могут оснащаться электронным расходомером жидкости (опция).

Гидропанель ГП-4131 имеет два варианта исполнения:

  • ГП-4131 – с ручной градуировкой;
  • ГП-4131.2 – с бездемонтажной градуировкой;
  • ГП-4131.4 – для систем водоснабжения.

Гидропанель ГП-4122 имеет два варианта исполнения:

  • ГП-4122.1 – с одной ячейкой;
  • ГП-4122.2 – с двумя ячейками;

Области применения: совместно с рН-метром может применяться в таких отраслях промышленности как атомная энергетика, теплоэнергетика, химическая, нефтехимическая и других.

Технические характеристики

Наименование параметра Значение параметра
Измерительная ячейка проточная
Основные материалы, контактирующие с анализируемой жидкостью
    – ГП-4131 сплав алюминия
    – ГП-4131.2, ГП-4131.4, ГП-4122.1, ГП-4122.2 12Х18Н10Т
Анализируемая жидкость
    – ГП-4131, ГП-4131.2, ГП-4122.1, ГП-4122.2 чистый водный раствор без взвесей
    – ГП-4131.4 речная вода
Значение расхода на входе (10…30) л/ч
Температура анализируемой жидкости (+5…+50) ºС
Масса не более 7,5 кг

Чертежи

Рис. 1. Гидропанель ГП-4131:
1 – рН-метр; 2 – панель; 3 – ячейка; 4 – электрод; 5 – ротаметр; 6 – фильтр; 7 – регулировочный вентиль.

Рис. 2. Гидропанель ГП-4131.2 для рН-метра с бездемонтажной градуировкой:
1 — рН-метр; 2 — панель; 3 — ячейка;4 — электрод; 5 — расходомер;
6 — емкость для буферных растворов; 7 — регулировочный вентиль.

Рис. 3. Гидропанель ГП-4131.4 для рН-метра:
1 — Монтажная панель, 2 — рН-метр, 3 — Входной штуцер, 4 — Кран ввода пробы, 5 — Воронка,
6 — Измерительная ячейка, 7 — pH-электрод, 8 — Вентиль слива, 9 — Выходной штуцер, 10 — Клемма заземления
11 — Бачок для буферного раствора, 12 — Подставка для бачка, 13 – Гайка зажимная, 14 – Кран сброса

Рис. 3. Гидропанель ГП-4122.1:
1 – рН-метр; 2 – панель; 3 – ячейка; 4 – электрод; 5 – ротаметр; 6 – фильтр; 7 – регулировочный вентиль.

Рис. 4. Гидропанель ГП-4122.2 с двумя ячейками.
