Гильза под сварку, предназначена для защиты датчиков температуры от воздействия давления рабочей среды, а также дает возможность производить их замену без нарушения герметизации.

Пример для записи при заказе: ГЗ202-d6-P16-(M16)-H100-M01
– ГЗ202 – модель гильзы;
– d6 – диаметр устанавливаемого в гильзу датчика, мм;
– P16 – номинальное давление МПа;
– (M16) – резьба под датчик, М16х1,5;
– H100 – длина погружной части датчика и гильзы, мм;
– M01 – материал гильзы, 12Х18Н10Т;
Узнать цену Консультация по продукции

Описание

Гильза под сварку, предназначена для защиты датчиков температуры от воздействия давления рабочей среды, а также дает возможность производить их замену без нарушения герметизации.

Пример для записи при заказе: ГЗ202-d6-P16-(M16)-H100-M01
– ГЗ202 – модель гильзы;
– d6 – диаметр устанавливаемого в гильзу датчика, мм;
– P16 – номинальное давление МПа;
– (M16) – резьба под датчик, М16х1,5;
– H100 – длина погружной части датчика и гильзы, мм;
– M01 – материал гильзы, 12Х18Н10Т;

Технические характеристики

    • Материал гильзы:12Х18Н10Т
  • Диаметр термопары:6 мм или 10 мм.
  • Длина погружной части датчика и игльзы: от 50 до 3150 мм
  • Резьба под датчик:М16Х1,5, М20Х1,5, М22Х1,5, G1/2 (по заказу)

Подробное описание

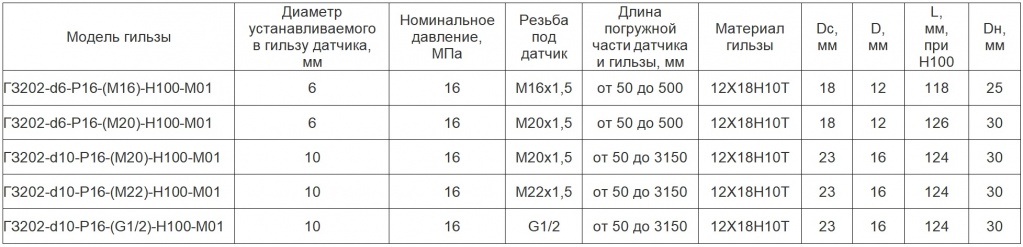

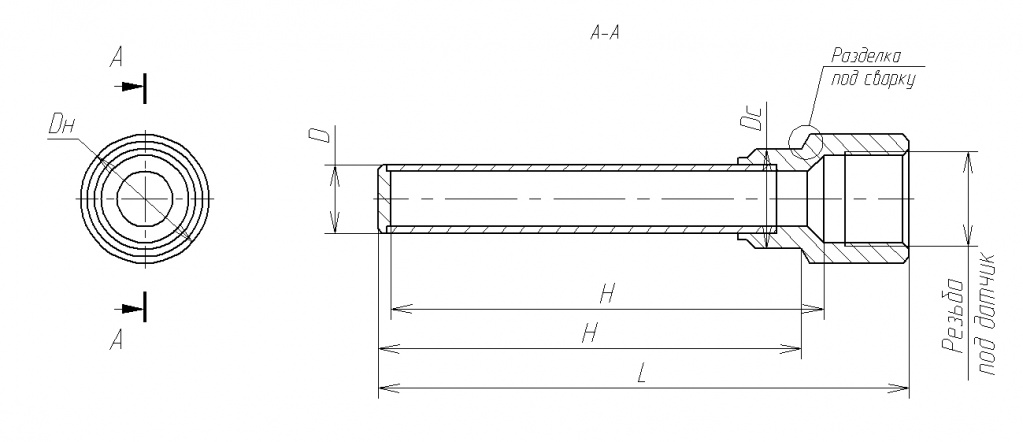

Гильза под сварку, предназначена для защиты датчиков температуры от воздействия давления рабочей среды, а также дает возможность производить их замену без нарушения герметизации. Монтаж гильзы осуществляет заказчик с применением сварки. Возможные варианты исполнения приведены в таблице, длина погружной части датчика и гильзы “H” выбирается заказчиком:

08. ГЗ202.jpg
09. ГЗ202.jpg

Материалы

3D_Гильза_ГЗ202.rar 279.1 Kb скачать
