ТУ 4212-089-10474265-2007

Код ОКПД-2 26.51.52.130

Код ТН ВЭД ЕАЭС 9026 20 200 0

Измерители предназначены для измерения давления (уровня или объёма) вязких, маловязких сред, находящихся в резервуарах без избыточного давления или закрытых резервуарах с избыточным давлением, индикации его на цифровом табло, преобразования измеренного уровня (или объёма) в аналоговый выходной сигнал постоянного тока и сигнализации о выходе измеренного уровня (или объёма) за пределы заданных значений, а также передачи данных в локальную сеть Modbus. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Измерители состоят из передающего преобразователя ПП (модель 2170) и измерительного прибора ИП (модель 2171). ПП состоит из датчика давления, арматуры (линии связи) и измерительного преобразователя давления (ИПД). ИП имеет единую конструкцию и функциональные возможности для всех модификаций измерителей. Связь между ПП и ИП двухпроводная.

Измеритель является программируемым в части настроек фильтра, выбора режима измерения, диапазона индикации, преобразования измеренного давления в уровень или в объём, преобразования измеренного параметра в выходной токовый сигнал и выбора диапазона его изменения, настроек дискретных выходов и параметров цифрового интерфейса.

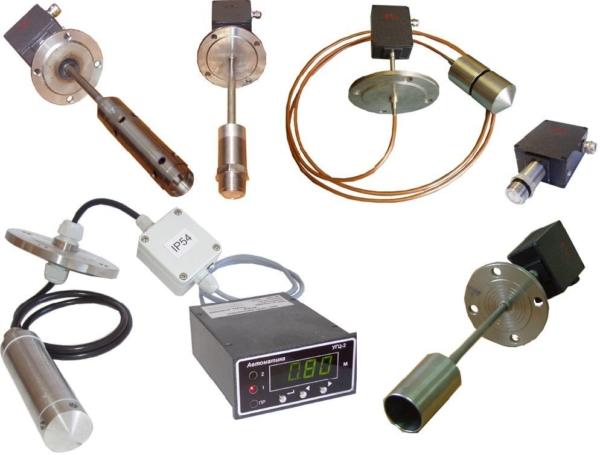

В зависимости от исполнения передающего преобразователя измеритель имеет пять моделей (подробнее о моделях см. здесь):

  • УГЦ-1.1 – погружной, колокольного типа, соединение колокола с корпусом преобразователя давления выполнено трубкой из стали 12Х18Н10Т;
  • УГЦ-1.2 – погружной, колокольного типа, соединение колокола с корпусом преобразователя давления выполнено медной трубкой;
  • УГЦ-1.3 – врезной в резервуар посредством бобышки;
  • УГЦ-1.4 – погружной, связь ПП с атмосферой и ИП осуществляется посредством гидрометрического кабеля через клеммную коробку;
  • УГЦ-1.5 – погружной датчик, связь корпуса датчика с преобразователем давления осуществляется посредством стальной трубки 12Х18Н10Т с электрическим кабелем внутри.



   Измерители УГЦ-1.1.Д, УГЦ-1.2.Д с дифференциальным преобразователем (индекс «Д») устанавливаются на закрытых резервуарах с избыточным давлением до 70 кПа.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер

Аксессуары:

  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4;
  • преобразователь Modbus в HART.
Узнать цену Консультация по продукции

Описание

ТУ 4212-089-10474265-2007

Код ОКПД-2 26.51.52.130

Код ТН ВЭД ЕАЭС 9026 20 200 0

Измерители предназначены для измерения давления (уровня или объёма) вязких, маловязких сред, находящихся в резервуарах без избыточного давления или закрытых резервуарах с избыточным давлением, индикации его на цифровом табло, преобразования измеренного уровня (или объёма) в аналоговый выходной сигнал постоянного тока и сигнализации о выходе измеренного уровня (или объёма) за пределы заданных значений, а также передачи данных в локальную сеть Modbus. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Измерители состоят из передающего преобразователя ПП (модель 2170) и измерительного прибора ИП (модель 2171). ПП состоит из датчика давления, арматуры (линии связи) и измерительного преобразователя давления (ИПД). ИП имеет единую конструкцию и функциональные возможности для всех модификаций измерителей. Связь между ПП и ИП двухпроводная.

Измеритель является программируемым в части настроек фильтра, выбора режима измерения, диапазона индикации, преобразования измеренного давления в уровень или в объём, преобразования измеренного параметра в выходной токовый сигнал и выбора диапазона его изменения, настроек дискретных выходов и параметров цифрового интерфейса.

В зависимости от исполнения передающего преобразователя измеритель имеет пять моделей (подробнее о моделях см. здесь):

  • УГЦ-1.1 – погружной, колокольного типа, соединение колокола с корпусом преобразователя давления выполнено трубкой из стали 12Х18Н10Т;
  • УГЦ-1.2 – погружной, колокольного типа, соединение колокола с корпусом преобразователя давления выполнено медной трубкой;
  • УГЦ-1.3 – врезной в резервуар посредством бобышки;
  • УГЦ-1.4 – погружной, связь ПП с атмосферой и ИП осуществляется посредством гидрометрического кабеля через клеммную коробку;
  • УГЦ-1.5 – погружной датчик, связь корпуса датчика с преобразователем давления осуществляется посредством стальной трубки 12Х18Н10Т с электрическим кабелем внутри.



   Измерители УГЦ-1.1.Д, УГЦ-1.2.Д с дифференциальным преобразователем (индекс «Д») устанавливаются на закрытых резервуарах с избыточным давлением до 70 кПа.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер

Аксессуары:

  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4;
  • преобразователь Modbus в HART.

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерений, кг/см2 (метров водяного столба): настраивается потребителем
    –  УГЦ-1.1 0…0,04; 0…0,06; 0…0,10; 0…0,16; 0…0,20; 0…0,25; 0…0,30
(0…0,4; 0…0,6; 0…1,0; 0…1,6; 0…2,0; 0…2,5; 0…3,0)
    –  УГЦ-1.2 0…0,4; 0…0,6; 0…0,8; 0…1,0; 0…1,2
(0…4; 0…6; 0…8; 0…10; 0…12)
    –  УГЦ-1.3 до 0…1,6
(до 0…16)
    –  УГЦ-1.4 от 0…0,1 до 0…6,0
(от 0…1 до 0…60)
    –  УГЦ-1.5 0…0,04; 0…0,06; 0…0,10; 0…0,16; 0…0,20; 0…0,25; 0…0,30
(0…0,4; 0…0,6; 0…1,0; 0…1,6; 0…2,0; 0…2,5; 0…3,0)
Температура рабочей среды:
    – УГЦ-1.1, УГЦ-1.2 (–40… +125) °С
    – УГЦ-1.3, УГЦ-1.4 , УГЦ-1.5 (–25… +80) °С
Вязкость рабочей среды, не более 2,0 Па·с
Плотность рабочей среды (400…2200) кг/м3
Избыточное давление (только для УГЦ-1.1 и УГЦ-1.2), не более 70 кПа
Аналоговый выходной сигнал ПП (4…20) мА
Аналоговый выходной сигнал ИП (0…5) мА, (0…20) мА или (4…20) мА
Дискретные выходы ИП, тип:
    – или переключающий «сухой контакт» ~240 В, 3 А или =30 В, 3 А
    – или замыкающее твердотельное реле ~240 В, 120 мА или =300 В, 120 мА
    – или замыкающая транзисторная оптопара =50 В, 30 мА
    – или замыкающая симисторная оптопара предназначен только для управления внешним силовым симистором, непосредственное подключение нагрузки не допускается
Количество дискретных выходов ИП 2
Количество дискретных выходов ИП с внешним блоком дискретных выходов БВД-8.2 9
Интерфейс RS-485 или RS-232 (см. шифр заказа)
Локальная сеть Modbus RTU или ASCII (выбирается программно)
Скорость обмена от 1,2 до 115,2 Кбод.
Индикация измеряемого параметра 4 разряда зеленого или красного цвета
Частота обновления индикации 2 Гц
Количество светодиодных индикаторов 3 или 11, если предусмотрено подключение внешнего блока БВД-8.2
Напряжение питания переменного тока (исполнение 220) (90…250) В, (47…63) Гц
Напряжение питания постоянного тока (исполнение 24) (18…35) В
Потребляемая мощность не более 5 ВА
Климатическое исполнение ПП по ГОСТ 15150-69 УХЛ 3.1*
Климатическое исполнение ИП по ГОСТ 15150-69 УХЛ 4.2*
Условия эксплуатации:
    – температура окружающего воздуха:
        – передающего преобразователя (кроме УГЦ-1.4 (-40…+50) °С
        – для измерительного прибора (+5…+50) °С
    – относительная влажность воздуха:
        – передающего преобразователя (кроме УГЦ-1.4 до 95 % при 35 ºС
        – для измерительного прибора до 80 % при 35 ºС
    – атмосферное давление от 84 кПа до 106,7 кПа
Защита от воздействия пыли и влаги по ГОСТ 14254-96
    – измерительный прибор IP54 (в щитовом корпусе только для передней панели)
    – передающие преобразователи P68, IP65 или IP54 (в зависимости от исполнения)
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008
    – передающего преобразователя V2
    – измерительного прибора N2
Вес измерительного прибора, не более 0,45 кг.
Средняя наработка на отказ 64000 ч.
Средний срок службы 8 лет

Модели измерителей
(ИПД – измерительный преобразователь давления)

Модели Тип Место расположения датчика и измерительного преобразователя давления Линия связи Рабочая среда Возможность установки в резервуарах с избыточным давлением
УГЦ-1.1
 Погружной, колокольного типа Датчик и ИПД в одном корпусе. Устанавливается сверху резервуара От колокола до ИПД стальная трубка 12Х18Н10Т от 0,4 до 3 м Вода, растворы кислот, щелочей, солей, нефтепродукты, и т.п да
УГЦ-1.2
 Погружной, колокольного типа Датчик и ИПД в одном корпусе. Устанавливается сверху резервуара От колокола до ИПД красномедная трубка от 4 до 12 м Вода, растворы кислот, щелочей, солей, нефтепродукты, и т.п. да
УГЦ-1.3
 Врезной. Датчик с разделительной мембраной Датчик и ИПД в одном корпусе. Врезается в днище или сбоку резервуара посредством бобышки Отсутствует Агрессивные жидкости, ЛВЖ, пищевые, нефтепродукты и т.п. нет
УГЦ-1.4
 Погружной Датчик и ИПД в одном корпусе. Погружается в гидрорабочую среду От ИПД до клеммной коробки гидрометрический кабель от 1 до 60 м Маловязкие жидкости, вода в скважинах и т.п нет
УГЦ-1.5
 Погружной датчик с разделительной мембраной Датчик погружной. ИПД устанавливается сверху резервуара От датчика до ИПД электрический ка-бель внутри стальной трубки 12Х18Н10Т от 0,4 до 3 м Агрессивные жидкости, маловязкие жидкости, молокопродукты, сиропы, фруктовые соки и т.п нет

Чертежи

Рисунок 1 – Габаритные размеры измерительного прибора щитового исполнения

Рисунок 2 – Габаритные размеры передающего преобразователя УГЦ-1.1

Рисунок 3 – Габаритные размеры передающего преобразователя УГЦ-1.2

Рисунок 4 – Габаритные размеры передающего преобразователя УГЦ-1.3

Рисунок 5 – Габаритные размеры передающего преобразователя УГЦ-1.4

Рисунок 6 – Габаритные размеры передающего преобразователя УГЦ-1.5

Схема соединений

Рисунок 1 – Варианты внешних соединений измерительного прибора щитового исполнения

Рисунок 2 – Варианты внешних соединений прибора настенного исполнения (крышка снята)

Рисунок 3 – Примеры подключения к дискретным выходам

Рисунок 4 – Включение приборов с интерфейсом RS-485 в локальную сеть
