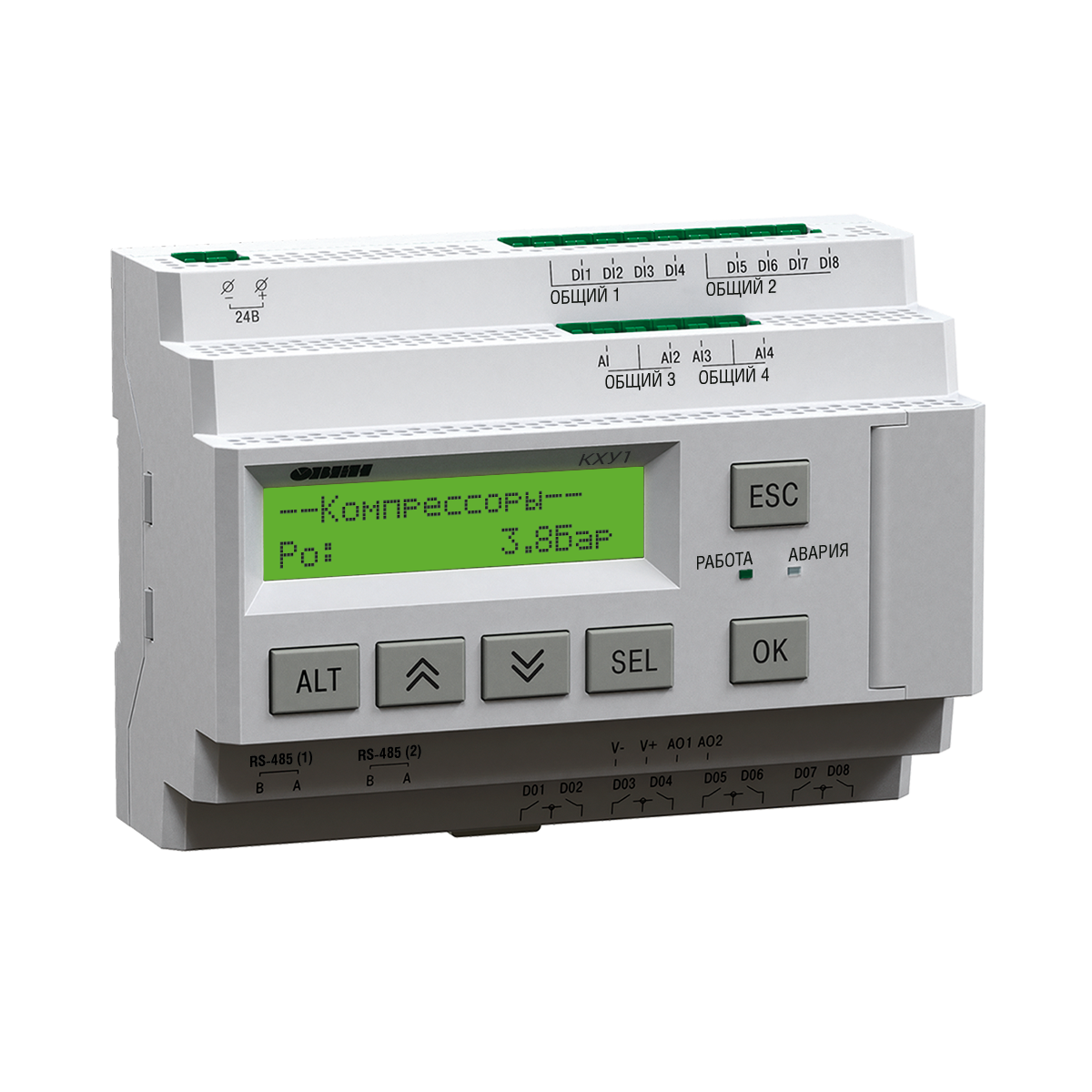

КХУ1 – специализированный контроллер для регулирования производительности компрессоров и конденсаторов в составе центральной холодильной машины. Прибор регулирует давление (или температуру) испарения и конденсации, обеспечивая круговой прогон хладагента. Применяется для генерации холода в торговом оборудовании, в химической, фармацевтической, пищевой и перерабатывающей промышленности.
КХУ1 – специализированный контроллер для регулирования производительности компрессоров и конденсаторов в составе центральной холодильной машины. Прибор регулирует давление (или температуру) испарения и конденсации, обеспечивая круговой прогон хладагента. Применяется для генерации холода в торговом оборудовании, в химической, фармацевтической, пищевой и перерабатывающей промышленности.
Технические характеристики
| Наименование | Значение | |
| КХУ1-230 | КХУ1-24 | |
| Питание | ||
| Диапазон напряжения питания | ~90…264 В (номинальное ~230 В, при 47…63 Гц) | =19…30 В (номинальное =24 В) |
| Гальваническая развязка | Есть | |
| Электрическая прочность изоляции между входом питания и другими цепями прибора | 2830 В | 1780 В |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | Есть | — |
| Выходное напряжение встроенного источника питания постоянного тока | 24 ± 3 В | — |
| Ток нагрузки встроенного источника питания, не более | 100 мА | — |
| Электрическая прочность изоляции между встроенным источником питания и другими цепями прибора | 1780 В | — |
| Дискретные входы | ||
| Количество входов | 8 | |
| Напряжение «логической единицы» | 159…264 В
(переменный ток) |
15…30 В
(постоянный ток) |
| Ток «логической единицы» | 0,75…1,5 мА | 2…5 мА |
| Напряжение «логического нуля» | 0…40 В | -3…+5 В |
| Подключаемые входные устройства | Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.) | |
| Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8, «общий минус») | |
| Электрическая прочность изоляции между дискретными входами и другими цепями прибора | 2830 В | |
| Аналоговые входы | ||
| Количество входов | 4 | |
| Тип измеряемых сигналов | РТ1000 α = 0,00385 “1/°C (-200…+ 850 °C);
4…20 мА; NTC10K: R25 = 10 кОм, “B25/100 =” “3950 (-20… +125 °С) |
|
| Предел основной приведенной погрешности | ±1,0 % | |
| Время опроса входов, не более | 10 мс | |
| Гальваническая развязка | Отсутствует | |
| Дискретные выходы | ||
| Количество выходных устройств, тип | 8 шт., электромагнитное реле (нормально-разомкнутые контакты) | |
| Коммутируемое напряжение в нагрузке: | ||
| – для цепи постоянного тока, не более | 30 В (резистивная нагрузка) | |
| – для цепи переменного тока, не более | 250 В (резистивная нагрузка) | |
| Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В переменного тока и cosϕ>0,95;
3 А при напряжении не более 30 В постоянного тока |
|
| Гальваническая развязка | Групповая по 2 реле (1–2; 3–4; 5–6; 7–8) | |
| Электрическая прочность изоляции между выходом и другими цепями прибора | 2830 В | |
| Аналоговые выходы | ||
| Количество выходных устройств, тип выходного сигнала | 2 ЦАП, напряжение | |
| Диапазон генерации напряжения | 0…10 В | |
| Напряжение питания | 15…30 В, питание внешнее | |
| Внешняя нагрузка, не менее | 2 кОм | |
| Гальваническая развязка | Есть (групповая) | |
| Электрическая прочность изоляции | 2830 В | |
| Интерфейсы связи | ||
| Тип интерфейса, количество интерфейсных плат | RS-485, 2 шт. | |
| Протокол связи | Modbus-RTU и Modbus-ASCII | |
| Режим работы | Slave | |
| Скорость передачи данных | 9600, 14400, 19200, 38400, 57600, 115200 бит/с | |
| Электрическая прочность изоляции между RS-485 и другими цепями | 1500 В | |
| Индикация и элементы управления | ||
| Тип дисплея | Монохромный текстовый ЖКИ с подсветкой, 2 строки по 16 символов | |
| Размеры дисплея | 60×15 мм | |
| Индикаторы | Два светодиодных индикатора (красный и зеленый) | |
| Кнопки | 6 шт. | |
| Корпус | ||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры | 123×90×58 мм | |
| Степень защиты корпуса по ГОСТ 14254–2015 | IP20 | |
| Масса прибора, не более (для всех вариантов исполнений) | 0,6 кг | |
| Средний срок службы | 8 лет | |
Габаритные размеры
Примеры схем подключений
Пример схемы подключения двух компрессоров, двух вентиляторов с индивидуальными сигналами защиты, реле общего высокого и низкого давления, дистанционный пуск по кнопке, реле аварии
Пример схемы подключения четырех компрессоров, четырех вентиляторов с общим сигналом защиты, реле общего высокого и низкого давления, дистанционный пуск по кнопке
Пример схемы подключения пяти компрессоров, пяти вентиляторов с индивидуальными сигналами защиты, дистанционный пуск по кнопке, сигнал дополнительного аварийного оповещения, сигнал для смещения уставки всасывания, функция Термостат, реле аварии
Пример схемы подключения трёх компрессоров с разгрузкой (по два разгрузчика на каждом компрессоре), четырёх вентиляторов с индивидуальными сигналами защиты, функция Термостат, функция Антизалив, реле аварии
