Описание
ТУ 4217-080-10474265-2005
Код ОК 005-93 (ОКП) 42 1722
Код ТН ВЭД ТС 9107 00 000 0

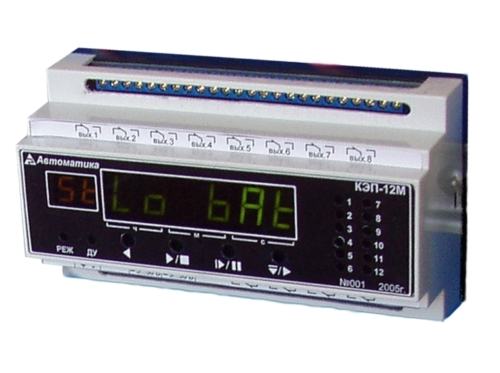

Прибор предназначен для управления двенадцатью дискретными выходами по устанавливаемой пользователем циклограмме, а также по часам реального времени. Дискретные выходы могут быть: электромагнитными реле, твердотельными реле, транзисторными оптопарами, симисторными оптопарами в любом сочетании (указывается потребителем при заказе прибора). Текущее значение счёта либо реального времени отображается в формате чч:мм:сс на шестиразрядном светодиодном индикаторе (зеленого цвета). Состояние реле отображается единичными светодиодными индикаторами (индикатор светится при включении реле), текущий режим отображается вспомогательным двухразрядным светодиодным индикатором (жёлтого или красного цвета).
Приборы имеют 12 дискретных выходов, каждый из которых программируется до 14 значений (участков циклограммы).
Прибор имеет возможность ручного управления (пуск/пауза/стоп) и дистанционного управления. Ручное управление прибором осуществляется при помощи четырёх кнопок, находящихся на передней панели. Дистанционное управление прибором осуществляется при помощи двух дискретных управляющих входов. Дискретные входы рассчитаны на подачу сигнала напряжением постоянного тока от 5 до 30 В, потребляемый ток не более 25 мА.
Прибор рассчитан на непрерывную работу. Время готовности к работе после включения питания не более двух секунд.
Часы реального времени имеют резервное питание от гальванического элемента типа CR2032. Срок службы гальванического элемента не менее пяти лет.
Прибор монтируется на рейку DIN EN 20 022.
