ТУ 4212-042-10474265-2013

Код ОКПД2   26.51.52.130

Код ТН ВЭД ЕАЭС 9026 20 200 0

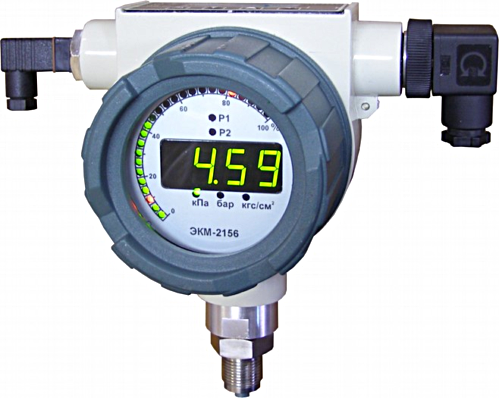

Манометры цифровые электроконтактные ЭКМ-2156 предназначены для измерения входного сигнала давления и разрежения, с цифровой и шкальной индикацией измеряемого параметра, с сигнализацией о выходе измеряемого параметра за пределы заданных значений, а также для преобразования измеряемого параметра в унифицированный выходной сигнал постоянного тока..
ЭКМ осуществляет функцию сигнализации и автоматического регулирования контролируемого параметра с помощью двух реле. Контакты реле коммутируют один из входов напряжения питания ЭКМ (220 В переменного или постоянного тока) на выходы каналов сигнализации.
ЭКМ выпускаются в следующих модификациях: (см. шифр заказа):

  • ЭКМ-2156.И – манометр избыточного давления;
  • ЭКМ-2156.ИВ – манометр избыточного давления-разрежения;
  • ЭКМ-2156.В – манометр разрежения;
  • с сенсорами из полисиликона (1), керамики (2), из нержавеющей стали (3).

Измеренное значение отображается одновременно на четырёхразрядном цифровом светодиодном индикаторе и в виде дискретной графической светодиодной шкалы с цветовым указанием положения уставок относительно диапазона измерений. Единицы измерения и состояние реле показывают единичные светодиоды.
ЭКМ имеет два электромеханических вибростойких реле сигнализации и две уставки их срабатывания, тип и значение уставок выбираются потребителем. Цепи питания прибора и сигнализации могут быть совмещенными и гальванически развязанными (см. схемы соединений).
С помощью индикаторов и встроенной четырёхкнопочной панели управления пользователь может осуществлять просмотр и изменение параметров конфигурации ЭКМ.
В состав ЭКМ может входить преобразователь измеряемой величины в унифицированный выходной токовый сигнал (0…5), (0…20) или (4…20) мА.

Описание

ТУ 4212-042-10474265-2013

Код ОКПД2   26.51.52.130

Код ТН ВЭД ЕАЭС 9026 20 200 0

Манометры цифровые электроконтактные ЭКМ-2156 предназначены для измерения входного сигнала давления и разрежения, с цифровой и шкальной индикацией измеряемого параметра, с сигнализацией о выходе измеряемого параметра за пределы заданных значений, а также для преобразования измеряемого параметра в унифицированный выходной сигнал постоянного тока..
ЭКМ осуществляет функцию сигнализации и автоматического регулирования контролируемого параметра с помощью двух реле. Контакты реле коммутируют один из входов напряжения питания ЭКМ (220 В переменного или постоянного тока) на выходы каналов сигнализации.
ЭКМ выпускаются в следующих модификациях: (см. шифр заказа):

  • ЭКМ-2156.И – манометр избыточного давления;
  • ЭКМ-2156.ИВ – манометр избыточного давления-разрежения;
  • ЭКМ-2156.В – манометр разрежения;
  • с сенсорами из полисиликона (1), керамики (2), из нержавеющей стали (3).

Измеренное значение отображается одновременно на четырёхразрядном цифровом светодиодном индикаторе и в виде дискретной графической светодиодной шкалы с цветовым указанием положения уставок относительно диапазона измерений. Единицы измерения и состояние реле показывают единичные светодиоды.
ЭКМ имеет два электромеханических вибростойких реле сигнализации и две уставки их срабатывания, тип и значение уставок выбираются потребителем. Цепи питания прибора и сигнализации могут быть совмещенными и гальванически развязанными (см. схемы соединений).
С помощью индикаторов и встроенной четырёхкнопочной панели управления пользователь может осуществлять просмотр и изменение параметров конфигурации ЭКМ.
В состав ЭКМ может входить преобразователь измеряемой величины в унифицированный выходной токовый сигнал (0…5), (0…20) или (4…20) мА.

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерений (линейная шкала), допускаемых выбранным типом сенсора, кПа
    – избыточного давления, кПа:
        – для И1 от (0…0,4) до (0…160); (см. шифр заказа)
        – для И2 от (0…100) до (0…4000)
        – для И3 от (0…4) до (0…4000)
    – разрежения, кПа:
        – для В1 от (0…-0,4) до (0…-60)
    – избыточного давления и разрежения, кПа::
        – для ИВ1 от (-0,4…0,4) до (-6…6)
Пределы допускаемой основной приведённой погрешности (зависит от диапазона измерений) ±(0,5+1*)%; ±(1,0+1*)%; ±(1,5+1*)%; ±(2,5+1*)%
Температура рабочей среды
    – И1, В1, ВИ1 (0…+50) °С для диапазонов до 7 кПа
(0…+85) °С для остальных диапазонов
    – И2 (-40…+135) °С
    – И3 (-10…+70) °С
Выходной сигнал постоянного тока (0…5) (0…20) (4…20) мА
Дискретные выходные сигналы 2 вибростойких реле
(8 вариантов подключения – см. схемы соединений)
Максимально коммутируемый ток, не более 16 А – для переменного тока на активную нагрузку при напряжении 250
1 А – для переменного тока на индуктивную нагрузку (cos φ ≥ 0,4) при напряжении 250
0,3 А – для постоянного тока при напряжении 250 В
2 А – для постоянного тока при напряжении 50 В
Напряжение питания постоянного/переменного тока тока 2) (18…36; 110-220) / ~(90…250) В
Потребляемая мощность не более 7,5 В·А
Климатическое исполнение УХЛ 3.1*
    – Группа исполнения по ГОСТ Р 52931
        – C2 (только И2) (-40…+70) ºС
            – относительная влажность воздуха до 100 % при 35 °С и более низких температурах с конденсацией влаги
            – атмосферное давление от 84 до 106,7 кПа
        – C3 (-10…+50) ºС
            – относительная влажность воздуха до 95 % при 35 º и более низких температурах с конденсацией влаги
            – атмосферное давление от 84 до 106,7 кПа
Cтепень защиты, обеспечиваемой оболочкой преобразователей, от проникновения твёрдых частиц, пыли и воды по ГОСТ 14254-2015 IP65
Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 V2
Электромагнитная совместимость, критерий качества функционирования А
Материал корпуса алюминиевый сплав с полимерным покрытием
Материал штуцера, клампа сталь 12X18H10T, 08Х18Н10Т
Присоединение преобразователя к процессу:
    – штуцер М20×1,5
    – штуцер G½
    – кламп 1,5″
Масса: 2 кг
Время установления рабочего режима, не более не более 15 мин
Средняя наработка на отказ не менее 66000 ч
Средний срок службы не менее 10 лет

Чертежи

Рис. 1 Габаритные размеры ЭКМ-2156

Схема соединений

Рис. 1 Схема внешних соединений ЭКМ-2156
с совмещёнными цепями питания и коммутации ~220 В или =220 В

Рис. 2 Схема внешних соединений ЭКМ-2156
с совмещёнными питания и коммутации =24 В

Рис. 3 Схема внешних соединений ЭКМ-2156
с напряжением питания ~220 В переменного тока или =220 В постоянного тока,
с гальванически развязанными цепями питания и коммутации

Рис. 4 Схема внешних соединений ЭКМ-2156 с напряжением питания постоянного тока =24 В,
с гальванически развязанными цепями питания и коммутации


Рис. 5 Схема электрическая подключений каналов сигнализации ЭКМ-2156 исполнений 24 и 220
с совмещёнными цепями питания и коммутации


Рис. 6 Схема электрическая подключений каналов сигнализации ЭКМ-2156 исполнений 24Г и 220Г
с гальванически развязанными цепями питания и коммутации
