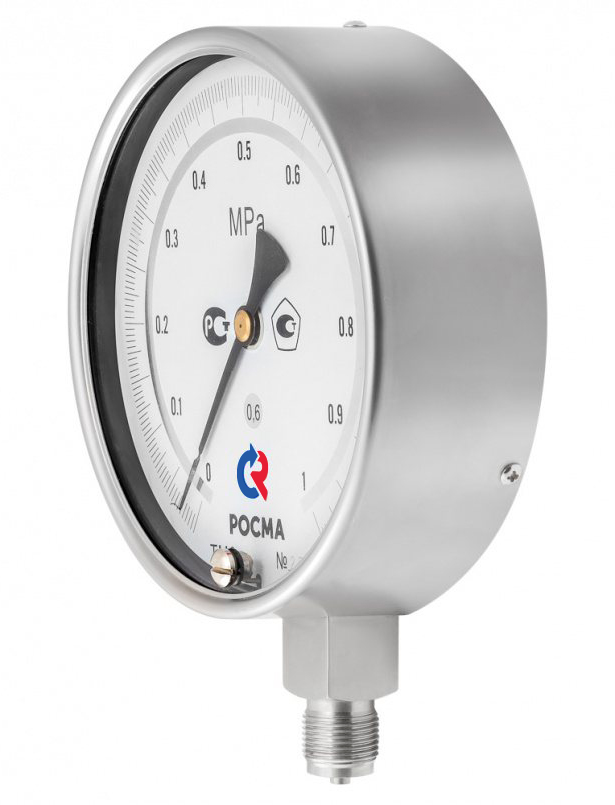

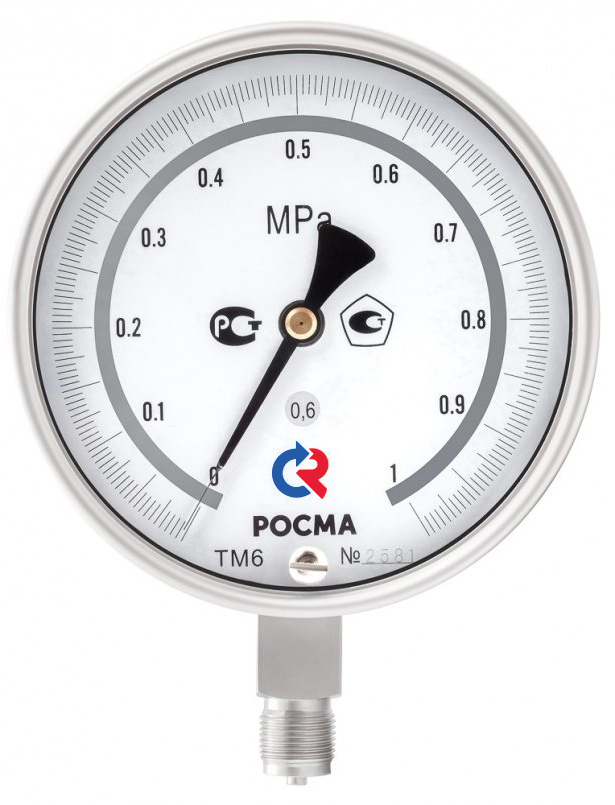

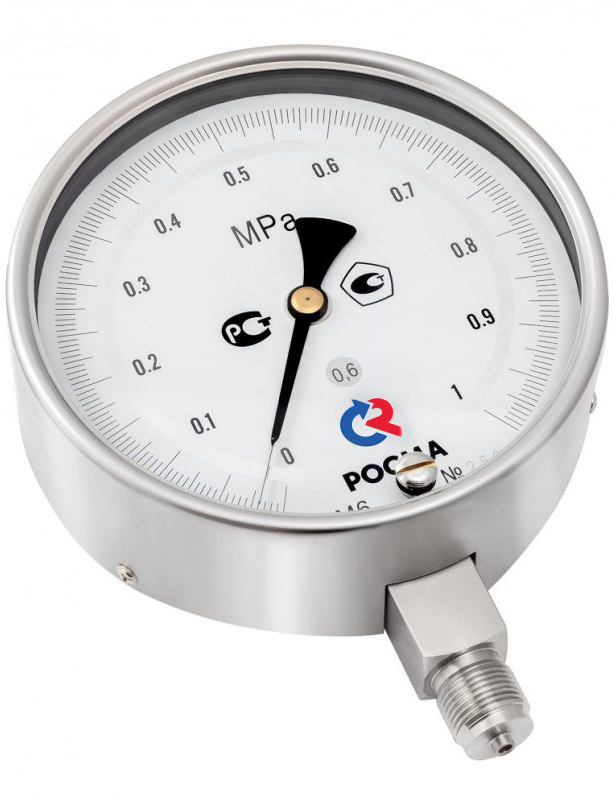

Тип ТМ (ТВ, ТМВ) — МТИ, серия 21. Манометры точных измерений коррозионностойкие применяются для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, в том числе газообразного и водного раствора аммиака и сероводородсодержащих сред.
Область применения: нефтегазовая промышленность, энергетика, машиностроение, оснащение лабораторий.
Тип ТМ (ТВ, ТМВ) — МТИ, серия 21. Манометры точных измерений коррозионностойкие применяются для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, в том числе газообразного и водного раствора аммиака и сероводородсодержащих сред.
Область применения: нефтегазовая промышленность, энергетика, машиностроение, оснащение лабораторий.
Диаметр корпуса, мм
150, 160
Класс точности
0,6
Диапазон показаний давлений, МПа
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −30…+100
При поверке: 23±5
Корпус

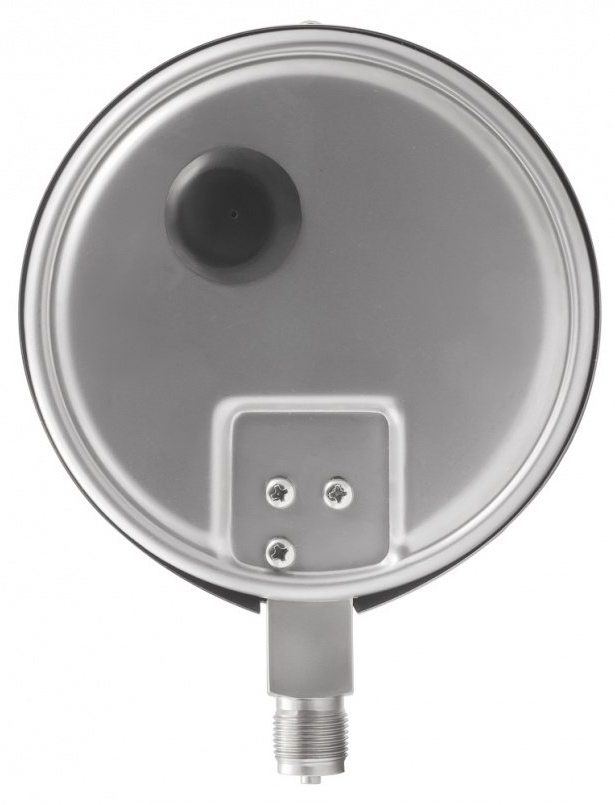

IP54, нержавеющая сталь 08Х17Н13М2, выбивная безопасная пробка на задней стенке
Кольцо
Нержавеющая сталь 08Х17Н13М2
Штуцер, чувствительный элемент, трибко-секторный механизм
Нержавеющая сталь 08Х17Н13М2
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Корректор нуля
На стекле
Присоединение
Радиальное
Резьба присоединения
M20×1,5 (под заказ G½)
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
| ТМ-621 МТИ | 150 / 160 | 0,6 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное |
| 0…16 / 25 / 40 / 60 |
Вакуумметры ТВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
| ТВ-621 МТИ | 150 / 160 | 0,6 | −0,1…0 | М20×1,5 | радиальное |
Мановакуумметры ТМВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
| ТМВ-621 МТИ | 150 / 160 | 0,6 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное |
Основные размеры (мм), вес (кг):| Тип | Ø | D1 | b | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-621Р.МТИ | 150 | 149 | 55 | 115 | 15 | 22 | M20×1,5 | — | — | — | — | — | 0,94 |
| ТМ-621РКТ.МТИ | 5,5 | 4 | 180 | 166 | 171 | 1,04 | |||||||
| ТМ-621Р.МТИ | 160 | 160 | 118 | — | — | — | — | — | 1,14 |
| Тип | Ø | D1 | b | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-621Р.МТИ | 150 | 149 | 55 | 115 | 15 | 22 | M20×1,5 | — | — | — | — | — | 0,94 |
| ТМ-621РКТ.МТИ | 5,5 | 4 | 180 | 166 | 171 | 1,04 | |||||||
| ТМ-621Р.МТИ | 160 | 160 | 118 | — | — | — | — | — | 1,14 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
