Тип ТМ (ТВ, ТМВ), серия 10. Манометры общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
Тип ТМ (ТВ, ТМВ), серия 10. Манометры общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
63, 100, 150, 160*
* — под заказ
| Ø63 | 1,5 |
| Ø100, 150, 160 | 1,0 |
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Ø63 — IP40
Ø100, 150, 160 — IP40 (IP54 под заказ)
Сталь 10, цвет черный
Сталь 10, цвет черный
Медный сплав
Алюминий, шкала черная на белом фоне
Минеральное
Медный сплав
Радиальное или осевое (Ø63)
Радиальное (Ø100, 150, 160)
| Ø63 | G¼ / M12×1,5 |
| Ø100, 150, 160 | G1⁄2 / M20×1,5 |
** — под заказ другие резьбы
2 года
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
| ТМ-310 | 63 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное |
| осевое | |||||
| 0…16 / 25 / 40 / 60 | радиальное | ||||
| осевое | |||||
| ТМ-510 | 100 | 1,0 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G1⁄2 / М20×1,5 | радиальное |
| 0…16 / 25 / 40 / 60 | |||||
| ТМ-610 | 150 / 160* | 1,0 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G1⁄2 / М20×1,5 | радиальное |
| 0…16 / 25 / 40 / 60 |
Вакуумметры ТВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
| ТВ-310 | 63 | 1,5 | −0,1…0 | G¼ / М12×1,5 | радиальное |
| осевое | |||||
| ТВ-510 | 100 | 1,0 | G1⁄2 / M20×1,5 | радиальное | |
| ТВ-610 | 150 / 160* | 1,0 | G1⁄2 / M20×1,5 | радиальное |
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
| ТМВ-310 | 63 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / М12×1,5 | радиальное |
| осевое | |||||
| ТМВ-510 | 100 | 1,0 | G1⁄2 / М20×1,5 | радиальное | |
| ТМВ-610 | 150 / 160* | 1,0 | G1⁄2 / М20×1,5 | радиальное |
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b2 | e | h | k | S | G | d1 | f1 | f2 | f3 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-310Р | 63 | 64 | 62 | 36 | — | 17 | 53 | 11 | 14 | G¼ или M12×1,5 | — | — | — | — | — | 0,14 |

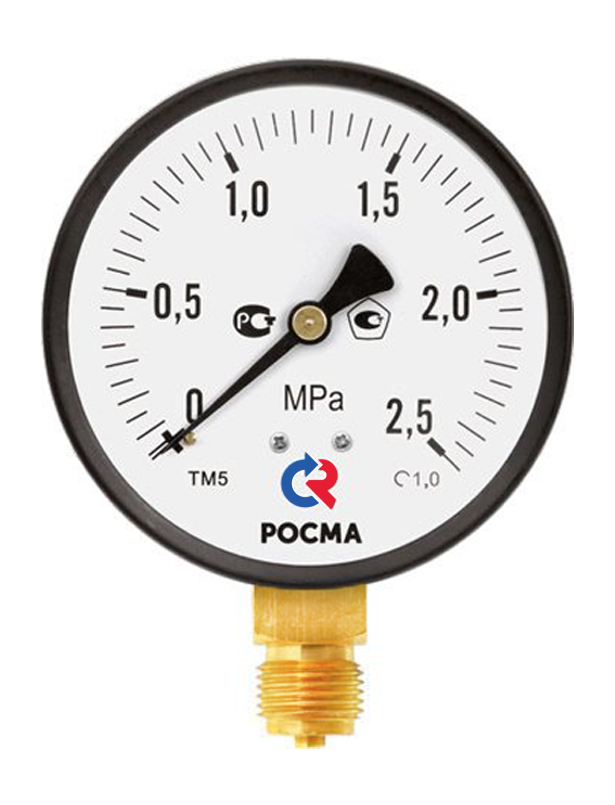

| ТМ-510Р | 100 | 101 | 98 | 42 | 18 | 82 | 17 | 22 | G1⁄2 или M20×1,5 | 0,41 | ||||||

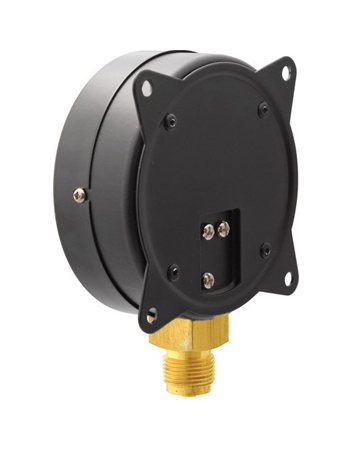

| ТМ-510РКТ | 5,5 | 3 | 80 | 0,46 | ||||||||||||

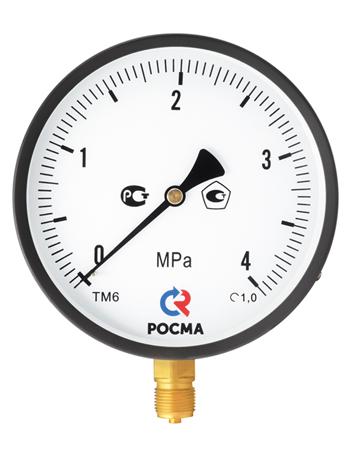

| ТМ-610Р | 150 / 160* | 151 | 148 | 48 | 23 | 106 | 16 | 17 | — | — | — | 0,68 | ||||
| ТМ-610РКП | 150 / 160 | 43 | 6,5 | 182 | 165 | 0,77 | ||||||||||
| ТМ-610РКТ | — | 7 | 4 | — | — | 128 | 0,79 |
* — под заказ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | b2 | e | S | G | d1 | f2 | f3 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

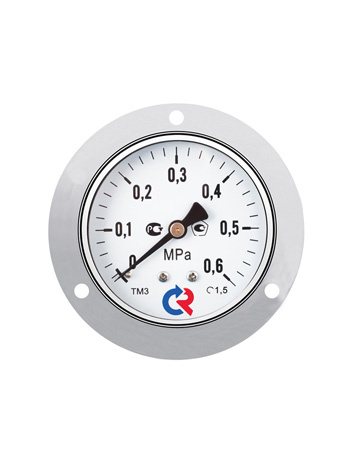

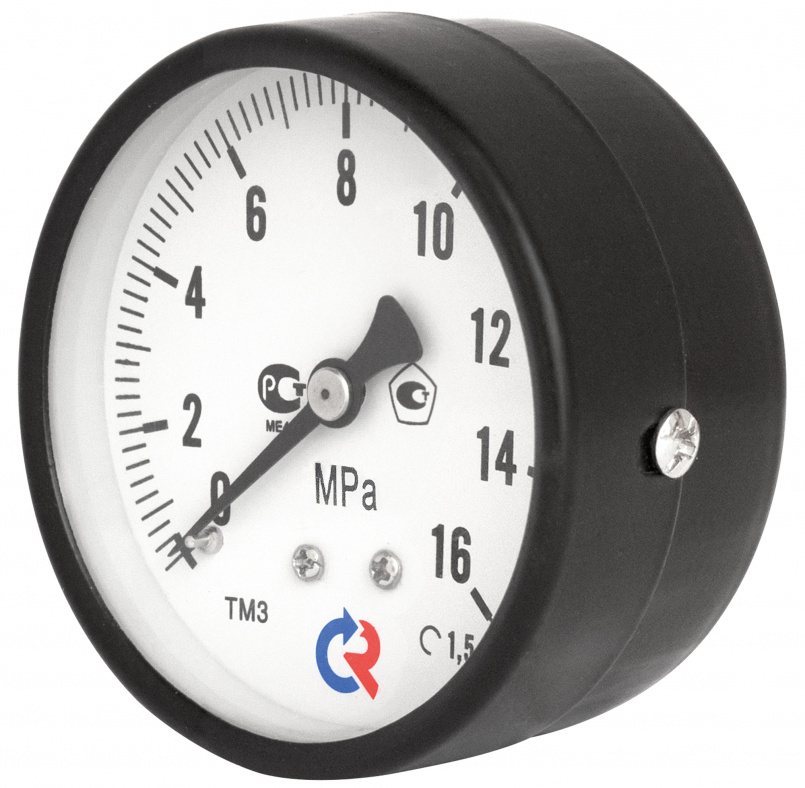

| ТМ-310Т | 63 | 64 | 62 | 36 | 49 | — | 17 | 14 | G¼ или M12×1,5 | — | — | — | 0,13 |
| ТМ-310ТКП | 26 | 3,5 | 88 | 74 | 0,17 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
