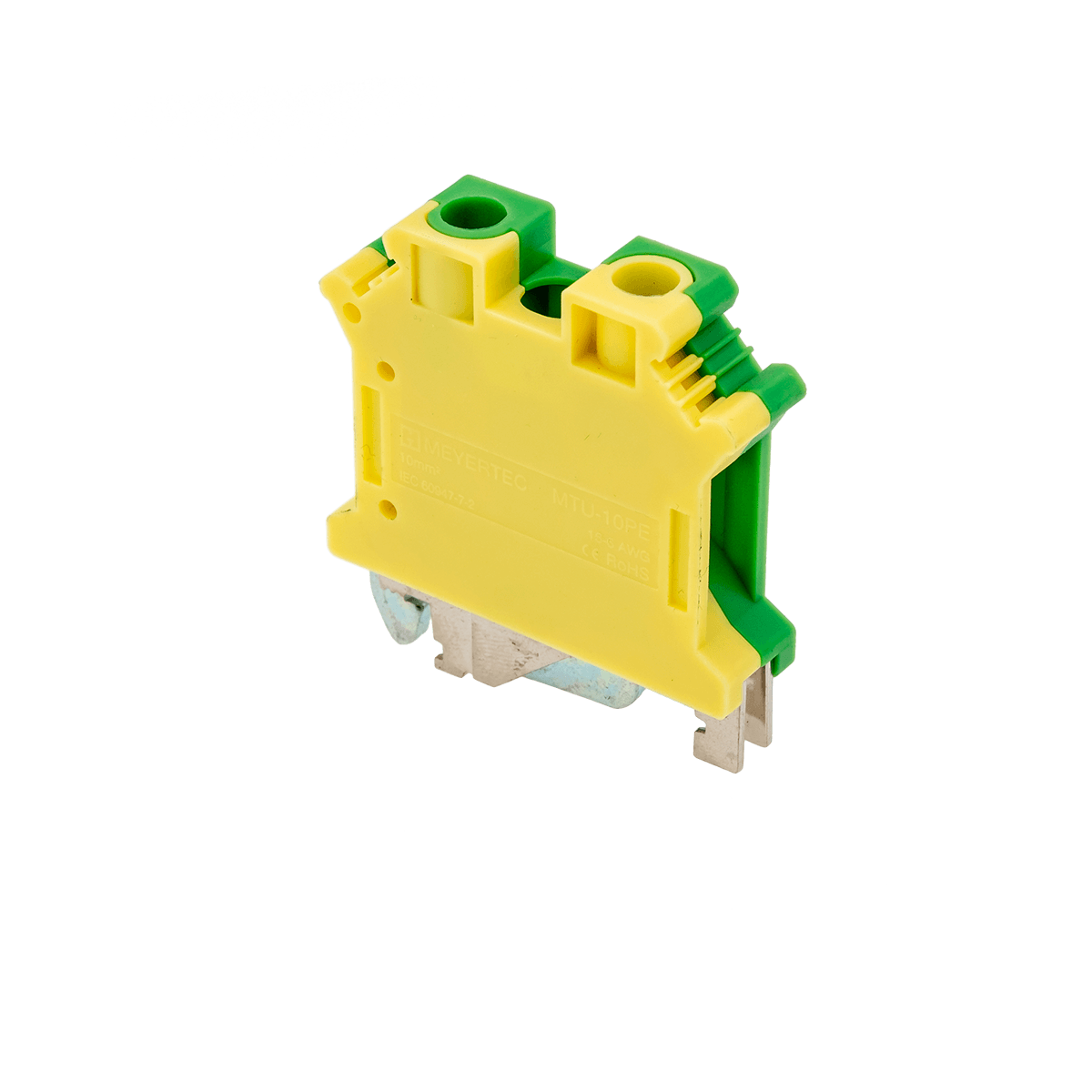

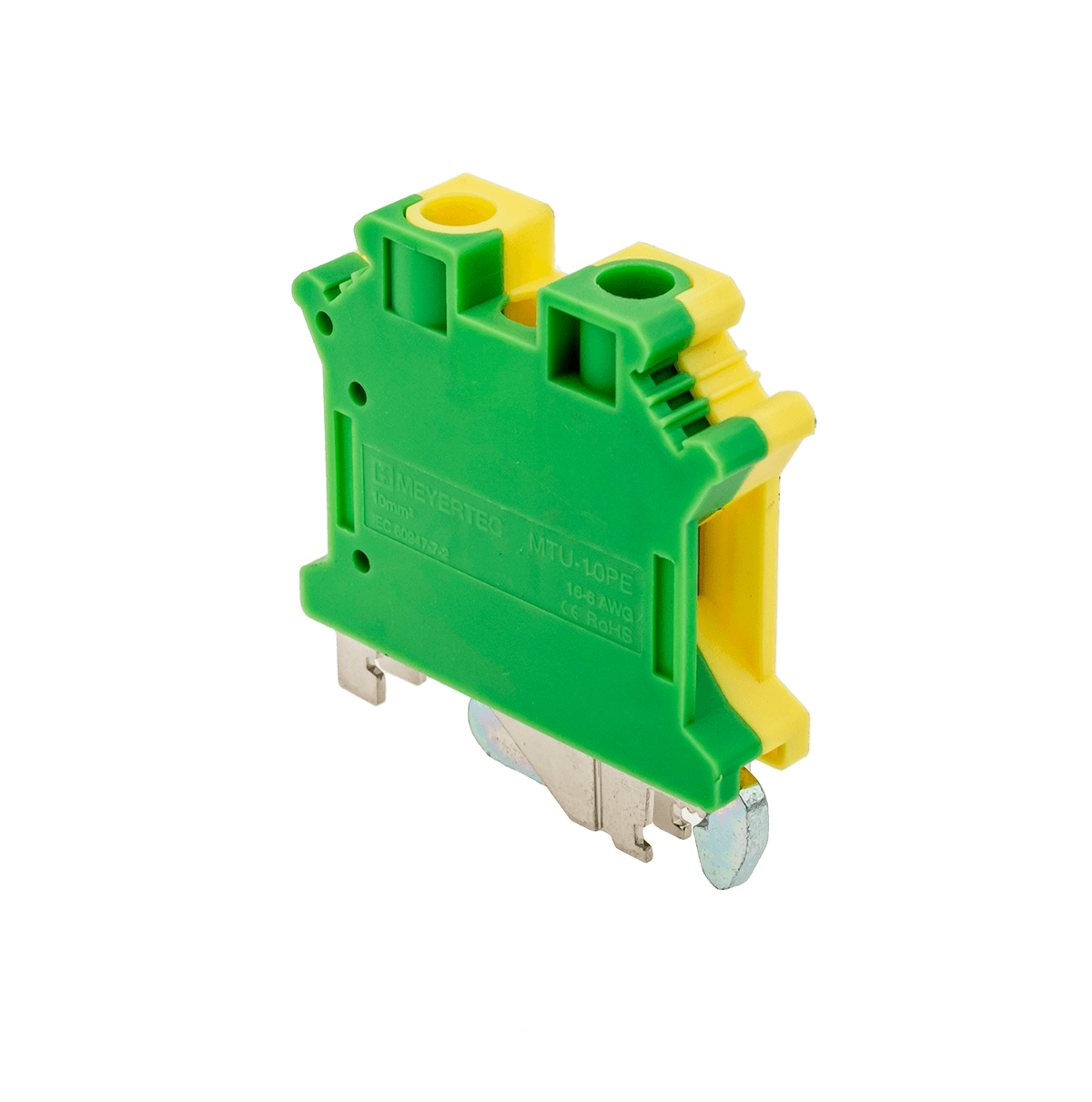

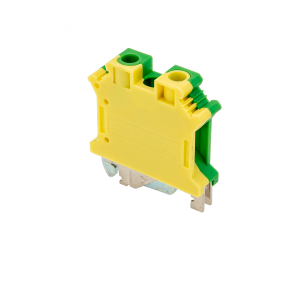

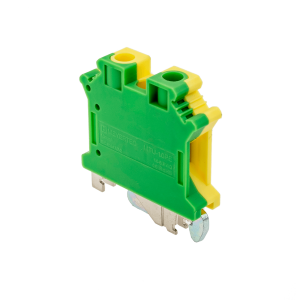

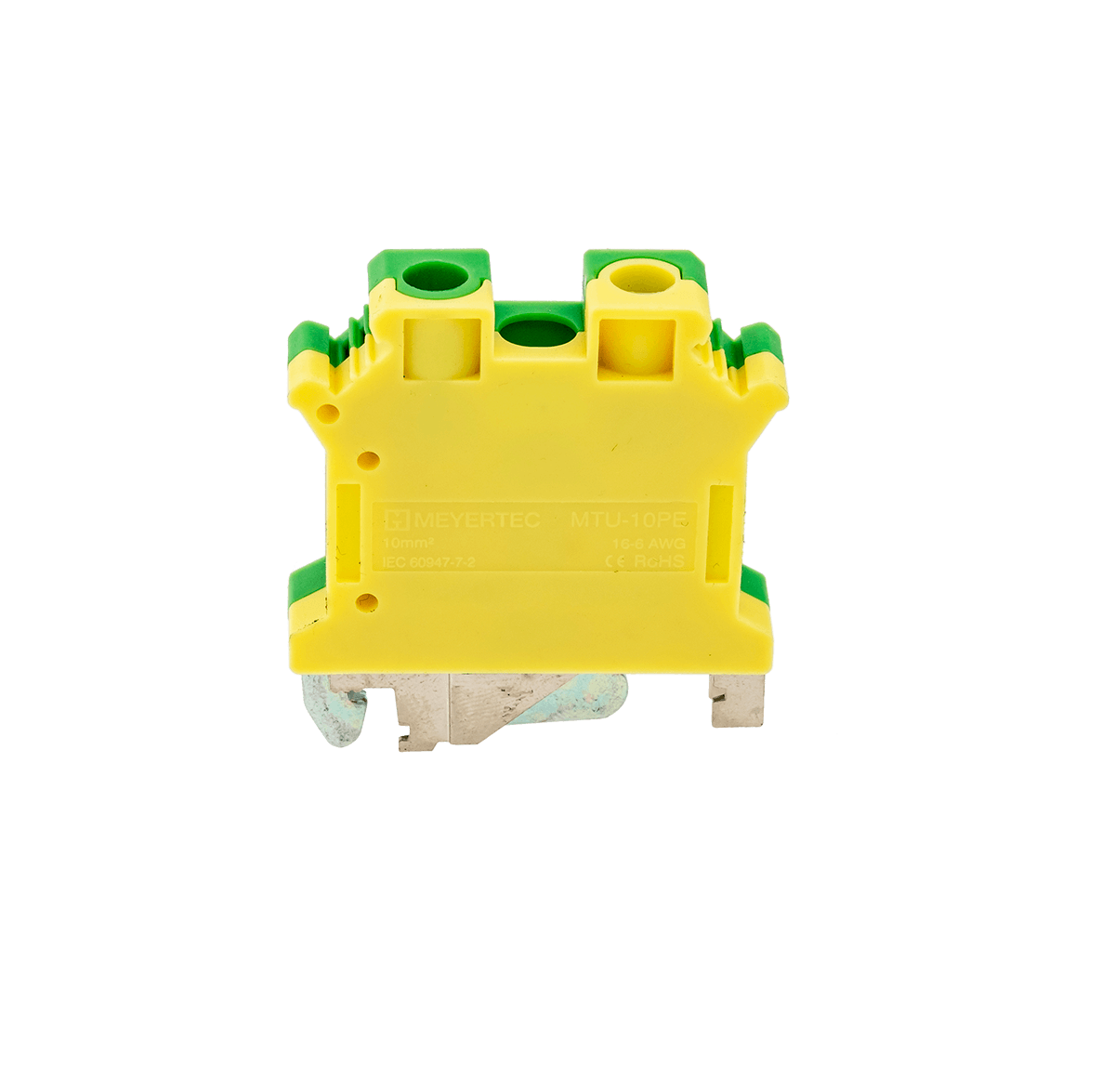

Заземляющие клеммы MTU-10PE обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа). Конструкция клемм не требует применения торцевых заглушек. Заземляющие клеммы надежно устанавливаются на DIN-рейке с помощью винта, что позволяет использовать их в качестве торцевых фиксаторов клеммного ряда.

Преимущества

  • Гильза из стали с антикоррозийным покрытием
  • Высокая электропроводность
  • Универсальное крепление на DIN-рейки различных типов
  • Корпус из первичного полиамида PA66
  • Широкий ассортимент аксессуаров и маркировок

Видео по продукции

Узнать цену Консультация по продукции

Описание

Заземляющие клеммы MTU-10PE обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа). Конструкция клемм не требует применения торцевых заглушек. Заземляющие клеммы надежно устанавливаются на DIN-рейке с помощью винта, что позволяет использовать их в качестве торцевых фиксаторов клеммного ряда.

Преимущества

  • Гильза из стали с антикоррозийным покрытием
  • Высокая электропроводность
  • Универсальное крепление на DIN-рейки различных типов
  • Корпус из первичного полиамида PA66
  • Широкий ассортимент аксессуаров и маркировок

Видео по продукции

Технические характеристики

Параметр   MTU-10PE
Расчетное сечение мм² 10
Длина×Ширина×Высота мм 42,5×10,2×47
Диапазон сечений AWG 16-6
Пиковое (импульсное) напряжение (изоляции) кВ 8
Категория загрязненности   3
Стандарт   IEC 60947-7-1
Длина снятия изоляции мм 10
Тип винтов   M4
Крепежный винт   M4
Момент затяжки мин/макс Нм 1,5-1,8
Одножильное/ многожильное подключение мм² 0,5…16 / 0,5…10
Многожильное подключение с наконечником НШВИ мм² 0,5…10
Материал изоляции   PA66
Температура эксплуатации   от -40 до +100 ℃
Количество в групповой упаковке 20 шт.
Количество в транспортной упаковке 1400 шт.
Размеры индивидуальной упаковки, мм –
Размеры групповой упаковки, мм 220 х 60 х 50
Размеры транспортной упаковки, мм 560 х 305 х 320
Объем индивидуальной упаковки, м3 –
Объем групповой упаковки, м3 0,000660
Объем транспортной упаковки, м3 0,054656
Вес единицы (нетто), грамм 29,9
Штрих-код EAN13 4610015845853
