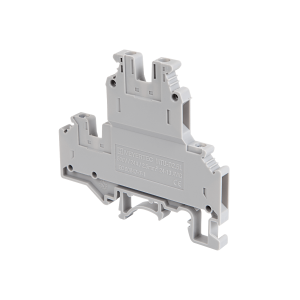

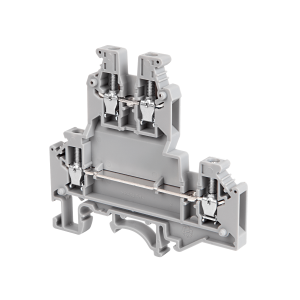

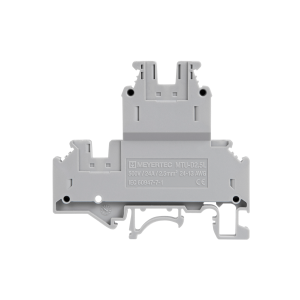

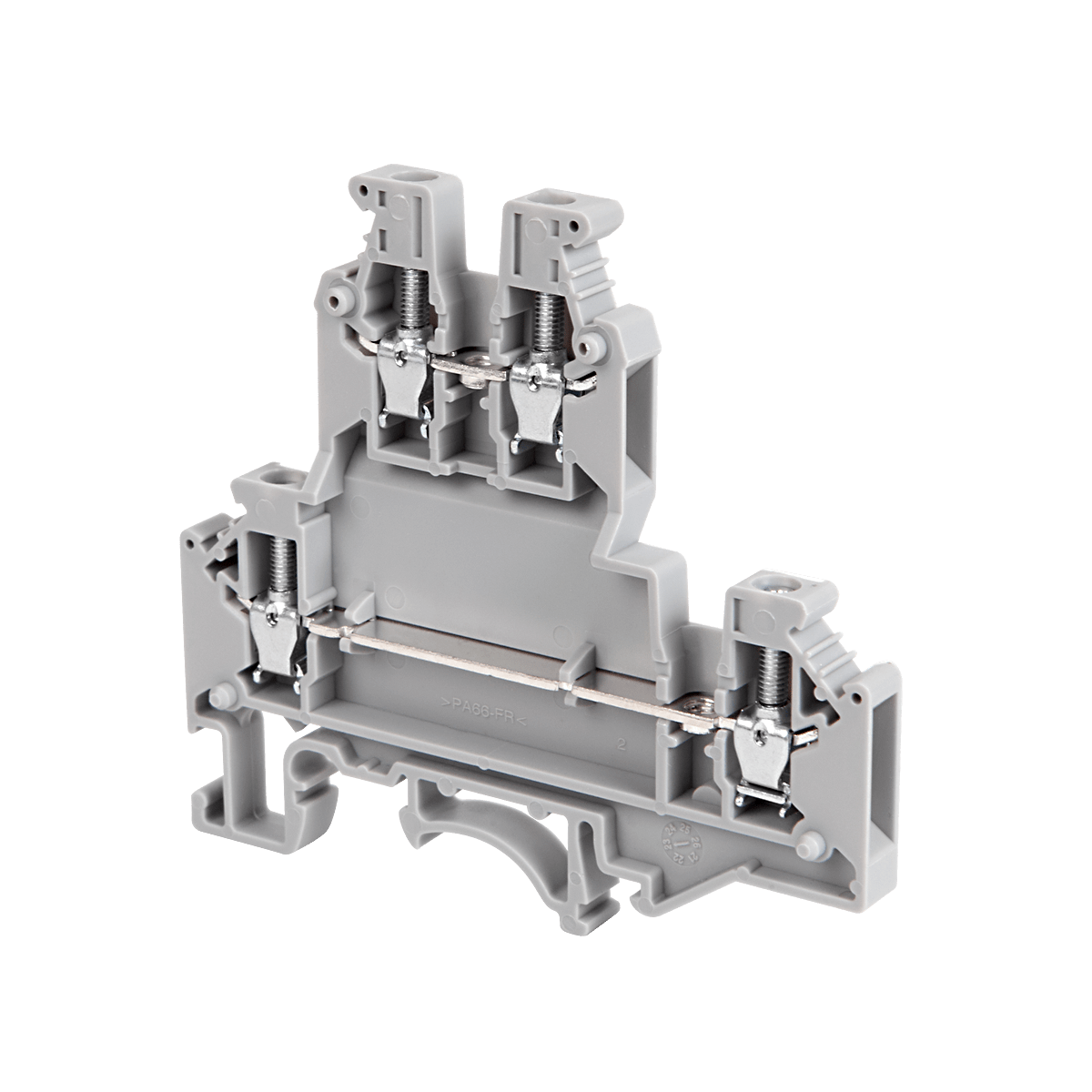

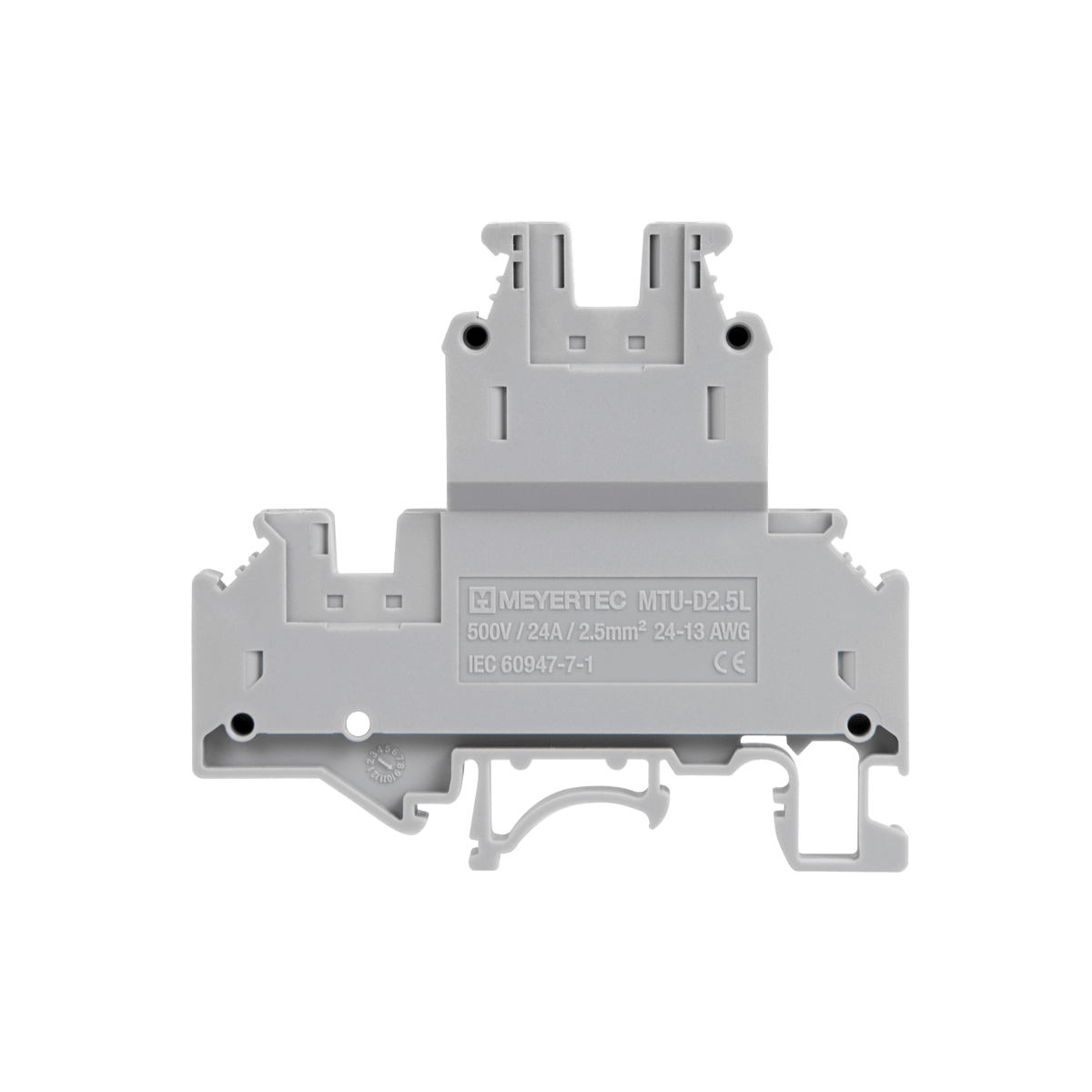

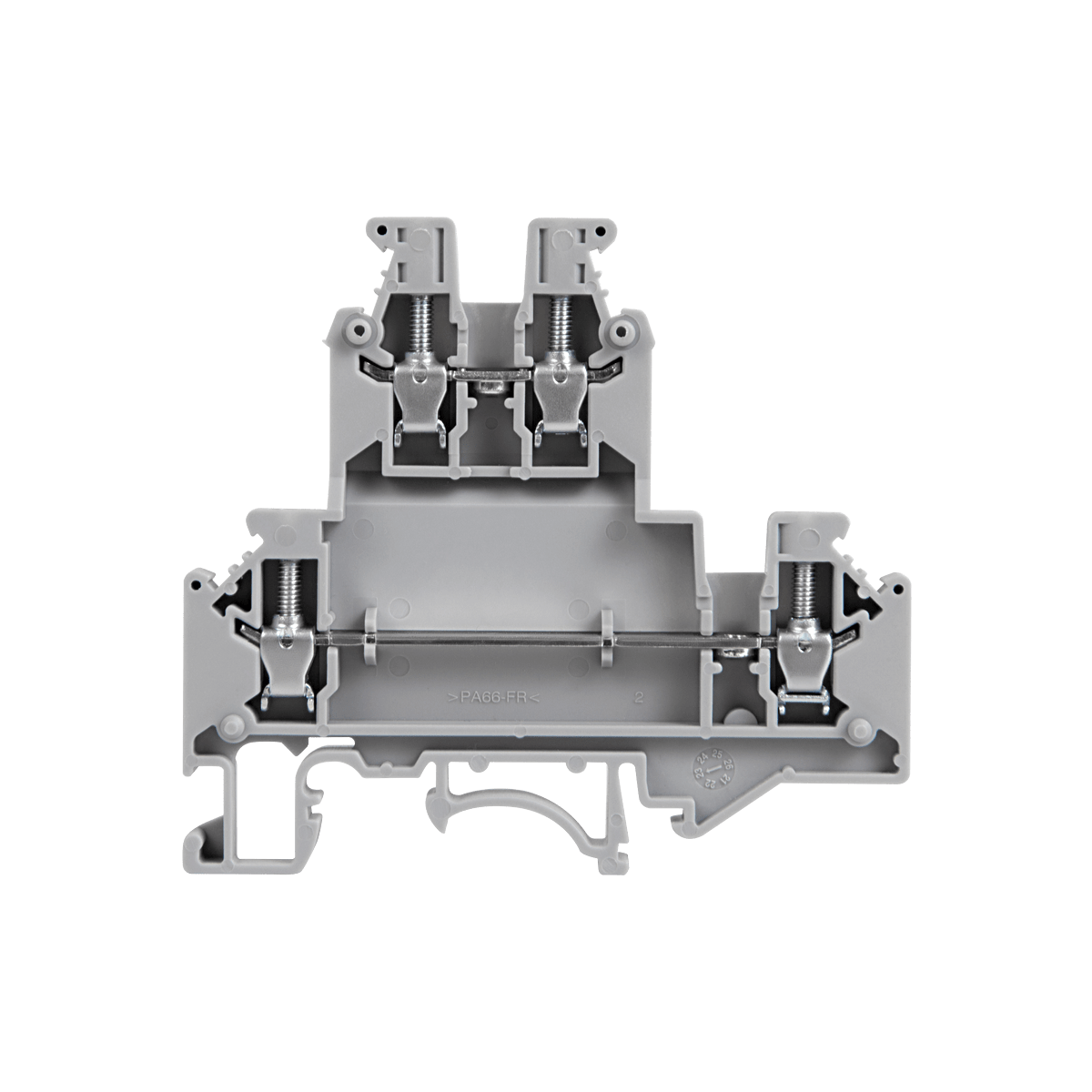

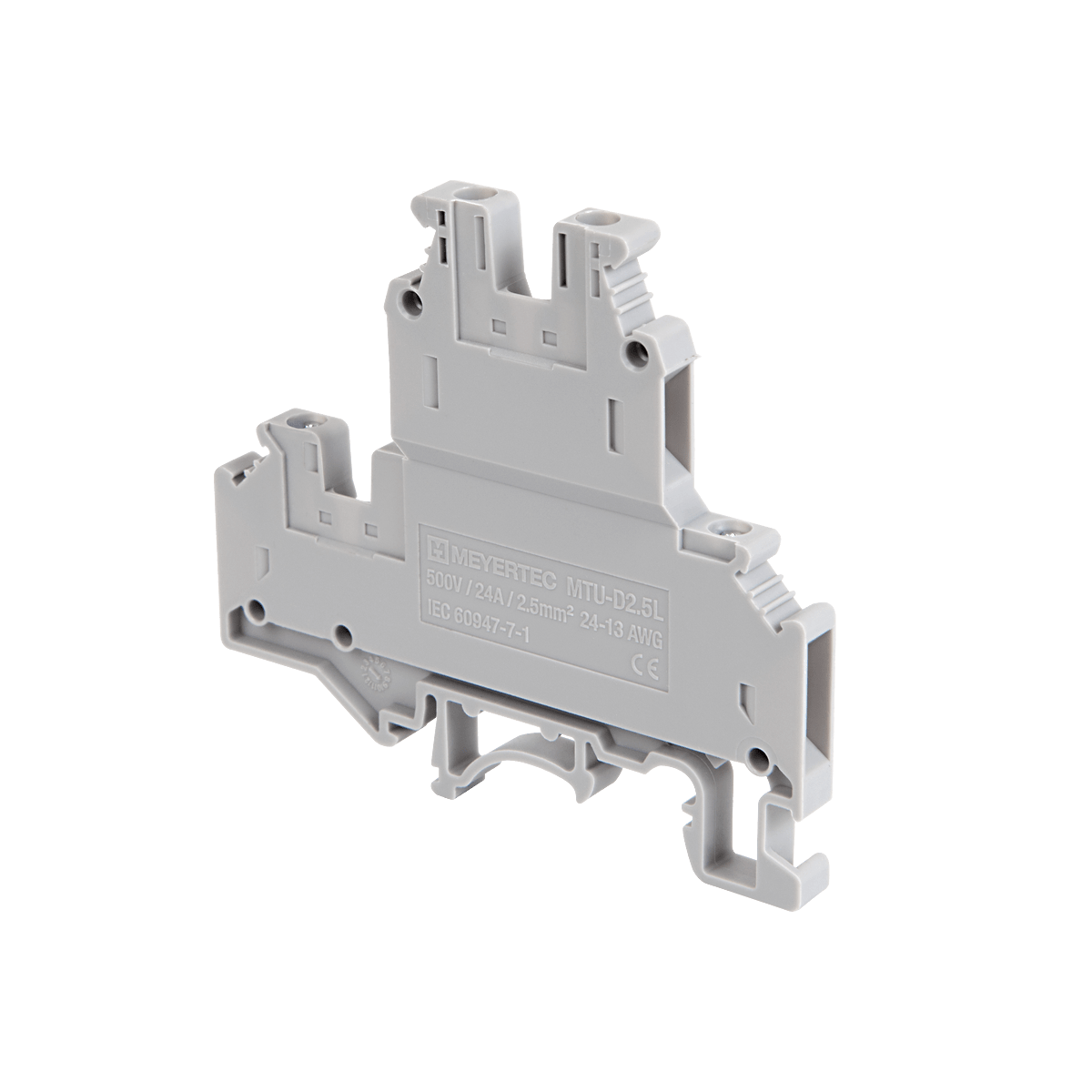

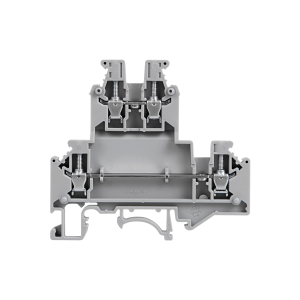

Двухуровневые винтовые клеммы MTU-D2.5L применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами. Верхний и нижний уровень имеют канал для установки перемычек.

Преимущества

  • Гильза из стали с антикоррозийным покрытием
  • Высокая электропроводность
  • Универсальное крепление на DIN-рейки различных типов
  • Корпус клемм из негорючего пластика
  • Двойной ряд для установки перемычек
Узнать цену Консультация по продукции

Описание

Двухуровневые винтовые клеммы MTU-D2.5L применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами. Верхний и нижний уровень имеют канал для установки перемычек.

Преимущества

  • Гильза из стали с антикоррозийным покрытием
  • Высокая электропроводность
  • Универсальное крепление на DIN-рейки различных типов
  • Корпус клемм из негорючего пластика
  • Двойной ряд для установки перемычек

Технические характеристики

Параметр   Значение
Расчетное сечение мм² 2,5
Расчетное напряжение В 500
Номинальный ток А 24
Длина × Ширина × Высота мм 67,2 × 5,2 × 62
Пиковое (импульсное) напряжение (изоляции) кВ 6
Длина снятия изоляции мм 8
Тип винтов   M3
Одножильное / многожильное подключение мм² 0,2…4/0,2…2,5
Многожильное подключение с наконечником НШВИ мм² 0,25…1,5
Материал изоляции   PA66
Температура эксплуатации   от -40 до +100℃

Размер единицы, мм 67.2 x 5.2 x62
Вес единицы, грамм 11,8
Количество в групповой упаковке, шт. 12
Размеры групповой упаковки, мм 124 x 70 x 65
Вес групповой упаковки (брутто), грамм 170
Количество в транспортной упаковке, шт. 840
Размеры транспортной упаковки, мм 560 x 380 x 240
Вес транспортной упаковки (брутто), грамм 12760
Индивидуальный штрих-код EAN13 4610095722990
