Переходник является дополнительным соединительным элементом, который предназначен для монтажа манометров в существующее посадочное гнездо на трубопроводных линиях и различных промышленных магистралях. Такое устройство применяется для установки приборов в том случае, если стандартный штуцер не совпадает с резьбой посадочного гнезда.

Штуцер манометра вкручивается в переходник, и таким образом происходит переход с одного типа резьбы на другую.

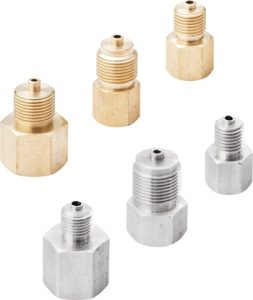

Переходники изготавливаются из латуни или нержавеющей стали. Выбор материала обусловлен типом измерительного прибора и рабочей средой.

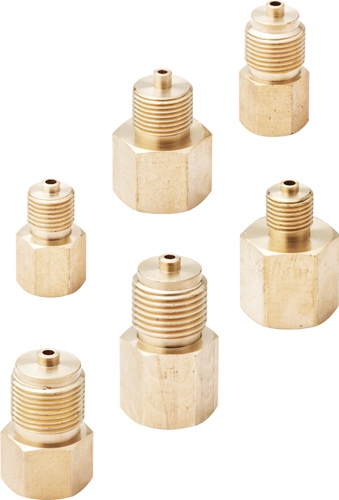

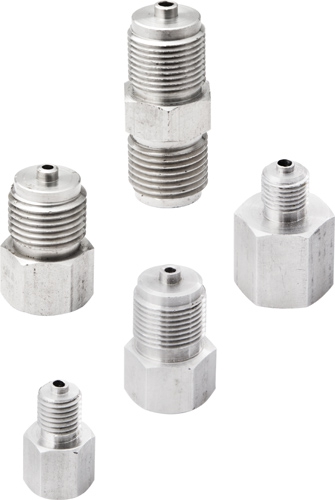

Устройства из латуни используются при измерении давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Для агрессивных к медным сплавам сред с температурой до 200 °C, нужно использовать переходники из нержавеющей стали.

Описание

Переходник является дополнительным соединительным элементом, который предназначен для монтажа манометров в существующее посадочное гнездо на трубопроводных линиях и различных промышленных магистралях. Такое устройство применяется для установки приборов в том случае, если стандартный штуцер не совпадает с резьбой посадочного гнезда.

Штуцер манометра вкручивается в переходник, и таким образом происходит переход с одного типа резьбы на другую.

Переходники изготавливаются из латуни или нержавеющей стали. Выбор материала обусловлен типом измерительного прибора и рабочей средой.

Устройства из латуни используются при измерении давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Для агрессивных к медным сплавам сред с температурой до 200 °C, нужно использовать переходники из нержавеющей стали.

Технические характеристики

Рабочее давление, МПа

25 (переходники из латуни)
60 (переходники из нержавеющей стали)

Материал

Латунь
Нержавеющая сталь 08Х18Н10

Техническая документация

ТУ 4218-001-4719015564-2015



Варианты исполнения

Резьба присоединения
внутренняя G½ — наружная М20×1,5
внутренняя М20×1,5 — наружная G½
внутренняя G½ — наружная NPT½
внутренняя М20×1,5 — наружная NPT½
наружная G½ — наружная М20×1,5
внутренняя G½ — наружная М12х1,5
внутренняя G½ — наружная G¼
внутренняя G¼ — наружная М20×1,5
внутренняя G¼ — наружная G½
внутренняя М20×1,5 — наружная М12×1,5
внутренняя М20х1,5 — наружная G¼
внутренняя М12х1,5 — наружная G½
внутренняя М12х1,5 — наружная М20×1,5
внутренняя G¼ — наружная М12×1,5
внутренняя М12×1,5 — наружная G¼
внутренняя G¼ — наружная NPT¼
внутренняя М12×1,5 — наружная NPT¼
внутренняя G1⁄8 — наружная М10×1
внутренняя М10×1 — наружная G1⁄8
внутренняя G1⁄8 — наружная NPT1⁄8
наружная G¼ — наружная G¼ *



Чертежи

L L1 S G G1 / NPT
27 15 17 G¼ M12×1,5
27 15 17 M12×1,5
30 10 24 G¼ (M12×1,5) M20×1,5 (G½)
33 21 24 G½ (M20×1,5) M12×1,5 (G¼)
41 21 24 G½ (M20×1,5) M20×1,5 (G½)
31 15 19 G¼ (M12×1,5) G
37 21 24 G½ (M20×1,5) G
28 14 17 G¼ NPT¼
41 22 24 G½ (M20×1,5) NPT½
21 11 14 G⅛ NPT⅛
50 10 24 G½ (наруж.) M20×1,5 (наруж.)
30 16 17 M12×1,5 NPT¼
24 14 14 G⅛ М10×1
24 14 14 М10×1 G⅛
34 * 10 14
