Описание
ТУ 4218-094-10474265-2015
ТУ 4035-094-10474265-2015
Код ОК 005-93 (ОКП) 40 3530
Код ТН ВЭД ТС 8471 80 000 0
ПИ-1 предназначен для взаимного преобразования сигналов интерфейсов USB и RS485 с обеспечением их гальванической изоляции. Преобразователь автоматически определяет направление передачи данных. ПИ-1 подключается к USB порту компьютера и питается от него.

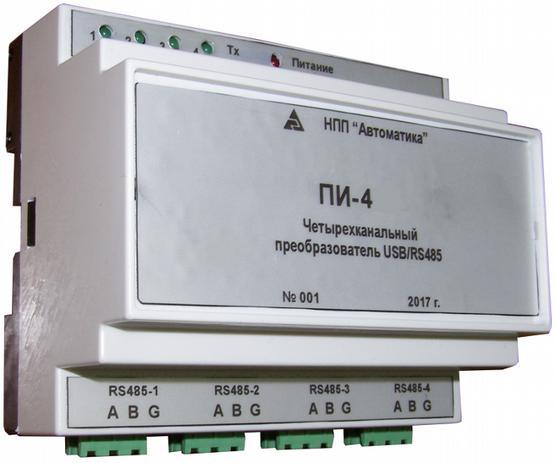

ПИ-4 предназначен для взаимного преобразования сигналов интерфейса USB и четырёх каналов RS-485 с обеспечением их гальванической изоляции. Преобразователь автоматически определяет направление передачи данных. ПИ-4 подключается к USB порту компьютера и питается от него. Имеется исполнение с питанием от внешнего источника 24 В постоянного тока. Питание ПИ-4:
– от порта USB напряжением 5 В (потребляемый ток не более 500 мА);
– от внешнего источника 24 В постоянного тока (потребляемый ток не более 120 мА).
Кабель связи с компьютером (входит в комплект поставки): – USB 2.0 B вилка – A вилка, длина 1,8 м. Для связи с приборами и модулями, имеющими внутренний интерфейс RS-485, необходимо применять экранированную витую пару (не входит в комплект поставки). Длина кабеля не должна превышать 1200 м.
Поддерживаемые скорости обмена: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод.
Преобразователи используются в системах автоматического контроля, регулирования и управления технологическими процессами для подключения компьютера через USB порт к приборам и системам с внутренним интерфейсом RS-485. В частности, используется для связи внешних модулей ввода-вывода с электрон- ным регистратором ЭР-12 производства ЗАО «НПП «Автоматика».
Преобразователь выпускается в корпусе для монтажа на DIN-рейку.
