Описание
Код ОКПД 2 26.20.16.190
Код ТН ВЭД ЕАЭС 8471 80 000 0

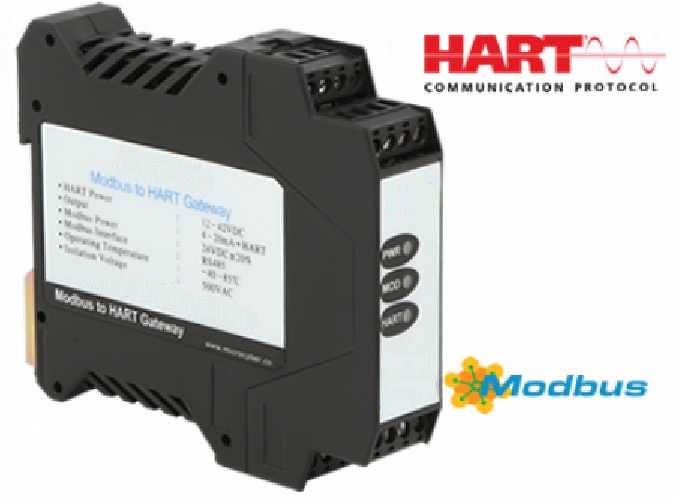

Преобразователь Modbus в HART предназначен для формирования аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART в приборах, имеющих интерфейс RS-485 с протоколами Modbus RTU.
Преобразователь выступает в качестве ведущего устройства и осуществляет опрос регистров подключенного через интерфейс RS-485 ведомого устройства по протоколу Modbus RTU, затем преобразует полученные данные в формат выходных переменных протокола HART и в выходной унифицированный сигнал постоянного тока от 4 до 20 мА, пропорциональный значению первичной переменной устройства. Запись в регистры Modbus-устройства преобразователь не осуществляет, поэтому управление Modbus-устройством через преобразователь невозможно. Функциональная блок-схема работы преобразователя представлена рисунке ниже.
Источником питания преобразователя является токовая петля, а для связи по интерфейсу RS485 требуется внешний источник питания 24 В.
Преобразователь поддерживает работу с четырьмя динамическими переменными (dynamic variables), шестью переменными устройства (device variables), все универсальные команды HART-протокола версии 7, частично общеупотребительные команды HART и стандартный протокол Modbus RTU.
Преобразователь может использоваться с любым прибором производства ЗАО “НПП “Автоматика”, который имеет выходной цифровой сигнал интерфейса RS-485 и поддерживает обмен данными по протоколу Modbus RTU. (например, кондуктометры АЖК-3110, АЖК-3130, АЖК-3122(.П,.ПИ), рН-метры pH-4101, pH-4110, pH-4122(.П), pH-4131, анализаторы растворенного кислорода, анализатор натрия, анализатор мутности, анализатор активности ионов ) Преобразователь выпускается в корпусе для монтажа на DIN-рейку EN-50022 35×7,5 мм.
