Описание

ТУ 4212-089-10474265-2007

Код ОКПД2   26.51.52.130

Код ТНВЭД ЕАЭС 9026 20 200 0

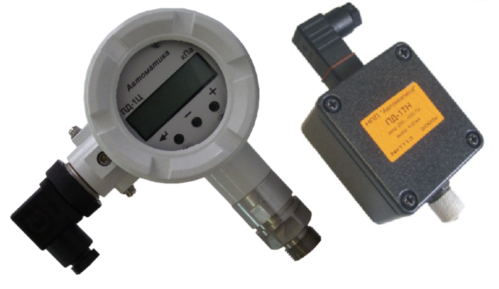

Преобразователи предназначены для преобразования избыточного давления или разрежения газов и жидкостей в унифицированный выходной сигнал постоянного тока, с цифровой индикацией измеряемого параметра или без индикации.
Модификации преобразователя с индексом HART, кроме того, обеспечивают двухстороннюю цифровую связь по токовой петле для передачи результатов измерений и управляющих сигналов.
Преобразователи имеют моноблочную конструкцию. Нормализация входного и выходного аналогового сигнала, задание режимов работы осуществляется программно.
Модификации преобразователей различаются (см. шифр заказа):

  • по виду измеряемого давления:
    • И – избыточное давление;
    • В – разрежение (вакуум);
    • Н – напоромер (малое избыточное давление);
    • Т – тягомер (малое разрежение);
    • ТН – тягонапоромер (малое давление и разрежение).
  • по по типу сенсора и допустимой измеряемой среде:
    • 1 – не агрессивные газы (с полисиликоновым сенсором);
    • 2 – агрессивные газы (с керамическим сенсором);
    • 3 – агрессивные газы, агрессивные жидкости, пульпы (с мембранным сенсором);
  • по конструкции штуцера: М, МВ, ММ, НГ, БС, G, КЛ;
  • по типу корпуса:
    • В – круглый корпус (IP65);
    • П – прямоугольный корпус;
  • по конструкции подключения к токовой петле: КВ (кабельный ввод), ГР (герморазъём).
  • по наличию в выходном сигнале цифрового сигнала: HART.

Преобразователи устойчивы к вибрациям и защищены от проникновения пыли и воды.
Контроль и настройка параметров производится:

  • в модификациях без индикатора ПД-1Ц.В.0, ПД-1Ц.П.0 с помощью пульта программирования ПП-2;
  • в модификациях ПД-1Ц.В.И с помощью встроенного индикатора и трёхкнопочной панели управления;
  • в модификациях ПД-1Ц.х.х.хх.х.х.HART с помощью HART-коммуникатора, или компьютера, оснащенного HART-модемом и программой «HART конфигуратор» от ЗАО «НПП «Автоматика».

Пользователь может осуществлять контроль и настройку параметров:

  • скорректировать ноль и коэффициент усиления;
  • выбрать единицы измерения и положение десятичной точки на индикаторе;
  • задать время усреднения (демпфирования);
  • задать диапазон преобразования давления в ток;
  • восстановить заводские настройки.

Программное обеспечение:

HART-конфигуратор – программа для визуализации результатов измерений, архивирования и конфигурирования приборов  ЗАО «НПП «АВТОМАТИКА» по протоколу HART

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерений программируется пользователем в пределах1), допускаемых выбранным типом сенсора, кПа
    – избыточного давления, кПа:
        – для И1 от  (0…16)  до  (0…250); (см. шифр заказа)
        – для И2 от  (0…100)  до  (0…4000)
        – для И3 от  (0…10)  до  (0…4000)
        – для Н1 от  (0…0,25)  до  (0…10)
    – разрежения, кПа:
        – для В12) от  (0…-16)  до  (0…-60)
        – для Т12) от  (0…-0,25)  до  (0…-10)
    – избыточного давления и разрежения, кПа:
        – для ТН12) от  (-0,125…0,125)  до  (-10…10)
Пределы допускаемой основной приведённой погрешности
±0,25; ±0,5; ±1,5; ±2,5 в зависимости от диапазона измерений
Температура рабочей среды
    – ПД-1Ц.х.х.х1 (0…60) °С,
(-40…+85) °С – без нормирования погрешности
    – ПД-1Ц.х.х.И2 (-40…+135) °С
    – ПД-1Ц.х.х.И3 (-10…+70) °С,
(-40…+125) °С – без нормирования погрешности
Температурная компенсация характеристики сенсора автоматическая (с возможностью отключения)
Выходной сигнал постоянного тока (4…20) мА / HART
Схема подключения к внешним устройствам двухпроводная
Напряжение питания постоянного тока (9…30) В
Потребляемая мощность не более 0,6 Вт
Климатическое исполнение УХЛ 4.2*
    – температура окружающего воздуха: (5…50) ºС
    – относительная влажность окружающего воздуха до 98 % при 35 ºС
    – атмосферное давление от 84 кПа до 106,7 кПа
Климатическое исполнение преобразователей, не предназначенных для применения в сфере распространения государственного регулирования обеспечения единства измерений УХЛ 3.1*
    – температура окружающего воздуха:
        – для ПД-1Ц.В.0, ПД-1Ц.П.0
от -10 до +50 °С или
от -40 до +70 °С,		 в зависимости от сенсора и влияния окружающего воздуха на сенсор
        – для ПД-1Ц.В.И (с индикатором) (-20…+70) ºС
    – относительная влажность окружающего воздуха до 98 % при 35 ºС
    – атмосферное давление от 84 кПа до 106,7 кПа
Cтепень защиты, обеспечиваемой оболочкой преобразователей, от проникновения твёрдых частиц, пыли и воды по ГОСТ 14254-2015
    – ПД-1Ц.В, не предназначенные для применения в сфере распространения государственного регулирования обеспечения единства измерений IP65
    – остальные IP54
Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 V2
Материал корпуса алюминиевый сплав с порошковым покрытием
Материал штуцера, клампа сталь 12X18H10T, 08X18Н10Т
Присоединение преобразователя к процессу:
    – штуцер М20×1,5
    – штуцер М20×1,5 с верхним уплотнением только для ПД-1Ц.В
    – штуцер М20×1,5 с открытой мембраной только для ПД-1Ц.В
    – штуцер под ПВХ трубку 6/4 с накидной гайкой
    – штуцер под ПВХ трубку 6/4 быстросъёмный
    – штуцер G½
    – штуцер Ø50,5 мм под кламп-соединитель только для ПД-1Ц.В
Масса:
    – ПД-1Ц.В, не более 0,7 кг
    – ПД-1Ц.П, не более 0,3 кг
Время установления рабочего режима, не более не более 15 мин
Средняя наработка на отказ не менее 32000 ч
Средний срок службы не менее 10 лет

Чертежи

Рис. 1 Габаритные размеры ПД-1Ц.В.х.хх.М.КВ со штуцером М20×1,5 с трубкой

Рис. 2 Габаритные размеры ПД-1Ц.В.И.хх.М.ГР со штуцером М20×1,5 с трубкой

Рис. 3 Монтажные размеры ПД-1Ц.В со штуцером М20×1,5

Рис. 4 Монтаж ПД-1Ц.В

Рис. 5 Габаритные и монтажные размеры ПД-1Ц.В.И.И3.КЛ.ГР
с открытой мембраной из нержавеющей стали под кламп (Tri-clamp DN=11/2“)

Рис. 6 Габариты ПД-1Ц.П.0.И1.М(G).ГР со штуцером М20×1,5 с трубкой

a)     Габариты ПД-1Ц.П.0.х.БС(НГ)
б)     Монтажные размеры ПД‑1Ц.П

Рис. 7 Габаритные и монтажные размеры ПД-1Ц.П со штуцером под трубку ПВХ 6×4 мм

Рис. 8 Монтаж ПД-1ЦМ.П на трубу

Схема соединений

Рис. 1 Внешние электрические соединения преобразователей ПД-1Ц

Рис. 2 Внешние электрические соединения преобразователей ПД-1Ц.х.хх.х.HART
с использованием цифрового сигнала HART
