ТУ 4212-089-10474265-2007

Код ОКПД2   26.51.52.130

Код ТНВЭД ЕАЭС 9026 20 200 0

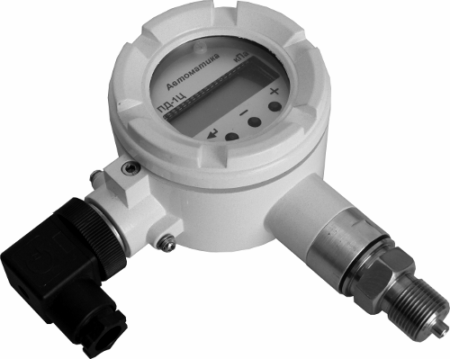

ПД-1ЦМ предназначены для преобразования избыточного давления или разрежения газов и жидкостей в цифровую индикацию измеряемого параметра и передачи его значения по интерфейсу RS-485 (протокол Modbus RTU или ASCII). Индикация текущего значения измеряемого давления осуществляется непрерывно на встроенном цифровом четырёхразрядном индикаторе.
Преобразователи имеют моноблочную конструкцию. Нормализация входного аналогового сигнала, задание режимов работы осуществляется программно.
Модификации преобразователей различаются (см. шифр заказа):

  • по виду измеряемого давления:
    • И – избыточное давление;
    • В – разрежение (вакуум);
    • Н – напоромер (малое избыточное давление);
    • Т – тягомер (малое разрежение);
    • ТН – тягонапоромер (малое давление и разрежение).
  • по по типу сенсора и допустимой измеряемой среде:
    • 1 – не агрессивные газы (с полисиликоновым сенсором);
    • 2 – агрессивные газы (с керамическим сенсором);
    • 3 – агрессивные газы, агрессивные жидкости, пульпы (с мембранным сенсором);
  • по конструкции штуцераМ, МВ, ММ, НГ, БС, G, КЛ;
  • по типу индикатораСКР, СЗЛ, ЖКИ.

Преобразователи устойчивы к вибрациям (V2) и защищены от пыли и воды (IP65). Питание преобразователя и обмен данными по локальной сети осуществляются по отдельным парам проводов. Преобразователи являются программируемыми.

С помощью индикатора и встроенной трёхкнопочной панели управления пользователь может осуществлять просмотр и изменение параметров конфигурации преобразователя:

  • изменять параметры цифрового фильтра;
  • выбирать единицы измерения;
  • устанавливать «ноль» и диапазон индикации;
  • настраивать параметры интерфейса;
  • восстанавливать заводские настройки.



   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер
   Аксессуары:

  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4

Описание

ТУ 4212-089-10474265-2007

Код ОКПД2   26.51.52.130

Код ТНВЭД ЕАЭС 9026 20 200 0

ПД-1ЦМ предназначены для преобразования избыточного давления или разрежения газов и жидкостей в цифровую индикацию измеряемого параметра и передачи его значения по интерфейсу RS-485 (протокол Modbus RTU или ASCII). Индикация текущего значения измеряемого давления осуществляется непрерывно на встроенном цифровом четырёхразрядном индикаторе.
Преобразователи имеют моноблочную конструкцию. Нормализация входного аналогового сигнала, задание режимов работы осуществляется программно.
Модификации преобразователей различаются (см. шифр заказа):

  • по виду измеряемого давления:
    • И – избыточное давление;
    • В – разрежение (вакуум);
    • Н – напоромер (малое избыточное давление);
    • Т – тягомер (малое разрежение);
    • ТН – тягонапоромер (малое давление и разрежение).
  • по по типу сенсора и допустимой измеряемой среде:
    • 1 – не агрессивные газы (с полисиликоновым сенсором);
    • 2 – агрессивные газы (с керамическим сенсором);
    • 3 – агрессивные газы, агрессивные жидкости, пульпы (с мембранным сенсором);
  • по конструкции штуцераМ, МВ, ММ, НГ, БС, G, КЛ;
  • по типу индикатораСКР, СЗЛ, ЖКИ.

Преобразователи устойчивы к вибрациям (V2) и защищены от пыли и воды (IP65). Питание преобразователя и обмен данными по локальной сети осуществляются по отдельным парам проводов. Преобразователи являются программируемыми.

С помощью индикатора и встроенной трёхкнопочной панели управления пользователь может осуществлять просмотр и изменение параметров конфигурации преобразователя:

  • изменять параметры цифрового фильтра;
  • выбирать единицы измерения;
  • устанавливать «ноль» и диапазон индикации;
  • настраивать параметры интерфейса;
  • восстанавливать заводские настройки.



   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер
   Аксессуары:

  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4

Технические характеристики

Наименование параметра Значение параметра
Диапазоны измерений, определяемые верхним пределом измерений (ВПИ) выбранного типа сенсора:
    – избыточного давления, кПа:
        – И1 (полисиликоновый сенсор) от 0 до 10, 35, 50, 100, 200, 250 кПа; (см. шифр заказа)
        – И2 (керамический сенсор) от 0 до 200, 500, 1000, 2000, 4000 кПа
        – И3 (мембранный сенсор) от 0 до 10, 35, 70, 100, 600, 1000, 4000 кПа
        – Н1 (полисиликоновый сенсор) от 0 до 0,25; 1; 2,5; 7, 10 кПа
    – разрежения, кПа:
        – В11) (полисиликоновый сенсор) от 0 до -10, -35, -50, -60 кПа;
        – Т11) (полисиликоновый сенсор) от 0 до -0,25; -1; -2,5; -7; -10 кПа
    – избыточного давления и разрежения, кПа:
        – ТН11) (полисиликоновый сенсор) (-0,25..+0,25); (-1..+1); (2,5..+2,5); (-7 …+7); (-10..+10) кПа
Пределы допускаемой основной приведённой погрешности ±0,5;
±0,25 – по заказу, но только для диапазонов измерения более 40 кПа
Температура рабочей среды
    – И1,Н1, В1, Т1, ТН1 (0…60) °С,       (не агрессивные газы)
(-40…+85) °С – без нормирования погрешности
    – И2 (-40…+135) °С   (агрессивные жидкости, пары, газы)
    – И3 (-10…+70) °С     (агрессивные жидкости, пульпы)
(-40…+125) °С – без нормирования погрешности
Интерфейс / протокол цифровой RS-485 (протокол обмена Modbus RTU – скорость обмена от 1200 до 115200 бит/с)
Тип линии связи экранированная витая пара
Длина линии связи, не более 1000 м
Тип индикатора жидкокристаллический (ЖКИ) или
светодиодный (СДИ) – для применения вне сферы распространения государственного регулирования обеспечения единства измерений
Цвет СДИ зелёный или красный
Индикация измеряемого параметра 4 разряда
Частота измерений 5 Гц
Напряжение питания постоянного тока (7…35) В
Потребляемая мощность
    – преобразователем с ЖКИ, не более 0,6 Вт
    – преобразователем с СДИ, не более 2 Вт
Климатическое исполнение УХЛ 4.2*
    – температура окружающего воздуха: (5…50) ºС
    – относительная влажность окружающего воздуха до 98 % при 35 ºС
    – атмосферное давление от 84 кПа до 106,7 кПа
Климатическое исполнение преобразователей, не предназначенных для применения в сфере распространения государственного регулирования обеспечения единства измерений УХЛ 3.1*
    Группа климатического исполнения по ГОСТ Р 52931
        – преобразователей с СДИ
C2 (-40…+70) ºС
до 100 % при 35 °С и ниже с конденсацией влаги
от 84 до 106,7 кПа
        – преобразователей с ЖКИ
C3 (-10…+50) ºС
до 95 % при 35 °С и ниже без конденсации влаги
от 84 до 106,7 кПа
Cтепень защиты, обеспечиваемой оболочкой преобразователей, от проникновения твёрдых частиц, пыли и воды по ГОСТ 14254-2015
    – не предназначенные для применения в сфере распространения государственного регулирования обеспечения единства измерений IP65
    – остальные IP54
По устойчивости к синусоидальным вибрациям по ГОСТ Р 52931 V2
Присоединение преобразователя к процессу штуцер или кламп (см. шифр заказа)
Материал штуцера, клампа сталь 12X18H10T, 08X18Н10Т
Материал корпуса алюминиевый сплав с порошковым покрытием
Подключение внешних цепей через герметичный разъём
Масса 1,0 до 1,8 кг
Время установления рабочего режима, не более не более 15 мин
Средняя наработка на отказ не менее 32000 ч
Средний срок службы 10 лет

Чертежи

а) ПД-1ЦМ.В.х.М(G).х.ГР (штуцер с трубкой)


Рис. 1   Габаритные и монтажные размеры ПД-1ЦМ.В.х.х.И1(И2,И3)

Рис. 2   Габаритные и монтажные размеры ПД-1ЦМ.В.И3.КЛ.ГР
с открытой мембраной из нержавеющей стали под кламп (Tri-clamp DN=11/2“)

Рис. 3 Монтаж ПД-1ЦМ.В

Схема соединений

Рис. 1. Схема включения ПД-1ЦМ в сеть Modbus
