ТУ 4227-088-10474265-2007

Код ОКПД2   26.51.43.117

Код ТНВЭД ЕАЭС 9030 33 100 0

Серия преобразователей НПТ-Ц расширена для замены НПТ-1, НПТ-2.

Преобразователи серии НПТ-Ц предназначены для преобразования сигналов от термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) в унифицированный сигнал постоянного тока (4…20) мА, с цифровой индикацией измеряемого параметра или без индикации.

Модификации преобразователя с индексом HART, кроме того, обеспечивают двухстороннюю цифровую связь по токовой петле для передачи результатов измерений и управляющих сигналов.

Линейная зависимость выходного тока от температуры обеспечивается для всех номинальных статических характеристик (НСХ) ТС по ГОСТ 6651-2009 и ТП по ГОСТ Р 8.585-2001.

Для работы с ТП предусмотрена компенсация температуры свободных концов. Имеется режим отключения компенсации.

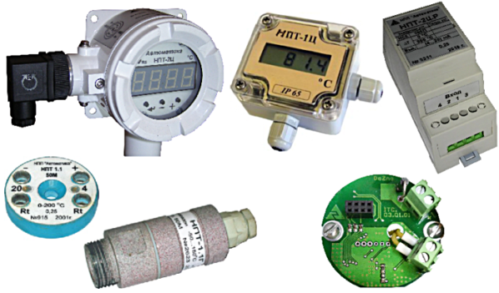

Выпускаются две модели преобразователей:

  • НПТ-1Ц.х-х – устанавливается в головку термозонда;
  • НПТ-2Ц.х-х – преобразователь в отдельном корпусе, или без корпуса.



   Встроенный индикатор и трёхкнопочная панель управления имеются у моделей НПТ‑хЦ.В, НПТ‑хЦ.П. Для остальных индикатором может служить подключаемый пульт ПП‑2. Индикация показаний осуществляется непрерывно на четырёхразрядном жидкокристаллическом индикаторе. С помощью панели или пульта пользователь может контролировать и настраивать:

  • параметры термопреобразователя (тип НСХ и др.);
  • диапазон преобразования температуры в ток.

Программное обеспечение:

HART-конфигуратор – программа для визуализации результатов измерений, архивирования и конфигурирования приборов  ЗАО «НПП «АВТОМАТИКА» по протоколу HART



Узнать цену Консультация по продукции

Описание

ТУ 4227-088-10474265-2007

Код ОКПД2   26.51.43.117

Код ТНВЭД ЕАЭС 9030 33 100 0

Серия преобразователей НПТ-Ц расширена для замены НПТ-1, НПТ-2.

Преобразователи серии НПТ-Ц предназначены для преобразования сигналов от термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) в унифицированный сигнал постоянного тока (4…20) мА, с цифровой индикацией измеряемого параметра или без индикации.

Модификации преобразователя с индексом HART, кроме того, обеспечивают двухстороннюю цифровую связь по токовой петле для передачи результатов измерений и управляющих сигналов.

Линейная зависимость выходного тока от температуры обеспечивается для всех номинальных статических характеристик (НСХ) ТС по ГОСТ 6651-2009 и ТП по ГОСТ Р 8.585-2001.

Для работы с ТП предусмотрена компенсация температуры свободных концов. Имеется режим отключения компенсации.

Выпускаются две модели преобразователей:

  • НПТ-1Ц.х-х – устанавливается в головку термозонда;
  • НПТ-2Ц.х-х – преобразователь в отдельном корпусе, или без корпуса.



   Встроенный индикатор и трёхкнопочная панель управления имеются у моделей НПТ‑хЦ.В, НПТ‑хЦ.П. Для остальных индикатором может служить подключаемый пульт ПП‑2. Индикация показаний осуществляется непрерывно на четырёхразрядном жидкокристаллическом индикаторе. С помощью панели или пульта пользователь может контролировать и настраивать:

  • параметры термопреобразователя (тип НСХ и др.);
  • диапазон преобразования температуры в ток.

Программное обеспечение:

HART-конфигуратор – программа для визуализации результатов измерений, архивирования и конфигурирования приборов  ЗАО «НПП «АВТОМАТИКА» по протоколу HART



Технические характеристики

Наименование параметра Значение параметра
Входной сигнал
    – от ТС по ГОСТ 6651-2009 Pt, П, Cu, М, Н c любым R0 от 40 до 1000 Ом
    – от ТП по ГОСТ Р 8.585-2001 A-1 (ТВР), A-2 (ТВР), A-3 (ТВР), В (ТПР), Е (ТХКн), J (ТЖК), K (ТХА), L (ТХК), M (ТМК), N (ТНН), S (ТПП), R (ТПП), T (ТМК)
Диапазон преобразования температуры
    – для ТС любой в пределах диапазона измерений подключенного ТС по ГОСТ 6651-2009, но не менее 50 °С (или диапазон изменения сопротивления не менее 0,2R0 – зависит от того, что больше)
    – для ТП любой в пределах диапазона измерений подключенной ТП по ГОСТ Р 8.585-2001, но не менее 250 °С (или диапазон изменения термоЭДС не менее 5 мВ; зависит от того, что больше).
Класс точности 0,25
Погрешность измерения температуры свободных концов термопары ±0,5 °С
Режим компенсации температуры свободных концов ТП автоматический (возможно отключение компенсации)
Подключение ТП компенсационный провод
Схема подключения сопротивления (ТС) двух-, трёх-, четырёхпроводная
Выходной сигнал (4…20) мА / HART
Схема подключения к внешним устройствам двухпроводная
Зависимость выходного сигнала от температуры линейная
Напряжение питания постоянного тока (9…30) В
Потребляемая мощность не более 0,7 Вт
Индикация в НПТ-1Ц.В, НПТ-1Ц.П, НПТ-2Ц.В, НПТ-2Ц.П четырёхразрядный ЖКИ
Климатическое исполнение УХЛ 3.1
        – температура окружающего воздуха
            – для НПТ-2.хР (-10…+50) °С
            – для преобразователей НПТ-хЦ.В(П) с индикатором (-30…+70) °С
            – для остальных (-40…+70) °С
        – верхний предел относительной влажности при 35 °С и более низких температурах без конденсации влаги
            – для НПТ-2Ц.Р не более 80 %
            – для НПТ-хЦ.В, НПТ-хЦ.П не более 98 %
            – для остальных не более 95 %
        – атмосферное давление от 84 кПа до 106,7 кПа
Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931‑2008 V2
Степень защиты преобразователей в корпусе от пыли и воды по ГОСТ 14254-2015‑2015
    – для НПТ-2Ц.Р IP20
    – для НПТ-хЦ.В, НПТ-хЦ.П IP65
    – для остальных IP54
Материал корпуса преобразователя
    – корпуса (головки) «А», «П», «Р» полиамид, ABS или поликарбонат
    – корпуса (головки) «Б», «В» «Г» алюминиевый сплав с полимерным покрытием
Время установления рабочего режима не более 15 мин
Средняя наработка на отказ
    – для преобразователей НПТ-хЦ.В(П) с индикатором 32000 ч
    – для остальных 50000 ч
Средний срок службы 10 лет

Чертежи

Рис. 1 НПТ-1Ц.А

Рис. 2 НПТ-1Ц.Б

Рис. 3 НПТ-1Ц.Г.КВ в корпусе

Рис. 4 НПТ-хЦ.В

Рис. 5 Монтаж НПТ-хЦ.В


Рис. 6 НПТ-хЦ.П

Рис. 7 Монтаж НПТ-2Ц.П на трубу Ø57 мм

Рис. 8 НПТ-2Ц.Р

Схема соединений

Рис. 1 Подключение датчиков к НПТ-1Ц.А, НПТ-1Ц.Б, НПТ-1Ц.Г
термопары – слева, термометра сопротивления – справа

Рис. 2 Подключение термопары к НПТ-xЦ.В, НПТ-xЦ.П, НПТ-2Ц.Р.

Рис. 3 Подключение сопротивления или ТС к НПТ-хЦ.В, НПТ-хЦ.П, НПТ-2Ц.Р

Рис. 4 Внешние соединения НПТ-хЦ

Рис. 5 Внешние соединения выхода преобразователей НПТ-хЦ.х.х.HART с использованием цифрового сигнала HART-протокола
