ТУ 4212-089-10474265-2007

Код ОКПД2   26.51.52.130

Код ТН ВЭД ЕАЭС 9026 20 200 0

Преобразователи предназначены для измерения и преобразования в унифицированный токовый сигнал давления неагрессивных газов или вакуума при работе в автоматических и автоматизированных системах контроля, регулирования и управления технологическими процессами в химической, нефтехимической, газовой, целлюлозно-бумажной и других отраслях промышленности.

Преобразователи различаются:

  • по измеряемому давлению (обозначается буквой):
    • П – для преобразования унифицированного пневматического сигнала;
    • И – для преобразования избыточного давления;
    • В – для преобразования разрежения (вакуума).
  • по диапазону выходного сигнала (обозначается числом):
    • 05 – выход (0 …5) мА;
    • 42 – выход (4 …20) мА.

Преобразователи также различаются конструктивно:

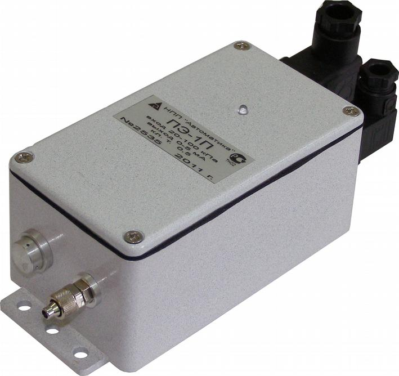

    • Преобразователь ПЭ-1 состоит из металлического корпуса и электронного блока, выполненного на печатной плате. С одной стороны преобразователя расположены входной штуцер для подключения измеряемого давления и компенсатор давления; с другой стороны расположены герморазъёмы для питающего напряжения (~220 В) и выходного сигнала.



  • Преобразователь ПЭ-1Р конструктивно состоит из датчика давления с входными штуцерами, корпуса для крепления на DIN-рейку и электронного блока. Электронный блок представляет собой печатную плату с радиоэлектронными элементами. На печатной плате установлены органы регулирования и разъём для подключения кабеля. Напряжение питания – от 15 до 30 В.

Описание

ТУ 4212-089-10474265-2007

Код ОКПД2   26.51.52.130

Код ТН ВЭД ЕАЭС 9026 20 200 0

Преобразователи предназначены для измерения и преобразования в унифицированный токовый сигнал давления неагрессивных газов или вакуума при работе в автоматических и автоматизированных системах контроля, регулирования и управления технологическими процессами в химической, нефтехимической, газовой, целлюлозно-бумажной и других отраслях промышленности.

Преобразователи различаются:

  • по измеряемому давлению (обозначается буквой):
    • П – для преобразования унифицированного пневматического сигнала;
    • И – для преобразования избыточного давления;
    • В – для преобразования разрежения (вакуума).
  • по диапазону выходного сигнала (обозначается числом):
    • 05 – выход (0 …5) мА;
    • 42 – выход (4 …20) мА.

Преобразователи также различаются конструктивно:

    • Преобразователь ПЭ-1 состоит из металлического корпуса и электронного блока, выполненного на печатной плате. С одной стороны преобразователя расположены входной штуцер для подключения измеряемого давления и компенсатор давления; с другой стороны расположены герморазъёмы для питающего напряжения (~220 В) и выходного сигнала.



  • Преобразователь ПЭ-1Р конструктивно состоит из датчика давления с входными штуцерами, корпуса для крепления на DIN-рейку и электронного блока. Электронный блок представляет собой печатную плату с радиоэлектронными элементами. На печатной плате установлены органы регулирования и разъём для подключения кабеля. Напряжение питания – от 15 до 30 В.

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерений, допускаемых выбранным типом преобразователя, кПа
    – ПЭ-1(Р).П 20…100
    – ПЭ-1(Р).И 0…4; 0…10; 0…16; 0…25; 0…40; 0…100; 0…160; 0…250
    – ПЭ-1(Р).В 0…-4; 0…-10; 0…-16; 0…-25; 0…-40; 0…-60
Максимальное входное давление (разрежение) не должно превышать 125 % от верхнего (нижнего) предела измерения.
Предел допускаемой основной приведённой погрешности
0,5 % или 1,0 % в зависимости от диапазона измерений
Выходной сигнал постоянного тока (по заказу) (4…20) мА; (0…5) мА
Сопротивлении нагрузки в зависимости от выходного сигнала постоянного тока, не более:
    – (0… 5) мА 2 кОм
    – (4… 20) мА 500 Ом
Напряжение питания
    – ПЭ-1.х ~(110… 240) В / (47… 63) Гц
    – ПЭ-1Р.х (15…30) В постоянного тока1)
Потребляемая мощность
    – ПЭ-1.х 1,5 Вт
    – ПЭ-1Р.х 0,6 Вт
Климатическое исполнение (ГОСТ 15150-69) УХЛ 4.2*
    – температура окружающего воздуха (+5…+50) °С
    – относительная влажность окружающего воздуха до 80 % при 35 °С
    – атмосферное давление от 84 кПа до 106,7 кПа
Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 N2
Код степени защиты от воздействия пыли и воды
    – ПЭ-1.х IP65
    – ПЭ-1Р.х
Подключение к процессу
    – ПЭ-1.х штуцер под ПВХ трубку (6×4) мм, с накидной гайкой
    – ПЭ-1Р.х штуцер под ПВХ трубку (6×4) мм
Материал корпуса
    – ПЭ-1.х металл с полимерным покрытием
    – ПЭ-1Р.х поликарбонат
Габаритные размеры
    – ПЭ-1.х 171×64×55 мм
    – ПЭ-1Р.х 100×58×35 мм.
Вес
    – ПЭ-1.х не более 0,4 кг
    – ПЭ-1Р.х не более 0,2 кг
Средняя наработка на отказ не менее 64000 ч
Средний срок службы не менее 8 лет

Чертежи

Рис. 1 Габаритные и монтажные размеры ПЭ-1

Рис. 2 Габаритные и монтажные размеры ПЭ-1Р

Схема соединений

Рис. 1 Схема внешних соединений для преобразователей ПЭ-1

Рис. 2 Схема внешних соединений для преобразователей ПЭ-1Р
с выходным сигналом (4…20) мА

Рис. 3 Схема внешних соединений для преобразователей ПЭ-1Р
с выходным сигналом (0…5) мА
