ТУ 4221-087-10474265-2007

Код ОКПД-2 26.51.43.110

Код ТН ВЭД ЕАЭС 9030 89 300 0

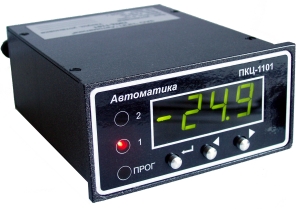

Приборы предназначены для измерения и цифровой индикации входных сигналов, преобразования их в унифицированный сигнал постоянного тока, сигнализации о выходе параметра за пределы заданных значений. Индикация входного параметра осуществляется четырёхразрядным светодиодным индикатором в процентах или в абсолютных единицах измеряемого параметра.

Приборы имеют следующие модификации:

  • ПКЦ-1101.05, ПКЦ-1101.02, ПКЦ-1101.42 – для измерения тока;
  • ПКЦ-1101.10, ПКЦ-1101.01, ПКЦ-1101.002 – для измерения напряжения;
  • ПКЦ-1101.С – для измерения сопротивления.

Входной измеряемый параметр:

  • постоянный ток: (0…5) мА, (0…20) мА или (4…20) мА;
  • постоянное напряжение: (0…10) В, (0…1) В, (0…200) мВ;
  • сопротивление: (0…5000) Ом;

Входное сопротивление:

  • для ПКЦ-1101.05, ПКЦ-1101.05, ПКЦ-1101.42 – не более 100 Ом;
  • для ПКЦ-1101.10, ПКЦ-1101.01, ПКЦ-1101.002 – не менее 100 кОм.



   Длина линии связи от датчика сопротивления до ПКЦ-1101.С должна быть не более 100 метров. Подключение датчика сопротивления – трёхпроводное. Сопротивление проводов равной длины и сечения должно быть не более 10 Ом.
Приборы обеспечивают питание измерительных преобразователей (датчиков) от собственного источника +24 В.

Приборы программируемые. Пользователь может выбирать (изменять):

  • диапазон входного сигнала;
  • диапазон выходного сигнала (тока);
  • диапазон индикации;
  • настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух- или трехпозиционного регулятора.
Узнать цену Консультация по продукции

Описание

ТУ 4221-087-10474265-2007

Код ОКПД-2 26.51.43.110

Код ТН ВЭД ЕАЭС 9030 89 300 0

Приборы предназначены для измерения и цифровой индикации входных сигналов, преобразования их в унифицированный сигнал постоянного тока, сигнализации о выходе параметра за пределы заданных значений. Индикация входного параметра осуществляется четырёхразрядным светодиодным индикатором в процентах или в абсолютных единицах измеряемого параметра.

Приборы имеют следующие модификации:

  • ПКЦ-1101.05, ПКЦ-1101.02, ПКЦ-1101.42 – для измерения тока;
  • ПКЦ-1101.10, ПКЦ-1101.01, ПКЦ-1101.002 – для измерения напряжения;
  • ПКЦ-1101.С – для измерения сопротивления.

Входной измеряемый параметр:

  • постоянный ток: (0…5) мА, (0…20) мА или (4…20) мА;
  • постоянное напряжение: (0…10) В, (0…1) В, (0…200) мВ;
  • сопротивление: (0…5000) Ом;

Входное сопротивление:

  • для ПКЦ-1101.05, ПКЦ-1101.05, ПКЦ-1101.42 – не более 100 Ом;
  • для ПКЦ-1101.10, ПКЦ-1101.01, ПКЦ-1101.002 – не менее 100 кОм.



   Длина линии связи от датчика сопротивления до ПКЦ-1101.С должна быть не более 100 метров. Подключение датчика сопротивления – трёхпроводное. Сопротивление проводов равной длины и сечения должно быть не более 10 Ом.
Приборы обеспечивают питание измерительных преобразователей (датчиков) от собственного источника +24 В.

Приборы программируемые. Пользователь может выбирать (изменять):

  • диапазон входного сигнала;
  • диапазон выходного сигнала (тока);
  • диапазон индикации;
  • настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух- или трехпозиционного регулятора.

Технические характеристики

Наименование параметра Значение параметра
Входные сигналы:
    – ПКЦ-1101.05 постоянный ток (0…5) мА
    – ПКЦ-1101.02 постоянный ток (0…20) мА
    – ПКЦ-1101.42 постоянный ток (4…20) мА
    – ПКЦ-1101.002 постоянное напряжение (0…200) мВ
    – ПКЦ-1101.01 постоянное напряжение (0…1) В
    – ПКЦ-1101.10 постоянное напряжение (0…10) В
    – ПКЦ-1101.С активное сопротивление (0…5000) Ом
Пределы допускаемой основной приведённой погрешности по показаниям и по выходному току не превышают ±0,5 %
Подключение источника входного сигнала
    – ПКЦ-1101 двухпроводное
    – ПКЦ-1101.С трёхпроводное
Выходные сигналы
    – аналоговый унифицированный   (опция) (0…5) мА или (4…20) мА
    – 2 дискретных   (опция) переключающий «сухой контакт», ~240В, 3А
Индикация измеряемого параметра 4 разряда
Цвет индикатора зеленый или красный
Сигнализация работы реле 2 светодиодных индикатора
Напряжение питания ~220 В, 50 Гц
Потребляемая мощность не более 5 ВА
Климатическое исполнение по ГОСТ 15150-69 УХЛ 4.2*
    – температура окружающего воздуха (+5…+50) ºС
    – относительная влажность воздуха до 80 % при 35 ºС
    – атмосферное давление от 84 кПа до 106,7 кПа
Устойчивость к механическим воздействиям ГОСТ Р 52931-2008 N2
Материал корпуса алюминиевый сплав с полимерным покрытием
Габаритные размеры по DIN 43700 (48×96×118) мм
Вес не более 0,6 кг
Средняя наработка на отказ не менее 64000 ч
Средний срок службы не менее 8 лет

Чертежи

Рисунок 1 – Габаритные размеры прибора ПКЦ-1101

Схема соединений

Рисунок 1 – Пример подключения преобразователя давления ПД-1
с выходным сигналом (0…5) мА к прибору ПКЦ-1101.05 по трёхпроводной схеме

Рисунок 2 – Пример подключения преобразователей температуры типа НПТ-1 и НПТ-2
с выходным сигналом (4…20) мА к прибору ПКЦ-1101.42 по двухпроводной схеме

Рисунок 3 – Пример подключения источника с токовым выходным сигналом
к ПКЦ-1101.02, ПКЦ-1101.05 или ПКЦ-1101.42

Рисунок 4 – Пример подключения источника напряжения к ПКЦ-1101.10 ПКЦ-1101.01, или ПКЦ-1101.002

Рисунок 5 – Подключение резистивного датчика к ПКЦ-1101.С
