ТУ 4212-089-10474265-2007

Код ОКПД2   26.51.52.130

Код ТН ВЭД ЕАЭС 9026 20 200 0

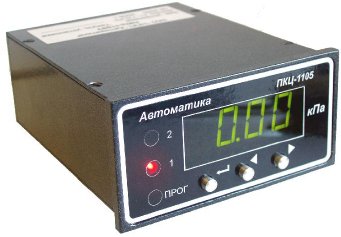

Приборы предназначены для измерения малого давления или разрежения неагрессивных газов, преобразования их в унифицированные сигналы постоянного тока, цифровой индикации значения давления, сигнализации выхода давления за пределы заданных значений (уставок).
Приборы применяются для измерения малых давлений газов в различных отраслях промышленности, в том числе в ЖКХ для оснащения котельных и т.п.

Модели:

  • ПКД-1105Н – измерение избыточного давления – напоромер;
  • ПКД-1105Т – измерение разрежения (вакуума) – тягомер;
  • ПКД-1105ТН — измерение избыточного давления и разрежения – тягонапоромер.

Приборы программируемые.

Пользователь может выбирать (изменять):

  • диапазон изменения входного сигнала;
  • диапазон изменения выходного сигнала (тока);
  • установку нуля;
  • настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух-или трехпозиционного регулятора.
Узнать цену Консультация по продукции

Описание

ТУ 4212-089-10474265-2007

Код ОКПД2   26.51.52.130

Код ТН ВЭД ЕАЭС 9026 20 200 0

Приборы предназначены для измерения малого давления или разрежения неагрессивных газов, преобразования их в унифицированные сигналы постоянного тока, цифровой индикации значения давления, сигнализации выхода давления за пределы заданных значений (уставок).
Приборы применяются для измерения малых давлений газов в различных отраслях промышленности, в том числе в ЖКХ для оснащения котельных и т.п.

Модели:

  • ПКД-1105Н – измерение избыточного давления – напоромер;
  • ПКД-1105Т – измерение разрежения (вакуума) – тягомер;
  • ПКД-1105ТН — измерение избыточного давления и разрежения – тягонапоромер.

Приборы программируемые.

Пользователь может выбирать (изменять):

  • диапазон изменения входного сигнала;
  • диапазон изменения выходного сигнала (тока);
  • установку нуля;
  • настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух-или трехпозиционного регулятора.

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерения (линейная шкала), Па
    – ПКД-1105Н (напоромер) ( 0…2500; 0…5000; 0…7500)
    – ПКД-1105Т (тягомер) (0…-2500; 0…-5000; 0…-7500)
    – ПКД-1105ТН (тягонапоромер) ( -2500…2500; -5000…5000; -7500…7500)
Пределы допускаемой основной приведённой погрешности ±2,5 %; ±1,5 %
Пределы допускаемой дополнительной приведённой погрешности, вы- званной изменением температуры окружающего воздуха на каждые 10 oС по отно- шению к нормальным условиям ±1,0 %
Выходные сигналы
    – аналоговый (0…5) мА или (4…20) мА
    – 2 дискретных переключающий «сухой контакт», ~240 В, 3 А
Индикация измеряемого параметра 4 разряда
Цвет индикатора зелёный или красный
Сигнализация работы реле 2 светодиодных индикатора
Напряжение питания ~220 В, 50 Гц
Потребляемая мощность не более 5 ВА
Климатическое исполнение УХЛ 4.2*
    – температура окружающего воздуха (+5…+50) °С
    – относительная влажность воздуха до 80 % при 35 ºС
    – атмосферное давление от 84 кПа до 106,7 кПа
Устойчивость к механическим воздействиям по ГОСТ 12997 N2
Материал корпуса алюминиевый сплав с полимерным покрытием
Габаритные размеры по DIN 43700 (48×96×118) мм
Вес не более 0,6 кг
Подключение к процессу штуцер под трубку ПВХ (6×4) мм
Средняя наработка на отказ не менее 64 000 ч
Средний срок службы не менее 8 лет

Чертежи

Рис. 1. Габаритные и монтажные размеры ПКД-1105

Схема соединений

Рис. 1. Схема внешних соединений ПКД-1105
