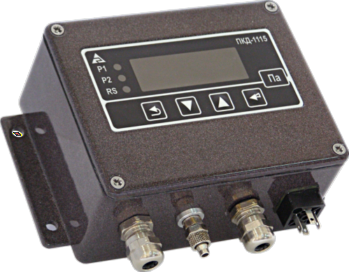

ТУ 4212-089-10474265-2007

Код ОКПД2   26.51.52.130

Код ТН ВЭД ЕАЭС 9026 20 200 0

Приборы предназначены для измерения избыточного давления или разрежения неагрессивных газов, преобразования их в унифицированные сигналы постоянного тока, цифровой индикации значения давления, сигнализации выхода давления за пределы заданных значений (уставок), передачи измеренного сигнала по интерфейсу RS-485 (протокол Modbus RTU). При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.
Приборы применяются для измерения малых давлений газов в различных отраслях промышленности, в том числе в ЖКХ для оснащения котельных и т.п.

Модели:

  • ПКД-1115.И – напоромер, измерение избыточного давления (прежнее обозначение ПКД-1115.Н);
  • ПКД-1115.В – тягомер, измерение разрежения (вакуума) (прежнее обозначение ПКД-1115.Т);
  • ПКД-1115.ТН – тягонапоромер, измерение избыточного давления и разрежения;
  • ПКД-1115.Д – измерение дифференциального давления.
Приборы программируемые.
Пользователь может выбирать (изменять):

  • диапазон изменения входного сигнала,
  • диапазон изменения выходного сигнала (тока),
  • установку нуля,
  • восстанавливать заводские настройки после несанкционированного вмешательства;
  • настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух- или трехпозиционного регулятора.

Особенности:

  • введена коррекция датчика давления от изменения температуры;
  • линеаризация характеристики датчика давления возможна в 11 точках;
  • функции программирования защищены паролями от несанкционированного вмешательства;
  • наличие цифрового интерфейса;
  • исполнение приборов для щитового монтажа.
   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер
    Аксессуары:

  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4;
  • преобразователь Modbus в HART.
Узнать цену Консультация по продукции

Описание

ТУ 4212-089-10474265-2007

Код ОКПД2   26.51.52.130

Код ТН ВЭД ЕАЭС 9026 20 200 0

Приборы предназначены для измерения избыточного давления или разрежения неагрессивных газов, преобразования их в унифицированные сигналы постоянного тока, цифровой индикации значения давления, сигнализации выхода давления за пределы заданных значений (уставок), передачи измеренного сигнала по интерфейсу RS-485 (протокол Modbus RTU). При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.
Приборы применяются для измерения малых давлений газов в различных отраслях промышленности, в том числе в ЖКХ для оснащения котельных и т.п.

Модели:

  • ПКД-1115.И – напоромер, измерение избыточного давления (прежнее обозначение ПКД-1115.Н);
  • ПКД-1115.В – тягомер, измерение разрежения (вакуума) (прежнее обозначение ПКД-1115.Т);
  • ПКД-1115.ТН – тягонапоромер, измерение избыточного давления и разрежения;
  • ПКД-1115.Д – измерение дифференциального давления.
Приборы программируемые.
Пользователь может выбирать (изменять):

  • диапазон изменения входного сигнала,
  • диапазон изменения выходного сигнала (тока),
  • установку нуля,
  • восстанавливать заводские настройки после несанкционированного вмешательства;
  • настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух- или трехпозиционного регулятора.

Особенности:

  • введена коррекция датчика давления от изменения температуры;
  • линеаризация характеристики датчика давления возможна в 11 точках;
  • функции программирования защищены паролями от несанкционированного вмешательства;
  • наличие цифрового интерфейса;
  • исполнение приборов для щитового монтажа.
   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер
    Аксессуары:

  • преобразователи интерфейса USB-RS485:  ПИ-1, ПИ-4;
  • преобразователь Modbus в HART.

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерений, допускаемых выбранным типом преобразователя, кПа: настраивается потребителем
    – ПКД-1115.И (напоромер) от (0…0,125) до (0…200); (см. шифр заказа)
    – ПКД-1115.В (тягомер) от (0…-0,25) до (0…-60); (см. шифр заказа)
    – ПКД-1115.ТН (тягонапоромер) от (±0,125) до (±10,0) (см. шифр заказа)
    – ПКД-1115.Д (дифференциальный) от (-0,125…0,125) до (-10…10) (см. шифр заказа)
Предел допускаемой основной погрешности по показаниям, выраженной в процентах от диапазона измерения ±0,5 % (по особому заказу ±0,25 % с диапазоном измерения более 40 кПа)
Аналоговый выходной сигнал (0…5) мА, (0…20) мА или (4…20) мА
Два дискретных выходных сигнала:
    –  переключающий «сухой контакт» ~240 В, 3 А или =30 В, 3 А
Интерфейс RS-485
Локальная сеть Modbus RTU
Скорость обмена от 1,2 до 115,2 Кбод.
Индикация измеряемого параметра 4 разряда зеленого или красного цвета
Частота обновления индикации 2 Гц
Сигнализация работы реле 2 светодиодных индикатора
Напряжение питания переменного тока (исполнение 220) (100…240) В, (47…63) Гц
Напряжение питания постоянного тока (исполнение 24) (18…35) В
Потребляемая мощность, не более
    – (исполнение 220) 9 ВА
    – (исполнение 24) 5 Вт
Климатическое исполнение УХЛ 4.2*
    – температура окружающего воздуха (+5…+50) °С
    – относительная влажность воздуха до 80 % при 35 ºС
    – атмосферное давление от 84 кПа до 106,7 кПа
Защита от воздействия пыли и влаги по ГОСТ 14254-2015 IP54 (в щитовом корпусе только для передней панели)
Устойчивость к механическим воздействиям по ГОСТ 12997 N2
Материал корпуса алюминиевый сплав с полимерным покрытием
Габаритные размеры
    – для щитового монтажа (48×96×138) мм
Вес не более 0,5 кг
Подключение
    – с накидной гайкой под ПВХ трубку 6/4 (внешний/внутренний диаметр, мм);
    – быстросъёмный под ПВХ трубку 6×1 (внешний диаметр × толщина, мм);
    – с универсальным фитингом под медную трубку d = 6 (внешний диаметр, мм).
Средняя наработка на отказ не менее 30000 ч.
Средний срок службы не менее 8 лет

Чертежи

Рисунок 1 – Габаритные размеры прибора ПКД-1115 для щитового монтажа

Схема соединений

Рисунок 1 – Внешние соединения приборов щитового исполнения
ПКД-1115.В, ПКД-1115.И, ПКД-1115.ТН

Рисунок 2 – Внешние соединения прибора щитового исполнения ПКД-1115.Д

Рисунок 3 – Примеры подключения к дискретным выходам

Рисунок 4 – Включение приборов с интерфейсом RS-485 в локальную сеть
