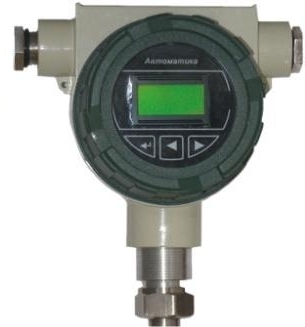

рН/ОВП-метр-трансмиттер взрывозащищенный

ТУ 4215-085-10474265-2006

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

рН/ОВП-метр-трансмиттер рН-4101.И-Ех предназначен для автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости в комплекте с проточной или погружной арматурой для комбинированного pH/ОВП-электрода.

рН/ОВП-метр-трансмиттер обеспечивает измерение электродвижущей силы (ЭДС), развиваемой электродной системой, вычисление и преобразование рН в унифицированный сигнал постоянного тока 4…20 мА (опция) или цифровой сигнал RS-485 (протокол обмена ModBus RTU – опция). При использовании преобразователя Modbus в HART для трансмиттера с интерфейсом RS-485 возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

рН/ОВП-метр-трансмиттер являются программируемыми в части выбора режимов измерения, индикации и диапазона преобразования измеренного значения в выходной унифицированный токовый сигнал или параметров цифрового интерфейса.

   Корпус трансмиттера имеет один варианта исполнения: И – из алюминиевого сплава с полимерным покрытием, с окном для индикации.

рН/ОВП-метр-трансмиттер рН-4101.И-Ех имеет вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ IEC 60079-1-2011 и соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

В случае комплектной поставки с арматурой АПН, АПТ или АМН, в которую устанавливается комбинированный электрод, корпус трансмиттера (электронного блока) крепится непосредственно на арматуре, т.е. рН/ОВП-метр может выпускаться одном исполнении:

  • моноблочное исполнение, когда электронный блок и арматура конструктивно объединены;



Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН/ОВП-электродов
  • кабель рН-метрический;
  • блоки питания БП-24, БПИ-24;
  • преобразователи интерфейса USB-RS485 (для прибора с интерфейсом RS-485) для подключения к компьютеру или регистратору ПКЦ-1112 (ЭР-12):  ПИ-1, ПИ-4;
  • преобразователь Modbus в HART.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер
Узнать цену Консультация по продукции

Описание

рН/ОВП-метр-трансмиттер взрывозащищенный

ТУ 4215-085-10474265-2006

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

рН/ОВП-метр-трансмиттер рН-4101.И-Ех предназначен для автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости в комплекте с проточной или погружной арматурой для комбинированного pH/ОВП-электрода.

рН/ОВП-метр-трансмиттер обеспечивает измерение электродвижущей силы (ЭДС), развиваемой электродной системой, вычисление и преобразование рН в унифицированный сигнал постоянного тока 4…20 мА (опция) или цифровой сигнал RS-485 (протокол обмена ModBus RTU – опция). При использовании преобразователя Modbus в HART для трансмиттера с интерфейсом RS-485 возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

рН/ОВП-метр-трансмиттер являются программируемыми в части выбора режимов измерения, индикации и диапазона преобразования измеренного значения в выходной унифицированный токовый сигнал или параметров цифрового интерфейса.

   Корпус трансмиттера имеет один варианта исполнения: И – из алюминиевого сплава с полимерным покрытием, с окном для индикации.

рН/ОВП-метр-трансмиттер рН-4101.И-Ех имеет вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ IEC 60079-1-2011 и соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

В случае комплектной поставки с арматурой АПН, АПТ или АМН, в которую устанавливается комбинированный электрод, корпус трансмиттера (электронного блока) крепится непосредственно на арматуре, т.е. рН/ОВП-метр может выпускаться одном исполнении:

  • моноблочное исполнение, когда электронный блок и арматура конструктивно объединены;



Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН/ОВП-электродов
  • кабель рН-метрический;
  • блоки питания БП-24, БПИ-24;
  • преобразователи интерфейса USB-RS485 (для прибора с интерфейсом RS-485) для подключения к компьютеру или регистратору ПКЦ-1112 (ЭР-12):  ПИ-1, ПИ-4;
  • преобразователь Modbus в HART.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерений рН (0…14) ед. рН
Диапазон измерения ОВП ±1500 мВ
Диапазон измерения температуры (-10…+140) ºС  (в зависимости от электрода)
Диапазон давления анализируемой жидкости (0…6), (0…16), (0…50) бар  (в зависимости от электрода и температуры)
Пределы допускаемой основной абсолютной погрешности:
    – при измерении рН в комплекте с электродом  типа ASP,  CS, Polilyte ±0,05 рН
    – при измерении рН в комплекте с электродом  типа ЭСК-1 ЭС-1,  SZ-1xx ±0,1 рН
    – при измерении ОВП ±5 мВ
    – при измерении температуры ±0,5 °С
Режимы термокомпенсации автоматический и ручной
Длина кабеля от электронного блока трансмиттера до электродной системы
(разнесённое исполнение)
не более 4 м (не более 25 м – при использовании специального кабеля с двумя экранированными витыми парами;
cечение жил кабеля от 0,35 мм2 до 1,0 мм2)
Тип индикатора четырёхразрядный семисегментный светодиодный
Цвет светодиодного индикатора зеленый или красный
Индицируемые параметры рН или ОВП или температура
Частота обновления индикации 2 Гц
Выходной сигнал (0..5), (0..20), (4…20) мА
или
RS-485, с протоколом обмена Modbus RTU
Минимальный диапазон преобразования рН/ОВП/Т в выходной ток 1 рН / 100 мВ / 50 °С
Подключение рН-метра при помощи кабеля трёх или четырёхпроводное,
cечение проводов, не менее 0,35 мм2
Длина кабеля не более 800 м
Напряжение питания постоянного тока (12…36) В
Потребляемая мощность не более 3 Вт
Климатическое исполнение УХЛ 2.1, но при температуре (-40…+50)°С
Степень защиты от пыли и воды по ГОСТ 14254-2015 IP65
Устойчивость к механическим воздействиям по ГОСТ 52931-2008 группа V2
Материал корпуса алюминиевый сплав с полимерным покрытием
Вид взрывозащиты взрывонепроницаемая оболочка
Маркировка вида взрывозащиты по ГОСТ IEC 60079-1-2011 1Ex d IIB T6 X
Габаритные размеры см. здесь
Масса не более 2 кг
Средняя наработка на отказ 20000 ч
Средний срок службы (не распространяется на рН-электроды) 10 лет

Чертежи

Рисунок 1 – Габаритные и монтажные размеры рН-метра рН-4101.И-Ex
Исполнение для крепления на арматуре АПН, АМН и АПТ
(см. примеры)

ВАРИАНТЫ КРЕПЛЕНИЯ ТРАНСМИТТЕРА НА АРМАТУРАХ:

Рисунок 2 – Крепление трансмиттера на погружных арматурах АПН-2.1,  АПН-2.2,

Рисунок 3 – Крепление трансмиттера на погружной арматуре с фланцем АПH-1.1
слева – моноблочное исполнение, справа – разнесенное исполнение

Рисунок 4 – Крепление трансмиттера на погружной гибкой арматуре с фланцем АПH-1.8

Рисунок 5 – Крепление трансмиттера на трубопроводе с помощью арматуры АПH-3.1
слева – моноблочное исполнение, в центре и справа – разнесенное исполнение

Рисунок 6 – Крепление трансмиттера на магистральной арматуре АМH-1.2
Возможно моноблочное исполнение и разнесенное

Рисунок 7 – Проточная арматура АПH-1.4
Возможно моноблочное исполнение и разнесенное

Рисунок 8 – Крепление трансмиттера на магистральной арматуре АМH-1.1

Рисунок 9 – Крепление трансмиттера на магистральной арматуре АМH-1.3 и АМП-1.3
Возможно моноблочное исполнение и разнесенное

Рисунок 10 – Крепление трансмиттера на арматуре с гигиеническим присоединением АПH-5

Схема соединений

Рис. 1. Схемы подключений электродов к рН-метру рН-4101
ЭК — электрод комбинированный; ЭЗ — электрод заземляющий; Rт — датчик температуры

Рис. 2. Схемы подключения термометра сопротивления (датчика температуры Rt)
вверху — двухпроводная; внизу — трёхпроводная.

Рис. 3. Схема подключения рН-метра рН-4101 к источнику питания

Рис. 4. Схемы внешних соединений рН-метра рН-4101 с токовым выходом

Рис. 5. Схема подключения рН-метра рН-4101 с цифровым интерфейсом RS-485 в сеть Modbus
