рН/ОВП-метр с удалённым первичным преобразователем

ТУ 4215-085-10474265-2006

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

рН/ОВП-метр рН-4121 предназначен для непрерывного автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости в комплекте с проточной или погружной арматурой для комбинированного pH/ОВП-электрода.
pH-4121 состоит из первичного преобразователя (ПП) и измерительного прибора (ИП) щитового исполнения. ПП состоит из электронного блока и арматуры, в которой установлена .

Электродная система может применяться в одном из вариантов:

  • комбинированный электрод pH со встроенным датчиком температуры, например, типа ASP, CS или Polilyte (измерительный стеклянный электрод и вспомогательный электрод (сравнения) в одном корпусе) или flat-электрод SZ-1150;
  • комбинированный электрод pH, например, типа SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
  • отдельные измерительный электрод и вспомогательный электрод, например, типа ЭС-1 или ЭВЛ-1М3.1, и внешний датчик температуры;
  • комбинированный электрод ОВП типа SZ275 или SZ2060, Polilyte, CS или ASR2811.

   ПП может быть удален от ИП на расстояние до 800 м и может выпускаться в двух исполнениях:

  • моноблочное исполнение, когда электронный блок и арматура конструктивно объединены;

  • разнесённое исполнение, когда электронный блок крепится отдельно от арматуры и соединяется с ней кабелем.

   рН/ОВП-метр осуществляет преобразование измеряемых параметров в унифицированный аналоговый выходной сигнал постоянного тока, сигнализацию выхода измеряемых параметров за пределы пределы заданных значений.

Градуировка прибора по буферным растворам выполняется в первичном преобразователе.

Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН-электродов;  (см. варианты);
  • кабель рН-метрический.



Если необходим измерительный прибор, имеющий два аналоговых и четыре дискретных выхода, подключение по Modbus, графический экран, удобное меню и архив измеренных значений – см. pH-4110.

Если необходим измерительный прибор, имеющий два канала и вышеуказанное – см. pH-4122

Узнать цену Консультация по продукции

Описание

рН/ОВП-метр с удалённым первичным преобразователем

ТУ 4215-085-10474265-2006

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

рН/ОВП-метр рН-4121 предназначен для непрерывного автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости в комплекте с проточной или погружной арматурой для комбинированного pH/ОВП-электрода.
pH-4121 состоит из первичного преобразователя (ПП) и измерительного прибора (ИП) щитового исполнения. ПП состоит из электронного блока и арматуры, в которой установлена .

Электродная система может применяться в одном из вариантов:

  • комбинированный электрод pH со встроенным датчиком температуры, например, типа ASP, CS или Polilyte (измерительный стеклянный электрод и вспомогательный электрод (сравнения) в одном корпусе) или flat-электрод SZ-1150;
  • комбинированный электрод pH, например, типа SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
  • отдельные измерительный электрод и вспомогательный электрод, например, типа ЭС-1 или ЭВЛ-1М3.1, и внешний датчик температуры;
  • комбинированный электрод ОВП типа SZ275 или SZ2060, Polilyte, CS или ASR2811.

   ПП может быть удален от ИП на расстояние до 800 м и может выпускаться в двух исполнениях:

  • моноблочное исполнение, когда электронный блок и арматура конструктивно объединены;

  • разнесённое исполнение, когда электронный блок крепится отдельно от арматуры и соединяется с ней кабелем.

   рН/ОВП-метр осуществляет преобразование измеряемых параметров в унифицированный аналоговый выходной сигнал постоянного тока, сигнализацию выхода измеряемых параметров за пределы пределы заданных значений.

Градуировка прибора по буферным растворам выполняется в первичном преобразователе.

Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН-электродов;  (см. варианты);
  • кабель рН-метрический.



Если необходим измерительный прибор, имеющий два аналоговых и четыре дискретных выхода, подключение по Modbus, графический экран, удобное меню и архив измеренных значений – см. pH-4110.

Если необходим измерительный прибор, имеющий два канала и вышеуказанное – см. pH-4122

Технические характеристики

Наименование параметра Значение параметра
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
Диапазон измерения рН 0…14
Диапазон измерения ОВП ±1500 мВ
Диапазон измерения температуры (-10…+140) °С  (в зависимости от электрода)
Диапазон давления анализируемой жидкости (0…6), (0…16), (0…50) бар  (в зависимости от электрода и температуры)
Пределы допускаемой основной абсолютной погрешности:
    – при измерении рН в комплекте с электродом  типа ASP,  CS, Polilyte ±0,05 рН
    – при измерении рН в комплекте с электродом  типа ЭСК-1, ЭС-1,  SZ-1xx ±0,1 рН
    – при измерении ОВП ±5 мВ
    – при измерении температуры ±0,5 °С
Пределы допускаемой дополнительной абсолютной погрешности при измерении рН:
    – вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне температур (5…50) °С, не более ±0,02 рН
    – связанный с изменением температуры анализируемого раствора в диапазоне от 0 до 95 °С относительно температуры (25 ±1) °С, на каждые 25 °С, (погрешность термокомпенсации), не более ± 0,05 рН
Режимы термокомпенсации автоматический, ручной
Длина кабеля от ПП до электродной системы
(разнесённое исполнение ПП)
не более 4 м (не более 25 м – при использовании специального кабеля КПЭТИнг-HF с двумя экранированными витыми парами;
cечение жил кабеля от 0,35 мм2 до 1,0 мм2)
Тип индикатора четырёхразрядный семисегментный светодиодный
Цвет светодиодного индикатора зеленый или красный
Индицируемые параметры рН или ОВП или температура
Климатическое исполнение по ГОСТ 15150-69 УХЛ 2.1, но при Т=(-40..+50) °С
Защита от воздействия пыли и воды по ГОСТ 14254-2015 IP65
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 V2

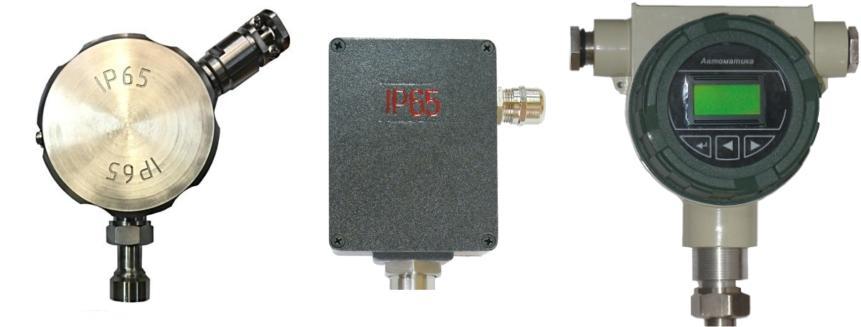

Материал корпуса
    – тип Д алюминиевый сплав с полимерным покрытием
    – тип И (с окном для индикации) алюминиевый сплав с полимерным покрытием, стекло
    – тип Н сталь 12Х18Н10Т
    – тип Т титан
Габаритные размеры см. здесь
Масса не более 2 кг
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
Индикатор светодиодный четырёхразрядный семисегментный
Цвет индикатора зеленый или красный
Индицируемые параметры рН или ОВП или температура
Линия связи между ПП и ИП трехпроводная, сечение провода не менее 0,35 мм2
Длина линии связи между ПП и ИП не более 800 м
Параметры выходных сигналов:
    – аналоговый, програмируемый (0…5), (0…20) мА или (4…20) мА
    – два дискретных переключающий «сухой контакт», 240 В, 3 А
Минимальный диапазон преобразования рН/ОВП/Т в выходной ток 1 рН / 100 мВ / 50 °С
Напряжение питания ~220 В, 50 Гц
Потребляемая мощность не более 10 ВА
Исполнение корпуса щитовое
Материал корпуса алюминиевый сплав с полимерным покрытием
Климатическое исполнение по ГОСТ 15150-69 УХЛ 4.2*, но при температуре (+5…+50) ºС
Устойчивость к механическим воздействиям по ГОСТ 52931-2008 N2
Габаритные размеры см. здесь
Масса не более 0,7 кг
Средняя наработка на отказ 20000 ч
Средний срок службы (не распространяется на рН-электроды) 10 лет

Чертежи

Рис. 1 Габаритные и монтажные размеры измерительного прибора рН-4121

Рис. 2 Габаритные и монтажные размеры измерительного прибора рН-4121

Рис. 3 Габаритные и монтажные размеры первичного преобразователя рН-4121 (тип корпуса – “Д”).
Исполнение для крепления на арматуре АПН, АМН, АПП и АПТ

Рис. 4 Габаритные и монтажные размеры первичного преобразователя рН-4121 (тип корпуса – “И”)
Исполнение для крепления на арматуре АПН, АМН, АПП и АПТ

Рис. 5. Габаритные и монтажные размеры первичного преобразователя рН-4121,
тип корпуса “Н” (нерж. сталь) / “Т” (титан)
Исполнение для крепления на арматуре АПН, АМН, АПП и АПТ


Рис. 6. Крепление первичного преобразователя рН-4121.
Пример на базе ПП в корпусе И (слева) и Н (справа)

ВАРИАНТЫ КРЕПЛЕНИЯ ПЕРВИЧНОГО ПРЕОБРАЗОВАТЕЛЯ НА АРМАТУРАХ:

Рис. 7. Крепление первичного преобразователя рН-4121
на погружных арматурах АПН-2.1,  АПН-2.2,  АПП-2.1  АПП-2.2 с бобышкой
(схему подключения первичного преобразователя к измерительному прибору см. здесь)

Рис. 8. Крепление первичного преобразователя рН-4121 в корпусе “Н” или “И” на погружной арматуре с фланцем и
струйной (АПHС-1) очисткой электрода.

Рис. 9. Крепление первичного преобразователя рН-4121 на погружной гибкой арматуре с фланцем АПH-1.8
(схему подключения первичного преобразователя к измерительному прибору см. здесь)

Рис. 10. Крепление первичного преобразователя рН-4121 на трубопроводе с помощью арматуры АПH-3.1
(схему подключения первичного преобразователя к измерительному прибору см. здесь)

Рис. 11. Крепление первичного преобразователя рН-4121 на трубопроводе с помощью арматур АПH-1.6 и АПH-3.2
Электронный блок ПП крепится отдельно от арматуры и соединяется с ней только кабелем
(схему подключения первичного преобразователя к измерительному прибору см. здесь)

Рис. 12. Крепление первичного преобразователя рН-4121 на магистральной арматуре АМH-1.2
(схему подключения первичного преобразователя к измерительному прибору см. здесь)

Рис. 13. Проточная арматура АПH-1.4

Рис. 14. Крепление первичного преобразователя рН-4121 на магистральной арматуре АМH-1.1
(схему подключения первичного преобразователя к измерительному прибору см. здесь)

Рис. 15. Крепление первичного преобразователя рН-4121 на магистральной арматуре АМH-1.3 и АМП-1.3
(схему подключения первичного преобразователя к измерительному прибору см. здесь)

Рис. 16. Крепление первичного преобразователя рН-4121 на арматуре с гигиеническим присоединением АПH-5
(схему подключения первичного преобразователя к измерительному прибору см. здесь)

Рис. 18. Арматура АПH-4 для оперативной замены и промывки рН-электродов.
Электронный блок ПП крепится отдельно от арматуры и соединяется с ней только кабелем

Схема соединений

Рис. 1. Схемы подключений первичного преобразователя рН-4121 к измерительному прибору

Рис. 2. Схема кабельных соединений измерительного прибора рН-4121
с первичным преобразователем, установленным на арматуре (АПH-1.1 для примера).

Рис. 3. Схема кабельных соединений измерительного прибора рН-4121
с первичным преобразователем в копусе “И“.

Рис. 4. Схема соединений рН-метра рН-4121
