рН/ОВП-метр взрывозащищенный с удалённым первичным преобразователем

ТУ 4215-085-10474265-2006

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

рН/ОВП-метр рН-4121.И-Ех предназначен для непрерывного автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости в комплекте с проточной или погружной арматурой для комбинированного pH/ОВП-электрода.

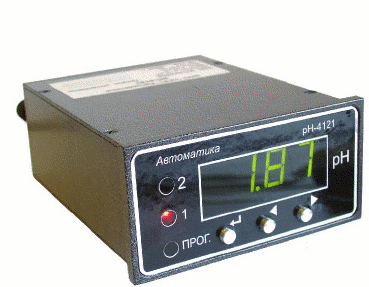

pH-4121.И-Ех состоит из первичного преобразователя (ПП) в корпусе «И» и измерительного прибора (ИП) щитового исполнения. ПП состоит из электронного блока и арматуры, в которой установлена .

Электродная система может применяться в одном из вариантов:

  • комбинированный электрод pH со встроенным датчиком температуры, например, типа ASP, CS или Polilyte (измерительный стеклянный электрод и вспомогательный электрод (сравнения) в одном корпусе) или flat-электрод SZ-1150;
  • комбинированный электрод pH, например, типа SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
  • отдельные измерительный электрод и вспомогательный электрод, например, типа ЭС-1 или ЭВЛ-1М3.1, и внешний датчик температуры;
  • комбинированный электрод ОВП типа SZ275 или SZ2060, Polilyte, CS или ASR2811.

   ПП может быть удален от ИП на расстояние до 800 м и может выпускаться в двух исполнениях:

  • моноблочное исполнение, когда электронный блок и арматура конструктивно объединены;

  • разнесённое исполнение, когда электронный блок крепится отдельно от арматуры и соединяется с ней кабелем.

   рН/ОВП-метр осуществляет преобразование измеряемых параметров в унифицированный аналоговый выходной сигнал постоянного тока, сигнализацию выхода измеряемых параметров за пределы пределы заданных значений.

рН/ОВП-метры pH-4121.И-Ех имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ IEC 60079-1-2011.

Градуировка прибора по буферным растворам выполняется в первичном преобразователе.

Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН-электродов;
  • кабель рН-метрический.



Если необходим измерительный прибор, имеющий два канала, два аналоговых и четыре дискретных выхода, подключение по Modbus, графический экран, удобное меню и архив измеренных значений – см. pH-4122.И-Ех.

Узнать цену Консультация по продукции

Описание

рН/ОВП-метр взрывозащищенный с удалённым первичным преобразователем

ТУ 4215-085-10474265-2006

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

рН/ОВП-метр рН-4121.И-Ех предназначен для непрерывного автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости в комплекте с проточной или погружной арматурой для комбинированного pH/ОВП-электрода.
pH-4121.И-Ех состоит из первичного преобразователя (ПП) в корпусе «И» и измерительного прибора (ИП) щитового исполнения. ПП состоит из электронного блока и арматуры, в которой установлена .

Электродная система может применяться в одном из вариантов:

  • комбинированный электрод pH со встроенным датчиком температуры, например, типа ASP, CS или Polilyte (измерительный стеклянный электрод и вспомогательный электрод (сравнения) в одном корпусе) или flat-электрод SZ-1150;
  • комбинированный электрод pH, например, типа SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
  • отдельные измерительный электрод и вспомогательный электрод, например, типа ЭС-1 или ЭВЛ-1М3.1, и внешний датчик температуры;
  • комбинированный электрод ОВП типа SZ275 или SZ2060, Polilyte, CS или ASR2811.

   ПП может быть удален от ИП на расстояние до 800 м и может выпускаться в двух исполнениях:

  • моноблочное исполнение, когда электронный блок и арматура конструктивно объединены;

  • разнесённое исполнение, когда электронный блок крепится отдельно от арматуры и соединяется с ней кабелем.

   рН/ОВП-метр осуществляет преобразование измеряемых параметров в унифицированный аналоговый выходной сигнал постоянного тока, сигнализацию выхода измеряемых параметров за пределы пределы заданных значений.

рН/ОВП-метры pH-4121.И-Ех имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ IEC 60079-1-2011.

Градуировка прибора по буферным растворам выполняется в первичном преобразователе.

Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН-электродов;
  • кабель рН-метрический.



Если необходим измерительный прибор, имеющий два канала, два аналоговых и четыре дискретных выхода, подключение по Modbus, графический экран, удобное меню и архив измеренных значений – см. pH-4122.И-Ех.

Технические характеристики

Наименование параметра Значение параметра
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
Диапазон измерения рН 0…14
Диапазон измерения ОВП ±1500 мВ
Диапазон измерения температуры (-10…+140) °С  (в зависимости от электрода)
Диапазон давления анализируемой жидкости (0…6), (0…16), (0…50) бар  (в зависимости от электрода и температуры)
Пределы допускаемой основной абсолютной погрешности:
    – при измерении рН в комплекте с электродом  типа ASP,  CS, Polilyte ±0,05 рН
    – при измерении рН в комплекте с электродом  типа ЭСК-1, ЭС-1,  SZ-1xx ±0,1 рН
    – при измерении ОВП ±5 мВ
    – при измерении температуры ±0,5 °С
Пределы допускаемой дополнительной абсолютной погрешности при измерении рН:
    – вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне температур (5…50) °С, не более ±0,02 рН
    – связанный с изменением температуры анализируемого раствора в диапазоне от 0 до 95 °С относительно температуры (25 ±1) °С, на каждые 25 °С, (погрешность термокомпенсации), не более ± 0,05 рН
Режимы термокомпенсации автоматический, ручной
Длина кабеля от ПП до электродной системы
(разнесённое исполнение ПП)
не более 4 м (не более 25 м – при использовании специального кабеля с двумя экранированными витыми парами;
cечение жил кабеля от 0,35 мм2 до 1,0 мм2)
Тип индикатора четырёхразрядный семисегментный светодиодный
Цвет светодиодного индикатора зеленый или красный
Индицируемые параметры рН или ОВП или температура
Климатическое исполнение по ГОСТ 15150-69 УХЛ 2.1, но при Т=(-40..+50) °С
Защита от воздействия пыли и воды по ГОСТ 14254-2015 IP65
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 V2
Материал корпуса
    – тип И (с окном для индикации) алюминиевый сплав с полимерным покрытием, стекло
Вид взрывозащиты взрывонепроницаемая оболочка
Маркировка вида взрывозащиты по ГОСТ IEC 60079-1-2011 1Ex d IIB T6 X
Габаритные размеры см. здесь
Масса не более 2 кг
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
Индикатор светодиодный четырёхразрядный семисегментный
Цвет индикатора зеленый или красный
Индицируемые параметры рН или ОВП или температура
Линия связи между ПП и ИП трехпроводная, сечение провода не менее 0,35 мм2
Длина линии связи между ПП и ИП не более 800 м
Параметры выходных сигналов:
    – аналоговый, програмируемый   (опция) (0…5), (0…20) мА или (4…20) мА
    – два дискретных   (опция) переключающий «сухой контакт», 240 В, 3 А
Минимальный диапазон преобразования рН/ОВП/Т в выходной ток 1 рН / 100 мВ / 50 °С
Напряжение питания ~220 В, 50 Гц
Потребляемая мощность не более 10 ВА
Исполнение корпуса щитовое
Материал корпуса алюминиевый сплав с полимерным покрытием
Климатическое исполнение по ГОСТ 15150-69 УХЛ 4.2*, но при температуре (+5…+50) ºС
Устойчивость к механическим воздействиям по ГОСТ 52931-2008 N2
Габаритные размеры см. здесь
Масса не более 0,7 кг
Средняя наработка на отказ 20000 ч
Средний срок службы (не распространяется на рН-электроды) 10 лет

Чертежи

Рисунок 1 – Габаритные и монтажные размеры измерительного прибора рН-4121.И-Ех

Рисунок 2 – Габаритные и монтажные размеры первичного преобразователя рН-4121.И-Ех (тип корпуса – “И”)
Исполнение для крепления на арматуре АПН, АМН и АПТ

Рисунок 3 – Крепление первичного преобразователя рН-4121.И-Ех в разнесенном исполнении.



ВАРИАНТЫ КРЕПЛЕНИЯ ТРАНСМИТТЕРА НА АРМАТУРАХ:

Рисунок 4 – Крепление первичного преобразователя рН-4121.И-Ех на погружных арматурах АПН-2.1,  АПН-2.2,

Рисунок 5 – Крепление первичного преобразователя рН-4121.И-Ех на погружной арматуре с фланцем АПH-1.1
слева – моноблочное исполнение, справа – разнесенное исполнение

Рисунок 6 – Крепление первичного преобразователя рН-4121.И-Ех на погружной гибкой арматуре с фланцем АПH-1.8

Рисунок 7 – Крепление первичного преобразователя рН-4121.И-Ех на трубопроводе с помощью арматуры АПH-3.1
слева – моноблочное исполнение, в центре и справа – разнесенное исполнение

Рисунок 8 – Крепление первичного преобразователя рН-4121.И-Ех на магистральной арматуре АМH-1.2
Возможно моноблочное исполнение и разнесенное

Рисунок 9 – Проточная арматура АПH-1.4
Возможно моноблочное исполнение и разнесенное

Рисунок 10 – Крепление первичного преобразователя рН-4121.И-Ех на магистральной арматуре АМH-1.1

Рисунок 11 – Крепление первичного преобразователя рН-4121.И-Ех на магистральной арматуре АМH-1.3 и АМП-1.3
Возможно моноблочное исполнение и разнесенное

Рисунок 12 – Крепление первичного преобразователя рН-4121.И-Ех на арматуре с гигиеническим присоединением АПH-5

Схема соединений

Рисунок 1 – Схемы подключений первичного преобразователя рН-4121.И-Ех к измерительному прибору

Рисунок 2 – Схема кабельных соединений измерительного прибора рН-4121.И-Ех
с первичным преобразователем в копусе “И“.
