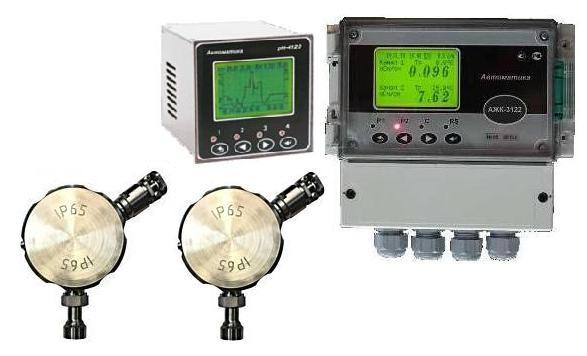

рН/ОВП-метр двухканальный повышенной надежности с удаленными первичными преобразователями

ТУ 4215-085-10474265-2006

Код ОКПД2 26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

рН/ОВП-метр рН-4122.АС предназначен для непрерывного автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости. Измерение ведётся по двум каналам.

рН/ОВП-метр представляет собой двухканальный анализатор и состоит из одного или двух первичных преобразователей (ПП), подключенных к одному двухканальному измерительному прибору (ИП) настенного или щитового исполнения при помощи индивидуальных трехпроводных линий связи. Каждый ПП состоит из электронного блока и арматуры, в которой установлена .

Электродная система может применяться в одном из вариантов:

  • комбинированный электрод pH со встроенным датчиком температуры, например, типа ASP, CS или Polilyte (измерительный стеклянный электрод и вспомогательный электрод (сравнения) в одном корпусе) или flat-электрод SZ-1150;
  • комбинированный электрод pH, например, типа SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
  • отдельные измерительный электрод и вспомогательный электрод, например, типа ЭС-1 или ЭВЛ-1М3.1, и внешний датчик температуры;
  • комбинированный электрод ОВП типа SZ275 или SZ2060, Polilyte, CS или ASR2811.

   Каждый ПП может быть удален от ИП на расстояние до 800 м.

рН/ОВП-метр разработан для использования в жестких условиях эксплуатации, а именно: по сейсмостойкости, климатическим условиям, радиационной стойкости, сложной обстановки по электромагнитной совместимости (ЭМС).

Для использования в радиационной зоне арматура с рН-электродом может быть удалена от электронного блока ПП при помощи специального терморадиационно стойкого кабеля КПЭТИнг-HF на расстояние до 25 м.

Корпус электронного блока ПП выполнен из нержавеющей стали, что позволяет проводить его обработку дезактивирующими растворами.

рН/ОВП-метр имеет удобное меню и обеспечивает цифровую индикацию значений рН, ЭДС и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование и графическое отображение результатов измерений, может управлять системой очистки и имеет функцию HOLD для «замораживания» выходных токовых сигналов и состояния реле .

Градуировка прибора по буферным растворам выполняется в первичном преобразователе.

Области применения: объекты использования атомной энергии, а также другие отрасли промышленности, где требуется надежное измерение активности ионов водорода (рН) в жестких условиях эксплуатации.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН/ОВП-электродов  (см. примеры);
  • шкаф для установки pH/ОВП-метра.
Узнать цену Консультация по продукции

Описание

рН/ОВП-метр двухканальный повышенной надежности с удаленными первичными преобразователями

ТУ 4215-085-10474265-2006

Код ОКПД2 26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

рН/ОВП-метр рН-4122.АС предназначен для непрерывного автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости. Измерение ведётся по двум каналам.

рН/ОВП-метр представляет собой двухканальный анализатор и состоит из одного или двух первичных преобразователей (ПП), подключенных к одному двухканальному измерительному прибору (ИП) настенного или щитового исполнения при помощи индивидуальных трехпроводных линий связи. Каждый ПП состоит из электронного блока и арматуры, в которой установлена .

Электродная система может применяться в одном из вариантов:

  • комбинированный электрод pH со встроенным датчиком температуры, например, типа ASP, CS или Polilyte (измерительный стеклянный электрод и вспомогательный электрод (сравнения) в одном корпусе) или flat-электрод SZ-1150;
  • комбинированный электрод pH, например, типа SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
  • отдельные измерительный электрод и вспомогательный электрод, например, типа ЭС-1 или ЭВЛ-1М3.1, и внешний датчик температуры;
  • комбинированный электрод ОВП типа SZ275 или SZ2060, Polilyte, CS или ASR2811.

   Каждый ПП может быть удален от ИП на расстояние до 800 м.

рН/ОВП-метр разработан для использования в жестких условиях эксплуатации, а именно: по сейсмостойкости, климатическим условиям, радиационной стойкости, сложной обстановки по электромагнитной совместимости (ЭМС).

Для использования в радиационной зоне арматура с рН-электродом может быть удалена от электронного блока ПП при помощи специального терморадиационно стойкого кабеля КПЭТИнг-HF на расстояние до 25 м.

Корпус электронного блока ПП выполнен из нержавеющей стали, что позволяет проводить его обработку дезактивирующими растворами.

рН/ОВП-метр имеет удобное меню и обеспечивает цифровую индикацию значений рН, ЭДС и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование и графическое отображение результатов измерений, может управлять системой очистки и имеет функцию HOLD для «замораживания» выходных токовых сигналов и состояния реле .

Градуировка прибора по буферным растворам выполняется в первичном преобразователе.

Области применения: объекты использования атомной энергии, а также другие отрасли промышленности, где требуется надежное измерение активности ионов водорода (рН) в жестких условиях эксплуатации.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН/ОВП-электродов  (см. примеры);
  • шкаф для установки pH/ОВП-метра.

Технические характеристики

Наименование параметра Значение параметра
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
Диапазон измерения рН 0…14
Диапазон измерения ОВП ±1500 мВ
Диапазон измерения температуры (-10…+140) °С  (в зависимости от электрода)
Диапазон давления анализируемой жидкости (0…6), (0…16), (0…50) бар  (в зависимости от электрода и температуры)
Пределы допускаемой основной абсолютной погрешности:
    – при измерении рН в комплекте с электродом  типа ASP,  CS, Polilyte ±0,05 рН
    – при измерении рН в комплекте с электродом  типа ЭСК-1, ЭС-1,  SZ-1xx ±0,1 рН
    – при измерении ОВП ±5 мВ
    – при измерении температуры ±0,5 °С
Пределы допускаемой дополнительной абсолютной погрешности при измерении рН:
    – вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне температур (5…50) °С, не более ±0,02 рН
    – связанный с изменением температуры анализируемого раствора в диапазоне от 0 до 95 °С относительно температуры (25 ±1) °С, на каждые 25 °С, (погрешность термокомпенсации), не более ± 0,05 рН
Режимы термокомпенсации автоматический, ручной
Длина специального кабеля от ПП до электродной системы
(разнесённое исполнение ПП)
не более 25 м (при использовании специального терморадиационно стойкого кабеля КПЭТИнг-HF с двумя экранированными витыми парами; cечение жил кабеля от 0,35 мм2 до 1,0 мм2)
Тип индикатора четырёхразрядный семисегментный светодиодный
Цвет светодиодного индикатора зеленый или красный
Индицируемые параметры рН или ОВП или температура
Сейсмостойкость по НП-031-01 категория II
Соответствие требованиям ГОСТ 32137 по электромагнитной совместимости:
    – группа исполнения по устойчивости к помехам IV
    – критерий качества функционирования А
Класс безопасности по НП-001-15, НП-016-05, НП-033-11 4 или 3
Устойчивость к воздействию радиационного излучения
    – рН-электрод стоек к воздействию интегральной поглощённой дозы ионизирующего излучения до 3,0*103 Гр
    – электронный блок ПП стоек к воздействию интегральной поглощённой дозы ионизирующего излучения не более 150 Гр
Климатическое исполнение УХЛ 2.1, но при температуре (-40…+50) ºС
Защита от воздействия пыли и воды по ГОСТ 14254-2015 IP65
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 V2
Материал корпуса:
    – тип Н сталь 12Х18Н10Т
    – тип Т титан
Габаритные размеры см. здесь
Масса не более 3,5 кг
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
Количество каналов измерения 1, 2
Тип индикатора жидкокристаллический графический, 128х64
Индицируемые параметры рН/ОВП/ЭДС, температура на каждый канал
Линия связи между ПП и ИП трёхпроводная, сечение проводов не менее 0,35 мм2
Длина линии связи между ПП и ИП не более 800 м
Параметры выходных сигналов:
    – 2 аналоговых программируемых
(0…5), (0…20), (4…20) мА (параметры выбираются программно заказчиком, предусмотрена функция билинейной шкалы)
    – 1 цифровой RS485, протокол обмена Modbus RTU
    – 4 дискретных
переключающий “сухой контакт”,
240 В, 3 А		 реле 1,2 – программируемые,
реле 3 – сигнализация ошибки (alarm),
реле 4 – управление системой очистки ЭС
Минимальный диапазон преобразования рН/ОВП/Т в выходной ток 1 рН / 100 мВ / 50 °С
Область задания уставок по рН/ОВП и температуре во всём диапазоне измерений
Емкость архива 1 год
Интервалы архивирования 1с
Параметры режима очистки электрода:
    – период запуска очистки (0…999,9) ч
    – длительность очистки (1…9999) c;
    – время удержания, режим «Hold» (0…999) мин
Соответствие требованиям ГОСТ 32137 по электромагнитной совместимости:
    – группа исполнения по устойчивости к помехам IV
    – критерий качества функционирования А
Класс безопасности по НП-001-15, НП-016-05, НП-033-11 4 или 3
Параметры питания
    – от сети переменного тока ~(100…242) В, (47…63) Гц    номинал 220 В, 50 Гц
    – от сети постоянного тока (18…36) В;    номинал 24 В (только для настенного исполнения)
Потребляемая мощность
    – исполнение 220 не более 10 ВА
    – исполнение 24 не более 10 Вт
Исполнение корпуса настенное, щитовое
Материал корпуса:
    – настенное исполнение ABS пластик
    – щитовое исполнение алюминиевый сплав с полимерным покрытием
Степень защиты от воздействия пыли и воды по ГОСТ 14254-2015:
    – настенное исполнение IP65
    – щитовое исполнение IP54 (по передней панели)
Климатическое исполнение по ГОСТ 15150-69 УХЛ 4.2, но при температуре (+5…+50) °С
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 группа N2
Габаритные размеры см. здесь
Масса: не более 1,6 кг
Наработка на отказ, не менее 50000 ч
Средний срок службы (не распространяется на рН-электроды) 12 лет

Чертежи

Рис. 1 Габаритные и монтажные размеры измерительного прибора рН-4122.АС настенного исполнения
ABS-пластик, IP65

Рис. 2 Габаритные размеры измерительного прибора pH-4122.АС в щитовом исполнении
алюминиевый сплав с полимерным покрытием, IP54 по передней панели

Рис. 3 Габаритные и монтажные размеры первичного преобразователя рН-4122.АС
тип “Н”(нерж. сталь) / “Т” (титан)
Исполнение для крепления на арматуре АПН, АМН и АПТ

Рис. 4 Габаритные и монтажные размеры первичного преобразователя рН-4122.АС с узлом крепления.
(схему подключения первичных преобразователей к измерительному прибору см. здесь)

Рис. 5 Габаритные и монтажные размеры арматуры погружной АПH-1.6
для монтажа рН-электрода на трубопроводе.

Рис. 6 Габаритные и монтажные размеры первичного преобразователя рН-4122.АС
в разнесенном исполнении. Вариант с магистральной арматурой АМH-1.2.
(схему подключения первичного преобразователя к измерительному прибору см. здесь)

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ АРМАТУР: (варианты на один канал)

Рис. 7 Крепление первичного преобразователя pH-4122.АС
на погружных арматурах
АПН-2.1,  АПН-2.2,




Рис. 8 Крепление первичного преобразователя pH-4122.АС на погружной арматуре с фланцем АПH-1.1

Рис. 9 Крепление первичного преобразователя pH-4122.АС на погружной гибкой арматуре с фланцем АПH-1.8

Рис. 10 Крепление первичного преобразователя pH-4122.АС на погружной арматуре с фланцем и
датчиком температуры АПH-1.2



Рис. 11 Крепление первичного преобразователя pH-4122.АС на трубопроводе с помощью арматуры АПH-3.1

Рис. 12 Крепление первичного преобразователя pH-4122.АС на трубопроводе с помощью арматур АПH-1.6 и АПH-3.2
Электронный блок ПП крепится отдельно от арматуры и соединяется с ней только кабелем

Рис. 13 Крепление первичного преобразователя pH-4122.АС на проточной арматуре АМH-1.2

Рис. 14 Проточная арматура АПH-1.4

Рис. 15 Крепление первичного преобразователя pH-4122.АС на магистральной арматуре АМH-1.1

Рис. 16 Крепление первичного преобразователя pH-4122.АС на магистральной арматуре АМH-1.3 и АМП-1.3

Рис. 17 Арматура АПH-4 для оперативной замены и промывки рН-электродов.
Электронный блок ПП крепится отдельно от арматуры и соединяется с ней только кабелем

Схема соединений

Рис. 1 Схемы подключения электрода к первичному преобразователю pH-4122.АС (один канал)
ЭК — электрод комбинированный; ЭЗ — электрод заземляющий; Rt — датчик температуры

Рис. 2 Схема внешних соединений ПП и ИП рН-метра рН-4122.АС щитового исполнения (один канал)

Рис. 3 Схема внешних соединений ПП и ИП рН-метра рН-4122.АС настенного исполнения (один канал)

Рис. 4. Включение приборов с интерфейсом RS-485 в локальную сеть Modbus
