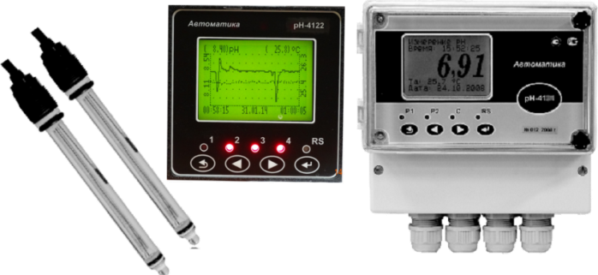

рН/ОВП-метр двухканальный моноблочный

ТУ 4215-085-10474265-2006

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Моноблочный промышленный двухканальный рН/ОВП-метр рН-4122.П предназначен для измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости по одному или двум каналам в комплекте с проточной или погружной арматурой. рН/ОВП-метр имеет два гальванически изолированных измерительных канала. В каждом канале два измерительных входа: рН (или ОВП) и Т.

Электродная система (ЭС) подключается непосредственно к измерительному прибору (ИП). Типовая длина кабеля от измерительного прибора до электродной системы – 4 м.

Электродная система может применяться в одном из вариантов:

  • комбинированный электрод pH со встроенным датчиком температуры, например, электроды ASP, CS или Polilyte (измерительный стеклянный электрод и вспомогательный электрод в одном корпусе) или flat-электрод SZ-1150;
  • комбинированный электрод pH, например, электроды SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
  • отдельные измерительный электрод и вспомогательный электрод, например, электроды типа ЭС-1 и ЭВЛ-1М3.1, и внешний датчик температуры;
  • комбинированный электрод ОВП, например, электроды SZ275, SZ2060, Polilyte, CS или ASR2811.



   рН/ОВП-метр обеспечивает цифровую индикацию и графическое отображение измеренных значений рН, ОВП и температуры, их пропорциональное преобразование в унифицированные выходные сигналы постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование измеренных параметров. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Корпус измерительного прибора рН/ОВП-метра выпускается в двух исполнениях – щитовом и настенном. В щитовом исполнении рН/ОВП-метр имеет 4 встроенных реле сигнализации, в настенном — может быть оснащён внешним блоком вывода дискретных сигналов на 8 выходов (БВД-8.2). Если блок БВД-8.2 не предусмотрен, то рН-метр может иметь один дискретный выходной сигнал.

рН-метр имеет возможность измерять расход жидкости в комплекте с датчиком расхода, имеющим импульсный выходной сигнал.

рН-метр может комплектоваться гидропанелью ГП-4122.

Измерительный прибор имеет удобное меню и снабжён архивом с временем архивирования 1 год.

Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН/ОВП-электродов  (см. примеры);
  • гидропанель ГП-4122;
  • кабель рН-метрический;
  • преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
  • преобразователь Modbus в HART;
  • шкаф для установки pH/ОВП-метра, в том числе уличного исполнения с подогревом.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер
Узнать цену Консультация по продукции

Описание

рН/ОВП-метр двухканальный моноблочный

ТУ 4215-085-10474265-2006

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

Моноблочный промышленный двухканальный рН/ОВП-метр рН-4122.П предназначен для измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости по одному или двум каналам в комплекте с проточной или погружной арматурой. рН/ОВП-метр имеет два гальванически изолированных измерительных канала. В каждом канале два измерительных входа: рН (или ОВП) и Т.

Электродная система (ЭС) подключается непосредственно к измерительному прибору (ИП). Типовая длина кабеля от измерительного прибора до электродной системы – 4 м.

Электродная система может применяться в одном из вариантов:

  • комбинированный электрод pH со встроенным датчиком температуры, например, электроды ASP, CS или Polilyte (измерительный стеклянный электрод и вспомогательный электрод в одном корпусе) или flat-электрод SZ-1150;
  • комбинированный электрод pH, например, электроды SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
  • отдельные измерительный электрод и вспомогательный электрод, например, электроды типа ЭС-1 и ЭВЛ-1М3.1, и внешний датчик температуры;
  • комбинированный электрод ОВП, например, электроды SZ275, SZ2060, Polilyte, CS или ASR2811.



   рН/ОВП-метр обеспечивает цифровую индикацию и графическое отображение измеренных значений рН, ОВП и температуры, их пропорциональное преобразование в унифицированные выходные сигналы постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование измеренных параметров. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Корпус измерительного прибора рН/ОВП-метра выпускается в двух исполнениях – щитовом и настенном. В щитовом исполнении рН/ОВП-метр имеет 4 встроенных реле сигнализации, в настенном — может быть оснащён внешним блоком вывода дискретных сигналов на 8 выходов (БВД-8.2). Если блок БВД-8.2 не предусмотрен, то рН-метр может иметь один дискретный выходной сигнал.

рН-метр имеет возможность измерять расход жидкости в комплекте с датчиком расхода, имеющим импульсный выходной сигнал.

рН-метр может комплектоваться гидропанелью ГП-4122.

Измерительный прибор имеет удобное меню и снабжён архивом с временем архивирования 1 год.

Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН/ОВП-электродов  (см. примеры);
  • гидропанель ГП-4122;
  • кабель рН-метрический;
  • преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
  • преобразователь Modbus в HART;
  • шкаф для установки pH/ОВП-метра, в том числе уличного исполнения с подогревом.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер

Технические характеристики

Наименование параметра Значение параметра
Количество каналов измерения 2
Измеряемые параметры по каждому каналу pH / ОВП и температура
Диапазон измерения рН 0…14
Диапазон измерения ОВП (-1500…+1500) мВ
Диапазон измерения температуры (-10…+140) °С  (в зависимости от электрода)
Диапазон давления анализируемой жидкости (0…6), (0…16), (0…50) бар  (в зависимости от электрода и температуры)
Диапазон измерения расхода пробы
(при подключении импульсного датчика расхода пробы)		 (0,9…48) л/ч
Пределы допускаемой основной абсолютной погрешности:
    – при измерении рН в комплекте с электродом  типа ASP,  CS, Polilyte ±0,05 рН
    – при измерении рН в комплекте с электродом  типа ЭСК-1, ЭС-1,  SZ-1xx ±0,1 рН
    – при измерении ОВП ±5 мВ
    – при измерении температуры ±0,5 °С
Пределы допускаемой дополнительной абсолютной погрешности при измерении рН:
    – вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне температур (5…50) °С, не более ±0,05 рН
    – связанный с изменением температуры анализируемого раствора в диапазоне от 0 до 95 °С относительно температуры (25 ±1) °С, на каждые 25 °С, (погрешность термокомпенсации), не более ± 0,05 рН
Тип индикатора жидкокристаллический графический, 128х64
Индицируемые параметры рН/ОВП/ЭДС, температура на каждый канал
Электродная система (ЭС) комбинированный рН-электрод, комбинированный ОВП-электрод
Длина кабеля от ИП до ЭС не более 4 м
Тип индикатора жидкокристаллический графический, 128х64
Частота обновления индикации 2 Гц
Выходной сигнал:
    – аналоговые постоянного тока
2 (0…5), (0…20), (4…20) мА
(параметры выбираются программно заказчиком)
    – цифровой интерфейс RS485, протокол обмена Modbus RTU
    – дискретные программируемые в зависимости от исполнения
         –  в анализаторе щитового исполнения 4        реле с переключающими контактами, ~240 В, 3 А
         –  в анализаторе настенного исполнения с блоком БВД-8.2
8 электромагнитные реле, до ~240 В, 3 А   или
твердотельные реле, до ~250 В, =400 В, 120 мА   или
транзисторные оптопары, до 50 В, 30 мА   или
симисторные оптопары (только для управления внешними силовыми симисторами)
         –  в анализаторе настенного исполнения без блока БВД-8.2
1 оптореле нормально разомкнутое, =100В, 150мА
(параметры реле могут быть изменены по согласованию с Заказчиком)
Минимальный диапазон преобразования рН/ОВП/Т в выходной ток 1 рН / 100 мВ / 50 °С
Область задания уставок по рН/ОВП и температуре во всём диапазоне измерения
Интервалы записи в архив 1с
Емкость архива 1 год
Параметры сетевого питания ~(100…240) В, (50…60) Гц    номинал 220 В, 50 Гц
Потребляемая мощность не более 10 ВА
Исполнение корпуса настенное, щитовое
Материал корпуса ИП:
    – настенное исполнение ABS пластик
    – щитовое исполнение алюминиевый сплав
Степень защиты от пыли и воды по ГОСТ 14254-2015:
    – настенное исполнение IP65
    – щитовое исполнения IP54 (по передней панели)
Климатическое исполнение по ГОСТ 15150-69 УХЛ 4.2, но при температуре (+5…+50) °С
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 N2
Габаритные размеры см. здесь
Масса:
    – настенное исполнение не более 1,6 кг
    – щитовое исполнение не более 1 кг
Наработка на отказ, не менее 20000 ч
Средний срок службы (не распространяется на рН-электроды) 10 лет

Чертежи

Рис. 1. Габаритные размеры измерительного прибора pH-4122.П щитового исполнения

Рис. 2. Габаритные размеры измерительного прибора pH-4122.П настенного исполнения

Рис. 3. Крепление измерительного прибора при помощи монтажной панели

Рис. 4. Крепление измерительного прибора на DIN-рейку

Рис. 5. Крепление измерительного прибора при помощи монтажных петель

ВАРИАНТЫ АРМАТУР (один канал):

Рис. 6   Погружные арматуры с бобышкой:
АПН-2.1,  АПН-2.2,  АПП-2.1  АПП-2.2

Рис. 7   Погружная арматура с фланцем  АПH-1.1, АПП-1.1

Рис. 8   Погружная гибкая арматура с фланцем  АПH-1.8

Рис. 9   Погружная арматура с фланцем и отдельным датчиком температуры  АПH-1.2




Рис. 10   Погружная арматура с фланцем и
ультразвуковой (АПHУ-1) или струйной (АПHС-1) очисткой электрода.

Рис. 11   Крепление pH-электрода на трубопроводе с помощью арматуры  АПH-3.1

Рис. 12   Крепление pH-электрода на трубопроводе с помощью арматур  АПH-1.6 и АПH-3.2

Рис. 13   Магистральная арматура  АМH-1.2

Рис. 14   Проточная арматура  АМH-1.4

Рис. 15   Магистральная арматура  АМH-1.1

Рис. 16   Магистральная арматура  АМH-1.3 и АМП-1.3

Рис. 17   Арматура с гигиеническим присоединением  АПH-5

Рис. 18   Арматура АПH-4 для оперативной замены и промывки рН-электродов.

Схема соединений

Рис. 1. Подключение комбинированного электрода и датчика температуры к измерительному прибору щитового исполнения

Рис. 2. Подключение комбинированного электрода и датчика температуры к измерительному прибору настенного исполнения с одним дискретным выходом

Рис. 3. Подключение комбинированного электрода и датчика температуры к измерительному прибору настенного исполнения с блоком БВД-8.2



Рис. 4. Включение приборов с интерфейсом RS-485 в локальную сеть Modbus

Рис. 5. Заземление корпуса анализатора с ИП щитового исполнения для улучшения ЭМС
