рН/ОВП-метр одноканальный моноблочный, для гидропанели

ТУ 4215-085-10474265-2006

Код ОКПД2   26.51.53.120

Код ТН ВЭД ЕАЭС 9027 89 000 0

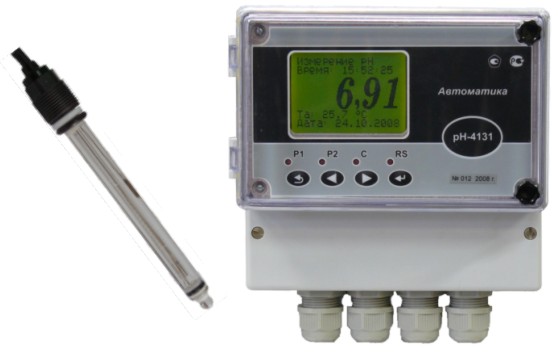

Моноблочный рН/ОВП-метр типа рН-4131 предназначен для измерения активности ионов водорода (рН) или окислительно-востановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости в комплекте с проточной или погружной арматурой. Арматура может оснащаться ультразвуковой и струйной системами очистки. Дополнительно в рН/ОВП-метре имеется вход для подключения импульсного датчика расхода пробы (V)

Электродная система (ЭС) подключается непосредственно к измерительному прибору (ИП). Типовая длина кабеля от измерительного прибора до электродной системы – 4 м.

Электродная система может применяться в одном из вариантов:

  • комбинированный электрод pH со встроенным датчиком температуры, например, электроды ASP, CS или Polilyte (измерительный стеклянный электрод и вспомогательный электрод в одном корпусе) или flat-электрод SZ-1150;
  • комбинированный электрод pH, например, электроды SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
  • отдельные измерительный электрод и вспомогательный электрод, например, электроды типа ЭС-1 и ЭВЛ-1М3.1, и внешний датчик температуры;
  • комбинированный электрод ОВП, например, электроды SZ275, SZ2060, Polilyte, CS или ASR2811.



   рН/ОВП-метр дополнительно имеет:

  • функцию диагностики состояния электродной системы через измерение сопротивлений измерительного электрода Rи и электрода сравнения Rср (при использовании пластмассовой арматуры типа АПП измерение Rср отключается через меню);
  • функцию HOLD для «замораживания» выходных токовых сигналов и состояния реле;
  • функцию управления системой очистки. Реле №3 назначено для включения очистки датчиков. Параметры системы очистки см. в таблице.

рН/ОВП-метр обеспечивает цифровую индикацию и графическое отображение измеренных значений pH и температуры или ЭДС и температуры, их пропорциональное преобразование в аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование измеренных параметров. При использовании преобразователя Modbus в HART возможно формирование аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.

Измерительный прибор имеет графическое представление информации, удобное меню, архив с временем архивирования 1 год и может иметь исполнение для подключения либо к сети переменного, либо постоянного тока. Корпус рН-метра выполнен из ударопрочного полистирола и предназначен для настенного монтажа.

Для анализа особо чистой воды рН-метр может комплектоваться гидропанелью ГП-4131, которая предназначена для предварительной подготовки анализируемой жидкости: фильтрации и стабилизации расхода через измерительную ячейку, а также для настройки рН/ОВП-метра по буферным растворам.

Области применения теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

   Аксессуары:

  • комбинированный pH/ОВП-электрод;
  • арматура для установки рН-электродов  (см. примеры);;
  • гидропанель ГП-4131;
  • кабель рН-метрический;
  • преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
  • преобразователь Modbus в HART;
  • шкаф для установки pH/ОВП-метра, в том числе уличного исполнения с подогревом.

   Программное обеспечение:

  • Modbus-конфигуратор
  • Modbus OPC сервер

Технические характеристики

Наименование параметра Значение параметра
Диапазон измерения рН 0…14 pH
Диапазон измерения ОВП (-1500…+1500) мВ
Диапазон измерения температуры (-10…+140) °С  (в зависимости от электрода)
Диапазон давления анализируемой жидкости (0…6), (0…16), (0…50) бар  (в зависимости от электрода и температуры)
Диапазон измерения расхода пробы
(при подключении импульсного датчика расхода пробы)		 (0,9…48) л/ч
Пределы допускаемой основной абсолютной погрешности:
    – при измерении рН в комплекте с электродом  типа ASP,  CS, Polilyte ±0,05 рН
    – при измерении рН в комплекте с электродом  типа ЭСК-1, ЭС-1,  SZ-1xx ±0,1 рН
    – при измерении ОВП ±5 мВ
    – при измерении температуры ±0,5 °С
Пределы допускаемой дополнительной абсолютной погрешности при измерении рН:
    – вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне температур (5…50) °С, не более ±0,02 рН
    – вызванной изменением температуры анализируемой жидкости на каждые 25 °С (в режиме АТК) относительно 25 °С в диапазоне температур (0…95) °С, не более ± 0,05 рН
Длина кабеля от ИП до электродной системы не более 4 м
Тип индикатора жидкокристаллический графический, 128х64
Индицируемые параметры рН/ОВП/ЭДС, температура
Параметры выходных сигналов
    – два аналоговых, программируемых
(0…5), (0…20), (4…20) мА (параметры выбираются программно заказчиком, предусмотрена функция билинейной шкалы)
    – один цифровой RS-485, протокол обмена Modbus RTU
    – три дискретных
переключающий «сухой контакт», 240 В, 3 А реле 1 – программируемое,
реле 2 – сигнализация ошибки (alarm),
реле 3 – управление системой очистки ЭС
Минимальный диапазон преобразования рН/ОВП/Т в выходной ток 1 рН / 100 мВ / 50 °С
Область задания уставок по рН/ОВП и температуре во всём диапазоне измерения
Параметры режима очистки электрода
    – интервал включения очистки от 0 до 999,9 ч
    – длительность очистки от 1 с до 9999 c
    – время удержания выходных сигналов в неизменяющихся значениях на время очистки от 0 до 999 мин
Интервал записи в архив 1 с
Емкость архива 1 год
Параметры питания
    – от сети переменного тока (исполнение 220) ~(100…242) В, (47…63) Гц    номинал 220 В, 50 Гц
    – от сети постоянного тока (исполнение 24) (18…36) В;    номинал 24 В
Потребляемая мощность
    – исполнение 220 не более 10 ВА
    – исполнение 24 не более 10 Вт
Исполнение корпуса настенное
Материал корпуса ABS пластик
Степень защиты от пыли и воды по ГОСТ 14254-2015 IР65
Климатическое исполнение по ГОСТ 15150-69 УХЛ 4.2*, но при температуре (+5…+50) ºС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 N2
Габаритные размеры (ВхШхГ без элементов крепления и разъёмов) 190 × 200 × 105 мм
Масса не более 1,6 кг
Наработка на отказ, не менее 20000 ч
Средний срок службы (не распространяется на рН-электроды) 10 лет

Чертежи

Рис. 1. Установочные размеры измерительного прибора pH-4131

Рис. 2. Крепление измерительного прибора при помощи монтажной панели

Рис. 3. Крепление измерительного прибора на DIN-рейку

Рис. 4. Крепление измерительного прибора при помощи монтажных петель

ВАРИАНТЫ АРМАТУР:

Рис. 5   Погружные арматуры с бобышкой:
АПН-2.1,  АПН-2.2,  АПП-2.1  АПП-2.2

ВНИМАНИЕ! В рН-метрах, оснащённых пластмассовой арматурой (типа АПП) функция
измерения сопротивления электрода сравнения Rср отключается через меню.

Рис. 6   Погружная арматура с фланцем  АПH-1.1, АПП-1.1

Рис. 7   Погружная гибкая арматура с фланцем  АПH-1.8

Рис. 8   Погружная арматура с фланцем и отдельным датчиком температуры  АПH-1.2




Рис. 9   Погружная арматура с фланцем и
ультразвуковой (АПHУ-1) или струйной (АПHС-1) очисткой электрода.

Рис. 10   Крепление pH-электрода на трубопроводе с помощью арматуры  АПH-3.1

Рис. 11   Крепление pH-электрода на трубопроводе с помощью арматур  АПH-1.6 и АПH-3.2

Рис. 12   Магистральная арматура  АМH-1.2

Рис. 13   Проточная арматура  АМH-1.4

Рис. 14   Магистральная арматура  АМH-1.1

Рис. 15   Магистральная арматура  АМH-1.3 и АМП-1.3

Рис. 16   Арматура с гигиеническим присоединением  АПH-5

Рис. 17   Арматура АПH-4 для оперативной замены и промывки рН-электродов.

Схема соединений

Подключение комбинированного электрода и датчика температуры к измерительному прибору

Включение приборов с интерфейсом RS-485 в локальную сеть Modbus
