Код ОКП 42 3620

Шкафы предназначены для размещения приборов, средств автоматики, систем обогрева и вентиляции и вспомогательного оборудования. Шкафы представляют собой сварную конструкцию выполненную из углеродистой стали с полимерным покрытием. С передней стороны шкаф имеет открывающуюся дверь с прозрачным окном. Для установки приборов в шкафу имеется монтажная панель.

Шкафы в зависимости от исполнения могут эксплуатироваться как в отапливаемых помещениях (категория размещения УХЛ 4.2) так и на открытом воздухе (категория размещения УХЛ 1).

Шкафы обеспечивают защиту оборудования от постороннего вмешательства и воздействия окружающей среды, поддержание температуры для нормального функционирования смонтированного в шкафу оборудования, удобство подключения вспомогательного оборудования.

В зависимости от размещения шкафа на открытой площадке или в помещении шкафы имеют несколько исполнений:

  • без утеплителя – исполнение 1;
  • с утеплителем – исполнение 2;
  • с утеплителем в двойном шкафу – исполнение 3.



В качестве утеплителя используется алюфол — фольгированный вспененный полиэтилен.

Для поддержания температуры достаточной для нормального функционирования размещенного оборудования в шкафах исполнений 2 и 3 установлены электронагреватель с терморегулятором. Так же шкафы могут быть укомплектованы системой принудительной вентиляции.

Узнать цену Консультация по продукции

Описание

Код ОКП 42 3620

Шкафы предназначены для размещения приборов, средств автоматики, систем обогрева и вентиляции и вспомогательного оборудования. Шкафы представляют собой сварную конструкцию выполненную из углеродистой стали с полимерным покрытием. С передней стороны шкаф имеет открывающуюся дверь с прозрачным окном. Для установки приборов в шкафу имеется монтажная панель.

Шкафы в зависимости от исполнения могут эксплуатироваться как в отапливаемых помещениях (категория размещения УХЛ 4.2) так и на открытом воздухе (категория размещения УХЛ 1).

Шкафы обеспечивают защиту оборудования от постороннего вмешательства и воздействия окружающей среды, поддержание температуры для нормального функционирования смонтированного в шкафу оборудования, удобство подключения вспомогательного оборудования.

В зависимости от размещения шкафа на открытой площадке или в помещении шкафы имеют несколько исполнений:

  • без утеплителя – исполнение 1;
  • с утеплителем – исполнение 2;
  • с утеплителем в двойном шкафу – исполнение 3.



В качестве утеплителя используется алюфол — фольгированный вспененный полиэтилен.

Для поддержания температуры достаточной для нормального функционирования размещенного оборудования в шкафах исполнений 2 и 3 установлены электронагреватель с терморегулятором. Так же шкафы могут быть укомплектованы системой принудительной вентиляции.

Технические характеристики

Наименование параметра Значение параметра
Габаритные размеры (ШхВхГ)
    – исполнение 1   (без утеплителя) 400х530х210 мм
500х630х210 мм
500х730х210 мм
600х1030х210 мм
    – исполнение 2   (с утеплителем) 507х650х224 мм
    – исполнение 3   (с утеплителем в двойном шкафу) 507х650х224 мм
Степень защиты от проникновения пыли и воды по ГОСТ 14254-96 IP54
Климатическое исполнение
    – исполнение 1   (по ГОСТ 15150‑90) УХЛ 4.2   Т=(+5..+50)°С, φ < 80% при Т=25°С
    – исполнение 2   (по ГОСТ 15150‑69) УХЛ 1   Т=(-40..+50)°С, φ < 100% при Т=25°С
    – исполнение 3   (по ГОСТ 15150‑69) УХЛ 1   Т=(-50..+50)°С, φ < 100% при Т=25°С
Воздействие паров агрессивных веществ (кислот, щелочей и т.п.) не допускается
Напряжение питания переменного тока ~(100…240) В / 50 Гц
Поддерживаемая температура внутри шкафа
(для шкафов в исполнении 2 и 3)		 от 5 до 50 °С
Материал шкафа сталь 20 с полимерным порошковым покрытием
Материал утеплителя
(для шкафов в исполнении 2 и 3)		 алюфол
(вспененный полиэтилен, покрытый алюминиевой фольгой, трудногорючий (группа Г1), трудновоспламеняемый (группа В1), радиационностойкий)
Режим эксплуатации непрерывный

Варианты исполнения

а) Внешний вид шкафа б) Шкаф в открытом состоянии
в) Габаритные размеры шкафа г) Монтаж шкафа

Рисунок 1    Пример шкафа ШГП-1 (исполнение 1)
с приборами АЖК‑3122.х.П с проточной арматурой АПН-1.5 и pH-4122.П с магистральной арматурой АМН-1.2,
категория размещения УХЛ-4.2, температура окружающей среды от (5 до 50)°С

Дополнительно в шкафу смонтирована гидросистема с регуляторами расхода и ячейками для датчиков.
Измерительные приборы расположены на открывающейся внутренней двери.
Имеется подсветка содержимого шкафа.

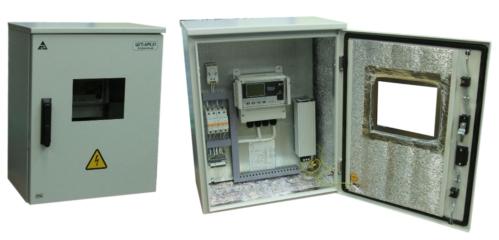

а) Внешний вид шкафа б) Шкаф в открытом состоянии
в) Габаритные размеры шкафа г) Монтаж шкафа

Рисунок 2    Пример шкафа ШГП-2 (исполнение 2) с прибором АРК‑5101,
категория размещения УХЛ-1, температура окружающей среды от (-40..50)°С

Измерительный прибор расположен на монтажной панели.
Имеется регулируемый обогрев для поддержания заданной температуры внутри шкафа.


а) Внешний вид шкафа б) Шкаф в открытом состоянии
в) Габаритные размеры шкафа г) Монтаж шкафа

Рисунок 3    Пример шкафа ШГП-3 (исполнение 3) с прибором АРК‑5101,
(двойной шкаф, утепленный, с обогревом), УХЛ-1, температура окр. среды от (-50..50)°С

Измерительный прибор расположен на монтажной панели.
Имеется регулируемый обогрев для поддержания заданной температуры внутри шкафа.
