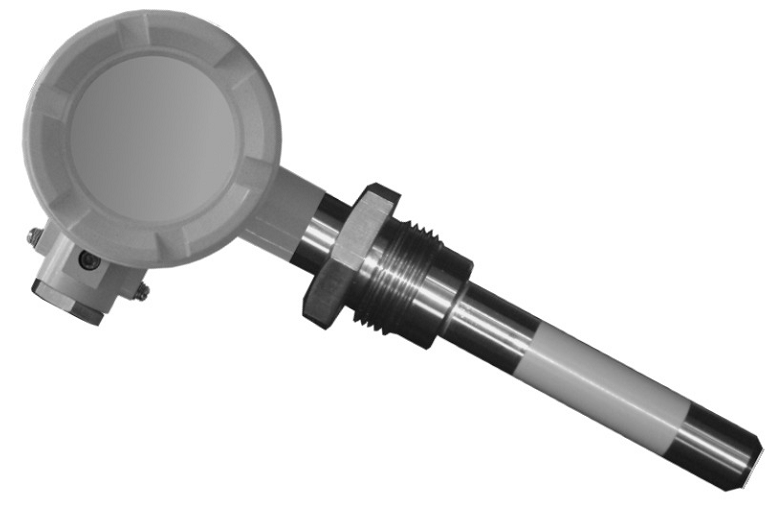

Сигнализатор уровня жидкости кондуктометрический СУЖ-К

ТУ 4218-058-10474265-2013

Код ОКПД-2 26.51.52.120

Код ТН ВЭД ЕАЭС 9026 10 290 9

СУЖ-К предназначен для сигнализации предельного уровня жидкости в резервуарах, трубопроводах, технологических аппаратах, а именно для:

защиты ёмкостей от переполнения;
сигнализации высокого и низкого уровня в ёмкости;
автоматического контроля заполнения и опустошения в ёмкостях.

СУЖ-К относится к индикаторным устройствам, которые не подлежат метрологической аттестации, поверке и калибровке.

Сигнализатор предназначен для установки вне взрывоопасных зон помещений.

Сигнализатор уровня выполнен полностью из металла, его работа основана на измерении удельной электрической проводимости между электродом и корпусом сигнализатора, или стенкой ёмкости, если она сделана из металла (кондуктометрический принцип). Сигнализатор уровня встраивается в ёмкость, а электрод, погружаясь в жидкость, определяет её уровень. Электронный блок может быть выполнен повортным.

Детали сигнализатора, соприкасающиеся с контролируемой жидкостью, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой жидкости равнозначны или лучше стали 12Х18Н10Т.

Сигнализация уровня жидкости осуществляется (см. здесь):

относительно нижней границы электрода (при горизонтальной установке),
относительно конца электрода (при вертикальной установке в электропроводной ёмкости),
относительно границы между изолятором и корпусом (при вертикальной установке в не электропроводной ёмкости).

Порог срабатывания сигнализатора устанавливается от 25 Ом до 25 кОм, что соответствует удельной электрической проводимости от 8 мСм/см до 8 мкСм/см для стандартного исполнения сигнализатора в не электропроводной ёмкости.

Узнать цену Консультация по продукции

Описание

ТУ 4218-058-10474265-2013

Код ОКПД-2 26.51.52.120

Код ТН ВЭД ЕАЭС 9026 10 290 9

защиты ёмкостей от переполнения;
сигнализации высокого и низкого уровня в ёмкости;
автоматического контроля заполнения и опустошения в ёмкостях.

Сигнализатор предназначен для установки вне взрывоопасных зон помещений.

Сигнализация уровня жидкости осуществляется (см. здесь):

относительно нижней границы электрода (при горизонтальной установке),
относительно конца электрода (при вертикальной установке в электропроводной ёмкости),
относительно границы между изолятором и корпусом (при вертикальной установке в не электропроводной ёмкости).

Технические характеристики

Наименование параметра

Значение параметра

Длина погружаемой части сигнализатора

(20…2500) мм (стандартное значение 100 мм)

Количество точек контроля

Переменное напряжение на электроде (размах)

50 мВ

Пороги включения¹⁾ и отключения сигнализатора
(в зависимости от положения перемычки)

– 0

вкл: 25000 Ом (8 мкСм/см) / откл: 32000 Ом

– А

вкл: 2500 Ом (80 мкСм/см) / откл: 3200 Ом

– В

вкл: 250 Ом (800 мкСм/см) / откл: 320 Ом

– С

вкл: 25 Ом (8000 мкСм/см) / откл: 32 Ом

Нестабильность²⁾ (погрешность) срабатывания

±2 мм.

Дифференциал³⁾ (гистерезис) срабатывания

10 мм.

Температура контролируемой жидкости (в стандартном исполнении)

(-30…+120) °С

Вязкость контролируемой жидкости

не более 2 Па·с

Давление рабочей среды

не более 1,6 МПа

Дискретный выход

реле с переключающим контактом (тип 1С)

Параметры коммутируемой нагрузки⁴⁾

Исполнение	Коммутируемое напряжение	Ток, А	Напряжение, В	Мощность
Базовое	Переменного тока	7	250	1500 ВА
Базовое	Постоянного тока	7	30	250 Вт
Усиленное	Переменного тока	16	250	2500 ВА
	Постоянного тока	16	24	250 Вт
	Постоянного тока	1	50	50 Вт
	Постоянного тока	0,3	300	50 Вт

Напряжение питания постоянного тока

от 18 до 35 В.

Потребляемая мощность

не более 2 ВА

Климатическое исполнение

УХЛ 3.1*

– температура окружающего воздуха

– в базовом исполнении по коммутируемой нагрузке

(-30…+70) °С

– в усиленном исполнении по коммутируемой нагрузке

(-40…+70) °С

– относительная влажность окружающего воздуха

не более 98 % при 35 °С

– атмосферное давление

от 84 кПа до 106,7 кПа

Степень защищённости электронного блока от внешних воздействий по ГОСТ 14254-2015:

IP65

Материал погружаемой части

сталь 12Х18Н10Т

Материал электронного блока

алюминиевый сплав с полимерным покрытием

Материал изолятора

РЕЕК (полиэфироэфирокетон или другой по заказу)

Подключение к процессу:

– подвижный штуцер (бобышка в комплекте)

штуцер М30×1,5

– неподвижный штуцер (электронный блок поворотный)

штуцер М20×1,5

– кламп

Ø50,5 мм.

Рабочее положение сигнализатора на поверхности ёмкости

любое

Вес (при стандартной длине 100 мм)

не более 1 кг

Примечания:

¹⁾ Порог включения – это верхний предел сопротивления на входе (нижний предел удельной электрической проводимости жидкости), вызывающего срабатывание выходного реле. Нижний предел удельной электрической проводимости жидкости указан справочно для стандартного исполнения сигнализатора (Рисунок A.1) в не электропроводной ёмкости, т. к. сильно зависит от геометрии сигнализатора и ёмкости.

²⁾ За нестабильность срабатывания принимается максимальная разность уровней, соответствующих трёхкратному переключению контактов сигнализатора при повышении уровня (+) и при понижении уровня (-).

³⁾ За дифференциал (гистерезис) срабатывания принимается минимальная разность значений уровня, соответствующих срабатыванию и отпусканию контактов сигнализатора.

Сигнализация уровня жидкости осуществляется:

относительно нижней границы электрода (при горизонтальной установке),
относительно конца электрода (при вертикальной установке в электропроводной ёмкости),
относительно границы между изолятором и корпусом (при вертикальной установке в не электропроводной ёмкости).

* – для стандартного изолятора длиной 50 мм в сигнализаторах с L ≥ 100 мм

⁴⁾ При работе на постоянном токе с активной нагрузкой для защиты контактов реле применяются RC цепочки, подключаемые параллельно контактам. При работе с индуктивной нагрузкой для защиты контактов реле применяется защитный диод, подключаемый параллельно индуктивности. При работе с емкостной нагрузкой для защиты контактов реле применяют защитный резистор, ограничивающий первоначальный бросок тока при коммутации.
