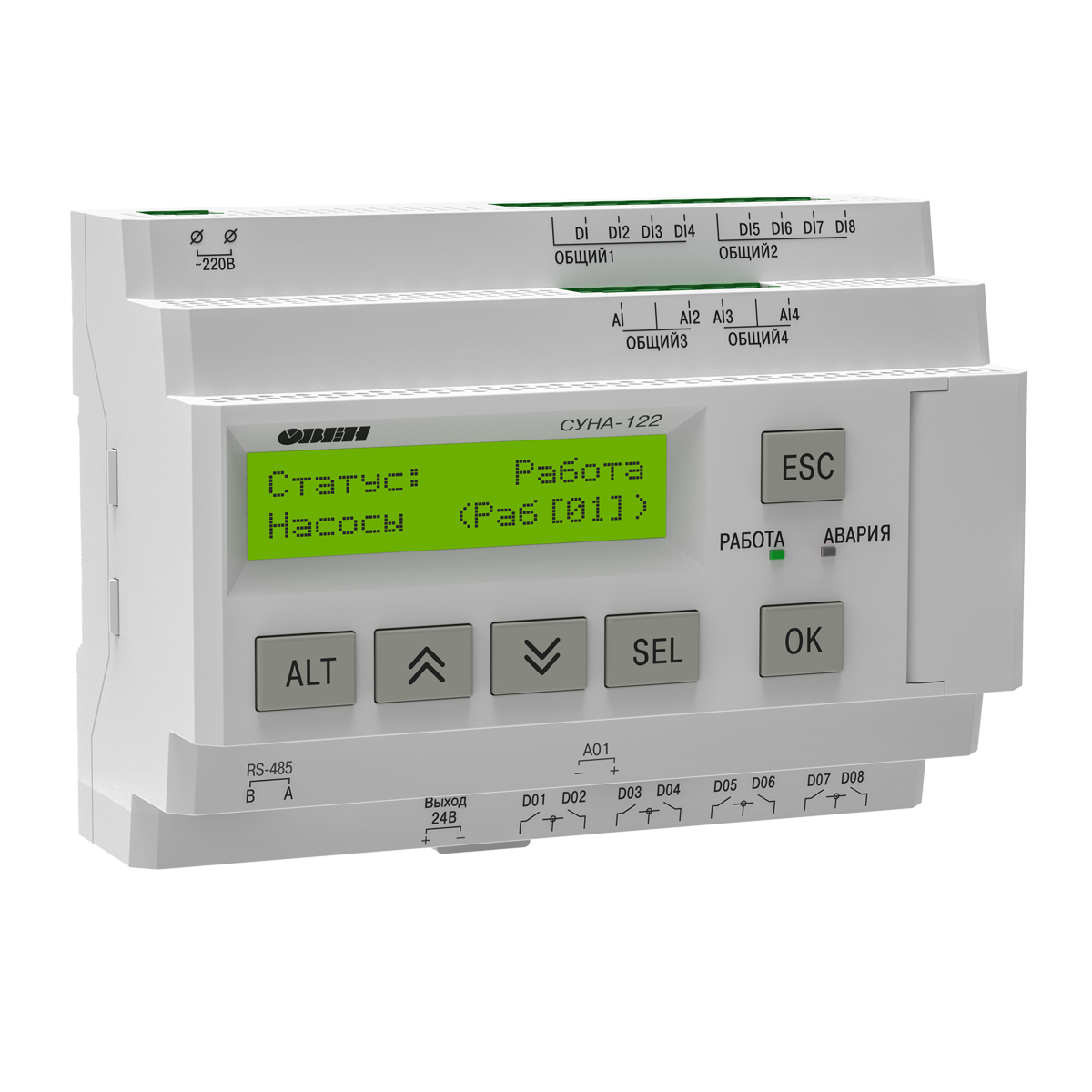

СУНА-122 – контроллер с готовыми алгоритмами для управления насосными группами совместно с частотным преобразователем. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.

Применение каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:

  • осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке
  • снизить затраты на потребление электроэнергии
  • обеспечить точное поддержание заданного давления и равномерный износ насосов
  • защитить все насосы системы от аварийных ситуаций
  • сэкономить на покупке и установке частотных преобразователей для ведомых двигателей

Преимущества каскадного управления насосами

Описание

СУНА-122 – контроллер с готовыми алгоритмами для управления насосными группами совместно с частотным преобразователем. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.

Применение каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:

  • осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке
  • снизить затраты на потребление электроэнергии
  • обеспечить точное поддержание заданного давления и равномерный износ насосов
  • защитить все насосы системы от аварийных ситуаций
  • сэкономить на покупке и установке частотных преобразователей для ведомых двигателей

Преимущества каскадного управления насосами

Технические характеристики

Технические характеристики контроллера для каскадного управления насосами

Наименование Значение (свойства)
СУНА-122.220.хх СУНА-122.24.хх
Диапазон напряжения питания, В 94…264 (номинальное 120…230 В, при 47…63 Гц) 19…30 (номинальное 24 В)
Гальваническая развязка есть
Электрическая прочность изоляции, В 2830 (между входом питания и другими цепями) 1780 (между входом питания и другими цепями)
Потребляемая мощность, не более 17 ВА 10 Вт
Встроенный источник питания есть
Выходное напряжение встроенного источника питания постоянного тока, В 24±3
Ток нагрузки встроенного источника питания, мА, не более 100
Электрическая прочность изоляции (между выходом питания и другими цепями), В 1780
Сетевые возможности
Интерфейс связи RS-485
Протокол связи Modbus RTU, Modbus ASCII
Режим работы Slave
Скорость передачи данных, бит/сек 9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса Для крепления на DIN-рейку (35 мм)
Габаритные размеры, мм 123×90×58
Степень защиты корпуса по ГОСТ 14254-96 IP20
Масса контроллера, кг, не более (для всех вариантов исполнений) 0,6
Средний срок службы, лет 8
Дискретные входы
Количество входов 8
Номинальное напряжение питания, В 230 (переменный ток) 24 (постоянный ток)
Максимально допустимое напряжение питания, В 264 (переменный ток) 30 (постоянный ток)
Тип датчика для дискретного входа Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)
Ток «логической единицы», мА 0,7…1,45 2…4
Ток «логического нуля», мА 0…0,5 0…0,5
Уровень сигнала, соответствующий «логической единице», В 159…264 15…30
Уровень сигнала, соответствующий «логическому нулю», В 0…40 -3…5
Минимальная длительность импульса, воспринимаемая дискретным входом 1,5 сек 2 мс
Гальваническая развязка Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В 1780 между группами входов
2830 между другими цепями контроллера
Аналоговые входы
Количество 4
Тип измеряемых сигналов, униполярный 4…20 мА
Предел основной приведенной, погрешности, % ±0,5
Сопротивление встроенного шунтирующего резистора для режима 4…20 мА, Ом 121
Значение наименьшего значащего разряда 6 мкА (0…20 мА/3700)
Период обновления результатов измерения четырех каналов, мс, не более 10
Гальваническая развязка Отсутствует
Дискретные выходы
Количество выходных устройств 8
Тип выходного устройства Дискретный, релейные (нормально разомкнутые контакты)
Гальваническая развязка Индивидуальная
Электрическая прочность изоляции, В 2830
Коммутируемое напряжение в нагрузке, В, не более:
– для цепи постоянного тока 30 (резистивная нагрузка)
– для цепи переменного тока 250 (резистивная нагрузка)
Допустимый ток нагрузки, не более 5 А при напряжении не более 250 В переменного тока и cosφ >0,95;

3 А при напряжении не более 30 В постоянного тока

Установившийся ток при максимальном напряжении:
– для цепи постоянного тока, А, не более 5 (резистивная нагрузка)
– для цепи переменного тока, А, не более 10 (резистивная нагрузка)
Допустимый ток нагрузки, мА, не менее 10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее 10 000 000
Электрический ресурс реле, циклов, не менее 200 000: 3 А при 125 В переменного тока, резистивная нагрузка
100 000: 3 А при 250 В переменного тока
100 000: 5 А, 30 В постоянного тока, резистивная нагрузка
25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
Аналоговые выходы
Количество выходных устройств 1
Тип выходного устройства ЦАП «параметр-ток»
Диапазон генерации тока, мА 4…20
Напряжение питания, В 12…30
Внешняя нагрузка не более, кОм 1
Гальваническая развязка есть (индивидуальная)
Электрическая прочность изоляции, В 2830
Индикация и элементы управления
Тип дисплея текстовый монохромный ЖКИ с подсветкой, 2х16 символов
Дискретные индикаторы два светодиодных индикатора (красный и зеленый)
Количество механических кнопок 6

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Температура окружающего воздуха: -20…+55 °С.
  • Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
  • Атмосферное давление: от 84 до 106,7 кПа.
  • Высота над уровнем моря не более 2000 метров.
  • По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
  • По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
  • По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
  • Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
  • По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

  • для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
  • для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.

Схемы подключения контроллера для каскадного управления насосами

Схема подключения СУНА122-Х.04.20
Регулирование давления двумя насосами по аналоговому датчику, постоянный мастер

Схема подключения СУНА122-Х.05.10
Регулирование давления тремя насосами по аналоговому датчику давления, постоянный мастер





Условные обозначения для СУНА-122.04.20 и СУНА-122.05.10

СУНА-122.04.20 СУНА-122.05.10
PDS1 – датчик перепада давления на насосе 1 (НЗ)

PDS2 – датчик перепада давления на насосе 2 (НЗ)

Разр.РН1 – разрешающая цепь насоса 1 (НЗ)

Разр.РН2 – разрешающая цепь насоса 2 (НЗ)

Ав.ПЧ – преобразователь частоты неисправен (НЗ)

ДСХ – датчик сухого хода (НЗ)

Робр – датчик обратного давления

Рпр – датчик прямого давления

Вкл.Н1 сеть – включить насос 1 от сети

Вкл.Н1 ПЧВ – включить насос 1 от ПЧВ

Вкл.Н2 сеть – включить насос 2 от сети

Вкл.Н2 ПЧВ – включить насос 2 от ПЧВ

Ав.Н1 – включить лампу “ Авария насоса 1”

Ав.Н2 – включить лампу “ Авария насоса 2”

Вкл.ПЧВ – включить преобразователь частоты

Авария общая – включить лампу “Авария”

PDS1 – датчик перепада давления на насосе 1 (НЗ)

PDS2 – датчик перепада давления на насосе 2 (НЗ)

PDS3 – датчик перепада давления на насосе 3 (НЗ)

Разр.РН1 – разрешающая цепь насоса 1 (НЗ)

Разр.РН2 – разрешающая цепь насоса 2 (НЗ)

Разр.РН3 – разрешающая цепь насоса 3 (НЗ)

Ав.ПЧ – преобразователь частоты неисправен (НЗ)

ДСХ –  датчик сухого хода (НЗ)

Робр – датчик обратного давления

Рпр – датчик прямого давления

Вкл.Н1 ПЧВ –  включить насос 1 от ПЧВ

Ав.Н1 – включить лампу “ Авария насоса 1”

Вкл.Н2 – включить насос 2 от ПЧВ

Ав.Н2 – включить лампу “ Авария насоса 2”

Вкл.Н3 – включить насос 3 от ПЧВ

Ав.Н3 – включить лампу “ Авария насоса 3”

Ав.ДД –  включить лампу “Неисправен датчик давления”

Авария общая – включить лампу “Авария”

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-122.

Схема подключения СУНА122-Х.05.20
Регулирование давления тремя насосами по аналоговому датчику давления, постоянный мастер с чередованием

Схема подключения СУНА122-Х.05.30
Регулирование давления тремя насосами по аналоговому датчику давления, переменный мастер





Условные обозначения для СУНА-122.05.20 и СУНА-122.05.30

СУНА-122.05.20 СУНА-122.05.30
PDS1 – датчик перепада давления на насосе 1 (НЗ)

PDS2 – датчик перепада давления на насосе 2 (НЗ)

PDS3 – датчик перепада давления на насосе 3 (НЗ)

Разр.РН1 – разрешающая цепь насоса 1 (НЗ)

Разр.РН2 – разрешающая цепь насоса 2 (НЗ)

Разр.РН3 – разрешающая цепь насоса 3 (НЗ)

Ав.ПЧ – преобразователь частоты неисправен (НЗ)

ДСХ – датчик сухого хода (НЗ)

Робр – датчик обратного давления

Рпр – датчик прямого давления

Вкл.Н1 сеть – включить насос 1 от сети

Вкл.Н1 ПЧВ – включить насос 1 от ПЧВ

Вкл.Н2 сеть – включить насос 2 от сети

Вкл.Н2 ПЧВ – включить насос 2 от ПЧВ

Вкл.Н3 сеть – включить насос 3 от сети

Вкл.Н3 ПЧВ – включить насос 3 от ПЧВ

Вкл.ПЧВ – включить преобразователь частоты

Авария общая – включить лампу “Авария”

PDS1 – датчик перепада давления на насосе 1 (НЗ)

PDS2 – датчик перепада давления на насосе 2 (НЗ)

PDS3 – датчик перепада давления на насосе 3 (НЗ)

Разр.РН1 – разрешающая цепь насоса 1 (НЗ)

Разр.РН2 – разрешающая цепь насоса 2 (НЗ)

Разр.РН3 – разрешающая цепь насоса 3 (НЗ)

Ав.ПЧ – преобразователь частоты неисправен (НЗ)

ДСХ – датчик сухого хода (НЗ)

Робр – датчик обратного давления

Рпр – датчик прямого давления

Вкл.Н1 сеть – включить насос 1 от сети

Вкл.Н1 ПЧВ – включить насос 1 от ПЧВ

Вкл.Н2 сеть – включить насос 2 от сети

Вкл.Н2 ПЧВ – включить насос 2 от ПЧВ

Вкл.Н3 сеть – включить насос 3 от сети

Вкл.Н3 ПЧВ – включить насос 3 от ПЧВ

Вкл.ПЧВ – включить преобразователь частоты

Авария общая – включить лампу “Авария”

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-122.

Схема подключения СУНА122-Х.07.20
Регулирование уровня двумя насосами по аналоговому датчику уровня, постоянный мастер с чередованием





Условные обозначения для СУНА-122.07.20

PDS1 – датчик перепада давления на насосе 1 (НЗ)

PDS2 – датчик перепада давления на насосе 2 (НЗ)

Разр.РН1 – разрешающая цепь насоса 1 (НЗ)

Разр.РН2 – разрешающая цепь насоса 2 (НЗ)

УР.min – датчик аварийно-низкого уровня (НЗ)

УР.max – датчик аварийно-высокого уровня (НЗ)

Ав.ПЧ – преобразователь частоты неисправен (НЗ)

ДСХ – датчик сухого хода (НЗ)

Д.ур – аналоговый датчик уровня

Вкл.Н1 – включить насос 1 от сети

Вкл Н1 ПЧВ – включить насос 1 от ПЧВ

Вкл.Н2 – включить насос 2 от сети

Вкл Н2 ПЧВ – включить насос 2 от ПЧВ

Ав.Н1 – включить лампу “ Авария насоса 1”

Ав Н2 – включить лампу “ Авария насоса 2”

Вкл.ПЧВ – включить преобразователь частоты

Авария общая – включить лампу “Авария”

* Тип контакта, указанный в скобках, соответствует нормальному режиму работы СУНА-122.

Материалы

Руководство по эксплуатации СУНА-122

Руководство по эксплуатации (краткое) СУНА-122.4.20

Руководство по эксплуатации (краткое) СУНА-122.5.10

Декларация о соответствии на СУНА-12Х

Owen Configurator
