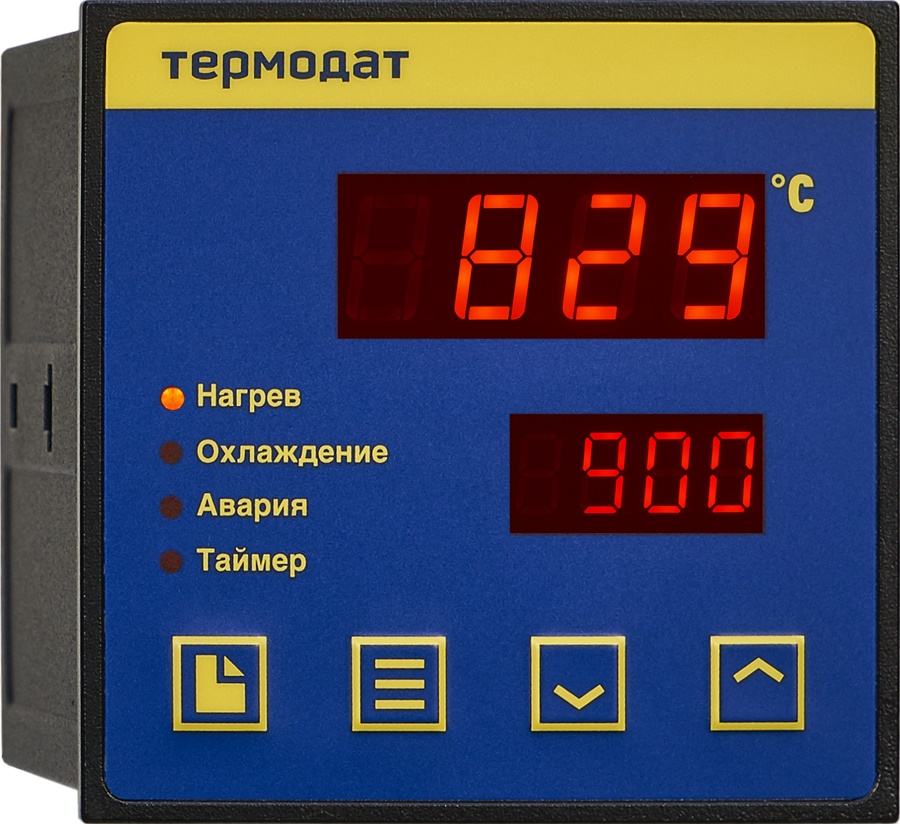

Термодат-12К6-А – одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами.  Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • ПИД-регулирование с автоматической настройкой коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Две уставки
  • Возможность трехпозиционного регулирования с помощью задвижек с электроприводом
  • Таймер
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
  • Гарантия 5 лет



Предназначен для:

  • Измерения температуры
  • ПИД-регулирования температуры
Узнать цену Консультация по продукции

Описание

Термодат-12К6-А – одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами.  Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • ПИД-регулирование с автоматической настройкой коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Две уставки
  • Возможность трехпозиционного регулирования с помощью задвижек с электроприводом
  • Таймер
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
  • Гарантия 5 лет



Предназначен для:

  • Измерения температуры
  • ПИД-регулирования температуры

Технические характеристики

  • Входы:Один универсальный вход, один дискретный вход;
  • Выходы:Реле, релейно-симисторный выход, транзисторный выход, аналоговый выход;
  • Закон регулирования:ПИД, Двухпозиционный, Трехпозиционный;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 10 Вт;
  • Корпус:пластиковый, для щитового монтажа;
  • Дисплей:Светодиодный, четырехразрядный (высота символов 14 и 10 мм); четыре светодиодных индикатора режима работы;
  • Габаритные размеры:Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса:Не более 1 кг;
  • Условия эксплуатации:От -30ºС до +50ºС, влажность от 5 до 90%, без конденсации влаги;

Полное описание

Регулятор измеритель температуры пропорционально-интегрально-дифференцирующий Термодат-12К6-А

Термодат-12К6-А – одноканальный ПИД-регулятор температуры, с возможностью регулирования процессами по двухпозиционному или трехпозиционному закону, оснащенный автоматическим таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж. Термодат-12К6-А оснащен дополнительными светодиодными индикаторами – для отображения температуры уставки, отображения текущего режима работы прибора и аварийной ситуации. Дискретный вход, предназначенный для включения и выключения регулирования или таймера. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Материалы

3D-модель прибора 12K6-А.pdf 958.1 Kb скачать
3D-модель прибора 12K6-А.stp 2038.7 Kb скачать
Габаритный чертеж прибора 12K6-А.dwg 266 Kb скачать
termodat-12k6.pdf 2974.6 Kb скачать
