Описание

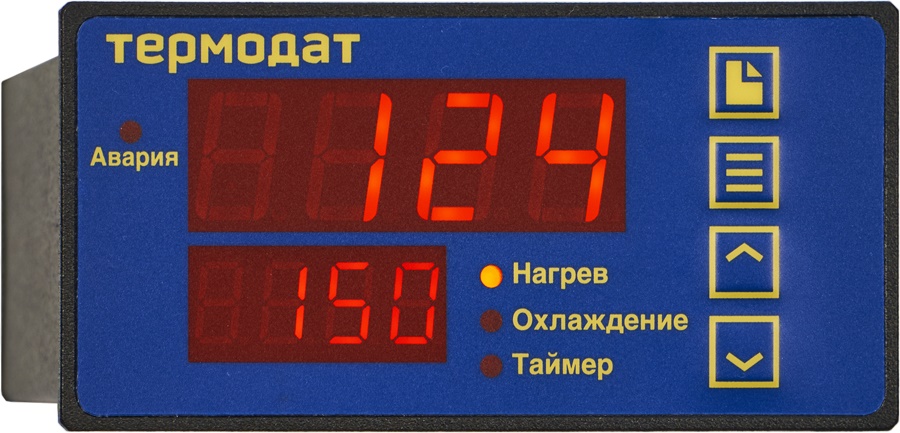

Термодат-12К6-Н – одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.
- Компактный ПИД-регулятор
- ПИД-регулирование с автоматической настройкой коэффициентов
- Универсальный вход
- Логический (цифровой) вход
- Выходы: релейный, транзисторный
- Таймер
- Аварийная сигнализация
- Размер 1/8 DIN (96х48х82мм), горизонтальное исполнение
- Гарантия 5 лет
Предназначен для:
- Измерения температуры
- ПИД-регулирования температуры
- Аварийной сигнализации
Технические характеристики
- Входы:Один универсальный вход, один дискретный вход;
- Выходы:Реле, транзисторный выход;
- Закон регулирования:ПИД, Двухпозиционный, трехпозиционный;
- Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
- Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В;
- Потребляемая мощность:Не более 10 Вт;
- Корпус:пластиковый, для щитового монтажа;
- Дисплей:Светодиодный, две строки по четыре разряда (высота символов 10мм); Три светодиодных индикатора режима работы;
- Габаритные размеры:Лицевая панель 96х48мм., глубина 110мм, вырез в щите 91х44мм;
- Масса:Не более 0,6 кг;
- Условия эксплуатации:От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;
Полное описание
Одноканальный ПИД терморегулятор горизонтальное исполнение Термодат-12К6-Н
Термодат-12К6-Н – компактный ПИД-регулятор температуры, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ.
Исполнение в пластиковом горизонтальном корпусе, щитовой монтаж.
Термодат-12К6-Н оснащен дополнительными светодиодными индикаторами – для отображения температуры уставки, отображения текущего режима работы прибора и аварийной ситуации. Дискретный вход, предназначенный для включения и выключения регулирования или таймера.
Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
Материалы
| 3D-модель прибора 12K6-D8-H.pdf |
812.9 Kb |
скачать |
| 3D-модель прибора 12K6-D8-H.stp |
1803.1 Kb |
скачать |
| Габаритный чертеж прибора 12K6-D8-H.dwg |
224.2 Kb |
скачать |
| termodat-12k6.pdf |
2974.6 Kb |
скачать |
Сертификаты
Технические условия: ТУ 4218-004-12023213-2009
Сертификация: Приборы Термодат внесены в Государственный реестр средств измерений №17602-09. Сертификат RU.C.32.001.А. №38820 от 23.03.2010 г. Разрешение Федеральной службы по экологическому,технологическому и атомному надзору № РРС 00-045946 на применение во взрывопожароопасных и химически опасных производствах вне взрывоопасных зон Сертификат соответствия № РОСС RU.МЕ48.Н02704
Метрология: Поверка приборов “Термодат” осуществляется в соответствии с “Методикой поверки СК2.320.202 МП”. Межповерочный интервал 2 года
