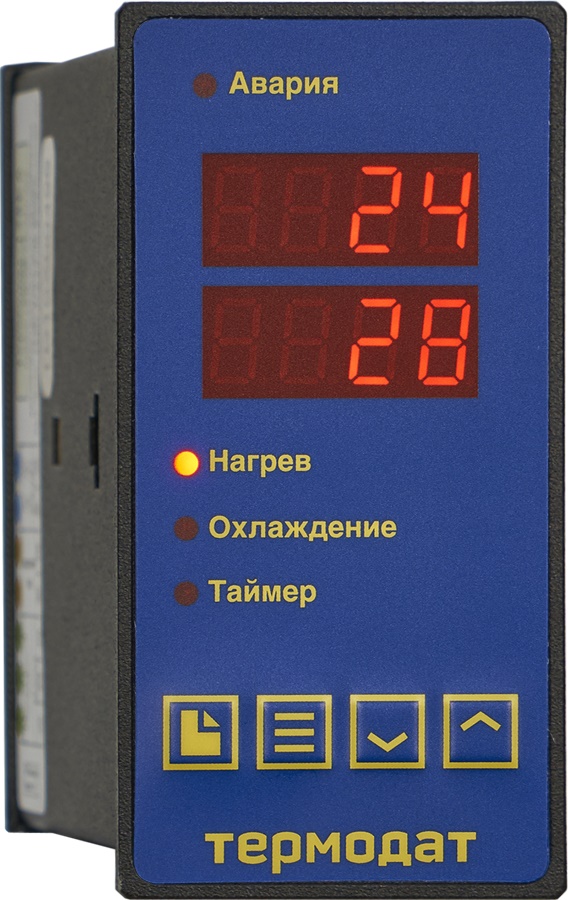

Термодат-12К6-В – одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами.  Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • Компактный ПИД-регулятор
  • ПИД-регулирование с автоматической настройкой коэффициентов
  • Универсальный вход
  • Логический (цифровой) вход
  • Выходы: релейный, транзисторный
  • Таймер
  • Аварийная сигнализация
  • Размер 1/8 DIN (48х96х82мм), вертикальное исполнение
  • Гарантия 5 лет



Предназначен для:

  • Измерения температуры
  • ПИД-регулирования температуры
  • Аварийной сигнализации
Узнать цену Консультация по продукции

Описание

Термодат-12К6-В – одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами.  Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • Компактный ПИД-регулятор
  • ПИД-регулирование с автоматической настройкой коэффициентов
  • Универсальный вход
  • Логический (цифровой) вход
  • Выходы: релейный, транзисторный
  • Таймер
  • Аварийная сигнализация
  • Размер 1/8 DIN (48х96х82мм), вертикальное исполнение
  • Гарантия 5 лет



Предназначен для:

  • Измерения температуры
  • ПИД-регулирования температуры
  • Аварийной сигнализации

Технические характеристики

  • Входы:Один универсальный вход, один дискретный вход;
  • Выходы:Реле, транзисторный выход;
  • Закон регулирования:ПИД, Двухпозиционный, трехпозиционный;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 10 Вт;
  • Корпус:пластиковый, для щитового монтажа;
  • Дисплей:Светодиодный, две строки по четыре разряда (высота символов 10мм); Три светодиодных индикатора режима работы;
  • Габаритные размеры:Лицевая панель 48х96мм., глубина 110мм, вырез в щите 46х92мм;
  • Масса:Не более 0,6 кг;
  • Условия эксплуатации:От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;

Полное описание

Одноканальный ПИД терморегулятор на DIN рейку вертикальное исполнение Термодат-12К6-В

Термодат-12К6-В одноканальный компактный ПИД-регулятор температуры, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ.
Исполнение в пластиковом вертикальном корпусе, щитовой монтаж.
Термодат-12К6-В оснащен дополнительными светодиодными индикаторами – для отображения температуры уставки, отображения текущего режима работы прибора и аварийной ситуации. Дискретный вход, предназначенный для включения и выключения регулирования или таймера.
Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Материалы

3D-модель прибора 12K6-В.pdf 811.5 Kb скачать
3D-модель прибора 12K6-В.stp 1795.3 Kb скачать
Габаритный чертеж прибора 12K6-В.dwg 223 Kb скачать
termodat-12k6.pdf 2974.6 Kb скачать
